アルミニウム PVC 低電圧電力ケーブル

アルミニウム PVC 低電圧電力ケーブルは、コストパフォーマンスが高く、取り扱いが容易で、絶縁が長寿命です。中国のオリジナルメーカーであるQiancheng Cableによって専門的に供給されています。十分な在庫と競争力のある価格で、卸売およびカスタムメイドのサービスが利用可能です。ご購入者様はお気軽にお問い合わせください！

お問い合わせを送信

製品説明

製品モデル: VLV、VLV6(2)2、VLY、VLV6(2)3など。

アルミニウムPVC低圧電力ケーブルは、安定した導電性と軽量で設置が容易な高純度アルミニウム導体を採用しており、プロジェクトの調達コストを大幅に削減します。 0.6/1kV 低電圧送電用に定格されており、屋内、屋外、ケーブルトレンチ用途などの複数の固定敷設条件に適合します。

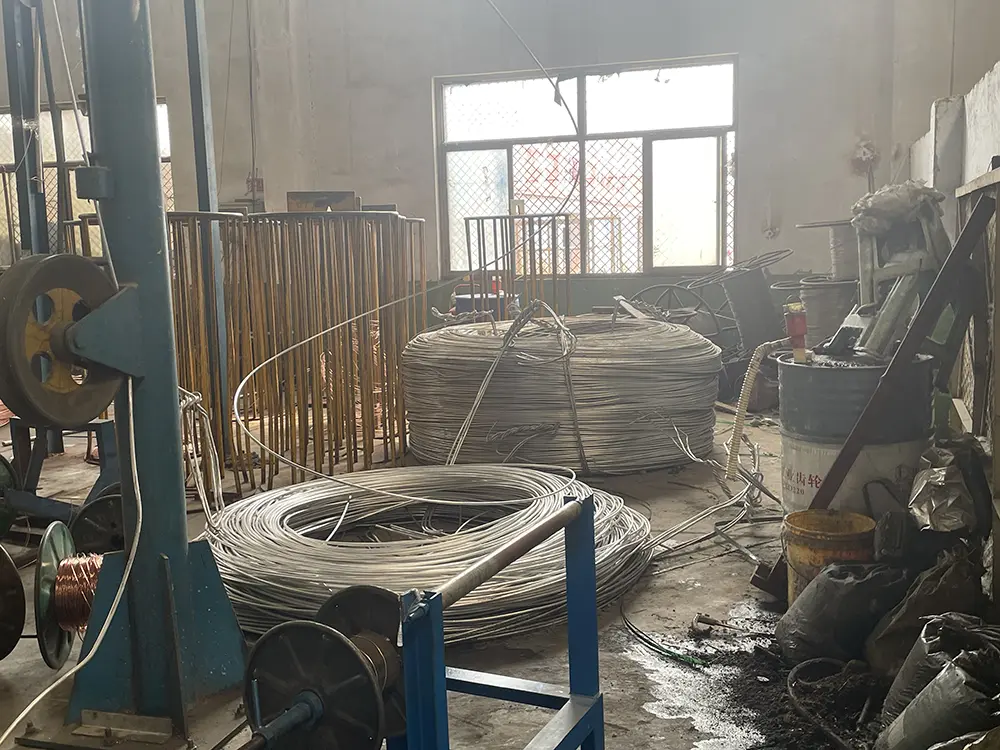

Aluminum Pvc Low Voltage Power Cable

製品の寸法と技術的パラメータ

公称断面積 (mm²)	導線の最小数	断熱材の厚さ (mm)	シースの厚さ (mm)	おおよそのケーブル外径 (mm)	導体の直流抵抗 (Ω/km)Al	試験電圧 (kV/5分)	空気中の電流容量 (A)-アル	直接埋設土壌中の電流容量(A)-Al
1×10	6	1.0	1.4	8	≤3.08	3.5	59	69
1×16	6	1.0	1.4	9	≤1.91	3.5	78	90
1×25	6	1.2	1.4	10	≤1.20	3.5	100	115
1×35	6	1.2	1.4	12	≤0.868	3.5	125	135
1×50	6	1.4	1.4	13	≤0.641	3.5	150	165
1×70	12	1.4	1.4	14	≤0.443	3.5	190	200
1×95	15	1.6	1.5	16	≤0.320	3.5	230	240
1×120	18	1.6	1.5	18	≤0.253	3.5	370	275
1×150	18	1.8	1.6	21	≤0.206	3.5	310	310
1×185	30	2.0	1.7	23	≤0.164	3.5	360	355
1×240	34	2.2	1.8	25	≤0.125	3.5	430	410
1×300	34	2.4	1.9	34	≤0.100	3.5	495	465
1×400	53	2.6	2.0	37	≤0.0778	3.5	590	535

技術的パフォーマンス

曲げ半径:

単芯ケーブルの許容曲げ半径: \(20\times(d+D)\pm5\%\)

多芯ケーブルの許容曲げ半径: \(15\times(d+D)\pm5\%\)

D = ケーブルの実際の外径 (mm)

d = 導体の実際の直径 (mm)

敷設温度:

周囲温度が0℃以下の場合は敷設前に予熱を行ってください。

敷設高さの差:

ケーブルの垂直敷設高低差に制限はありません。

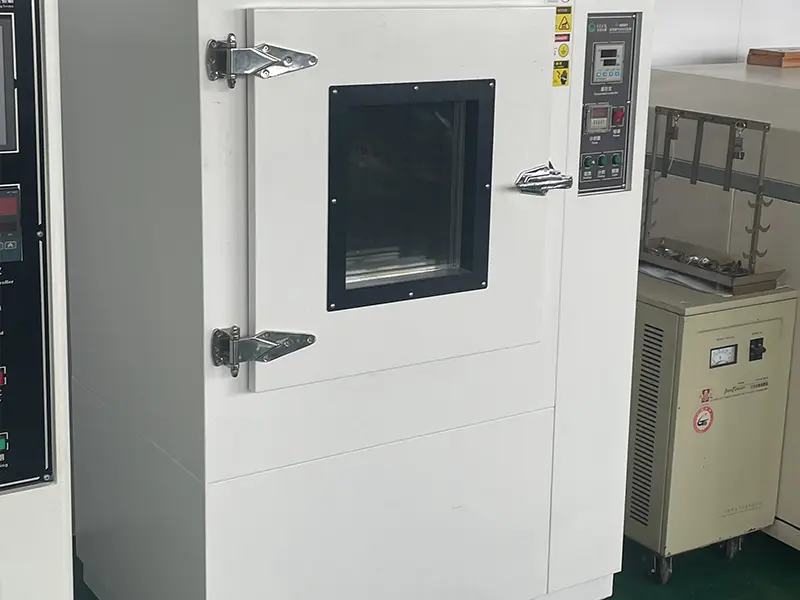

Aluminum Pvc Low Voltage Power Cable

異なる周囲温度での電流容量補正係数

気温
使用温度(℃)	15	10		15		20	25		30		35		40	45		50
	1.30	1.26		1.22		1.18	1.44		1.09		1.04		1.0	0.96		0.89
	地温
	5		10		15			20		25		30			35
	1.44		1.11		1.07			1.04		1.00		0.96			0.92

敷設と応用シナリオ

工場敷地内屋内固定敷設

工場の作業場や倉庫内の低電圧配電回路に広く使用され、壁やケーブルトレイに沿って配線されます。安定したケーブル構造と信頼性の高い PVC 絶縁保護を備えたアルミニウム PVC 低電圧電力ケーブルは、工場の電力駆動機器の電源要件を満たします。構造が簡単で、長距離の屋内主電源分配に適しています。

屋外露出敷設

工場敷地内の壁や電柱に沿って頭上設置が可能です。 PVC 外装シースは、日光、風雨による浸食に対して優れた耐老化性を備えています。これは、プロジェクト全体の調達コストを削減するために、タウンシップの配電線や工業団地の外部主電源供給線に一般的に適用されます。

ケーブルトレンチ/トンネル内での敷設

地下ケーブル溝や総合共同溝などに設置されます。換気された環境により良好な放熱性能が得られ、後段の回路検査やメンテナンスが容易になります。自治体の支援施設や工業団地の地下配電システムなどに広く採用されています。

直埋土埋設

基本的な保護措置を講じれば、地下土壌に直接埋め込むことができます。郊外の道路プロジェクト、地方の送電網改修、工業団地の屋外電力供給線に適しています。軽量のアルミニウム導体ケーブルは、輸送やケーブルの引き抜きの困難を軽減し、大規模なインフラストラクチャプロジェクトに適合します。

新しい地方送電網改修プロジェクト

コストパフォーマンスに優れた地方の基幹配電線に最適なオプションです。村の変電所からエンドユーザーまでの低圧送電に使用されます。大量の一括調達に大きな利点があり、地方の送電網アップグレードプロジェクトで広く使用されているケーブルです。

よくある質問

Q1: 適用可能な電圧定格は何ですか?また、ケーブルは屋外プロジェクトに使用できますか?

A: アルミニウム PVC 低電圧電力ケーブルの定格は、従来の低電圧配電では 0.6/1 kV です。ケーブルの構造と現場の条件に応じて、設置方法には、屋外の架空配線、ケーブルトレンチ、および特定の直接埋設用途が含まれます。 PVC シースは通常の屋外暴露に対する耐性を備えていますが、ケーブルを選択する際には、長期にわたる日光、湿気、温度、および機械的条件を考慮する必要があります。

Q2: 最小曲げ半径はどれくらいですか?ケーブルは低温でも設置できますか?

A: 単芯ケーブルの場合、指定された曲げ要件は、該当する製品仕様の対象となり、20 × (d + D) ±5% です。敷設周囲温度が0℃以下の場合は、設置前に適切な予熱を行ってください。低温 PVC は柔軟性が低下し、機械的損傷を受けやすくなる可能性があるため、必要な温度処理を行わずに直接取り付けることは避けてください。

Q3: さまざまな導体断面やカスタムケーブル長は利用できますか?

A: 記載されている製品範囲は、1.5 mm² ～ 1000 mm² の導体断面積をカバーしています。標準仕様は生産の可用性に応じて提供できますが、長さの切断要件やケーブルのマーキングについてはプロジェクトの注文に応じて話し合うことができます。サンプル数量や海外からの大量発注も、ご要望の仕様・数量に応じて検討可能です。

Q4: 銅導体と比較したアルミニウム導体の利点は何ですか?

A: アルミニウムは銅よりも密度が低いため、アルミニウム導体ケーブルを使用するとケーブル全体の重量が軽減され、輸送や設置の取り扱いが容易になります。材料コストも銅よりも低く抑えられるため、長距離回線や大量の調達に関連する可能性があります。電流容量、電圧降下、ケーブル長、設置方法、総プロジェクトコストを考慮して選択する必要があります。

Q5: 海外プロジェクトの場合、英語の試験報告書や技術文書の提供は可能ですか？

A: 工場検査記録と関連する電気試験レポートは、製品仕様と注文要件に従って提供できます。海外プロジェクトレビューや税関書類など必要に応じて英語文書も作成可能です。正確な証明書とテストレポートのパッケージは、目的地の市場とプロジェクトの受け入れ要件に従って確認する必要があります。

Q6: 直接埋め込み設置には追加の保護が必要ですか?

A：土壌や設置条件が規定の適用範囲内であれば直接埋設も検討可能です。ケーブルが強い酸アルカリ条件、過度の湿気、機械的衝撃、またはその他の異常な環境要因にさらされる可能性がある場合は、追加の保護スリーブまたは導管を推奨します。埋設深さ、排水、および機械的保護も、該当する設置要件に従う必要があります。

Q7: 納期はどのような要因によって決まりますか?急ぎの生産は可能ですか？

A: 納期は、ケーブルの仕様、導体の断面積、注文数量、生産スケジュール、梱包または文書の要件によって異なります。生産能力と材料が利用可能な場合は、標準仕様の方がリードタイムが短くなる場合があります。特注品や大量注文の場合は、事前に必要数量と納期をご確認いただき、生産スケジュールを調整させていただきます。
