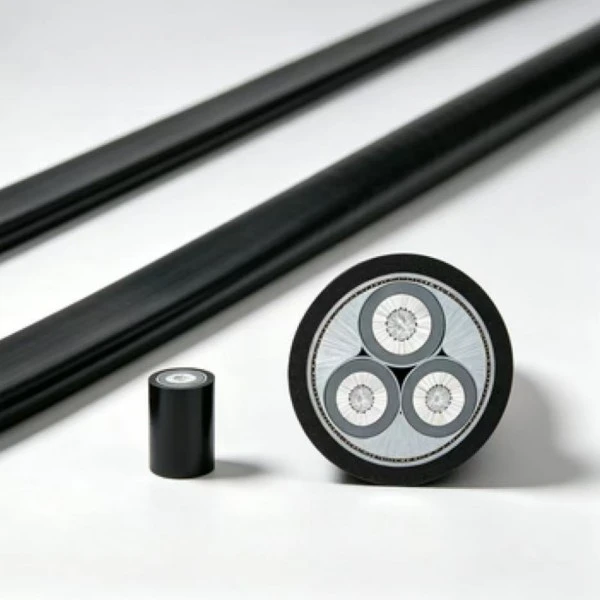

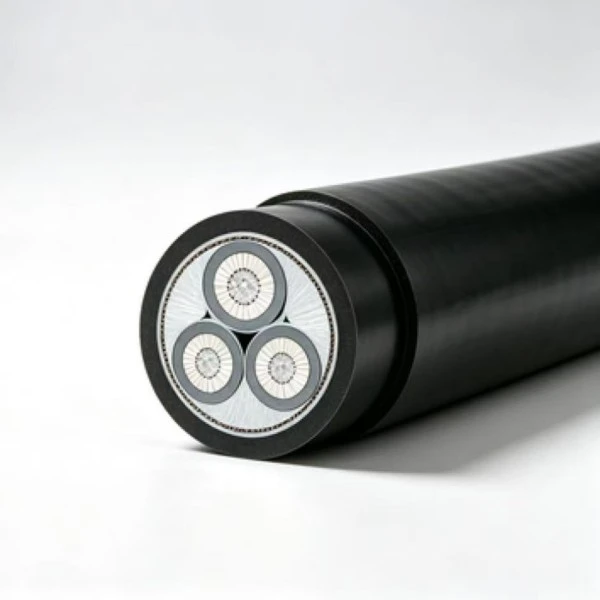

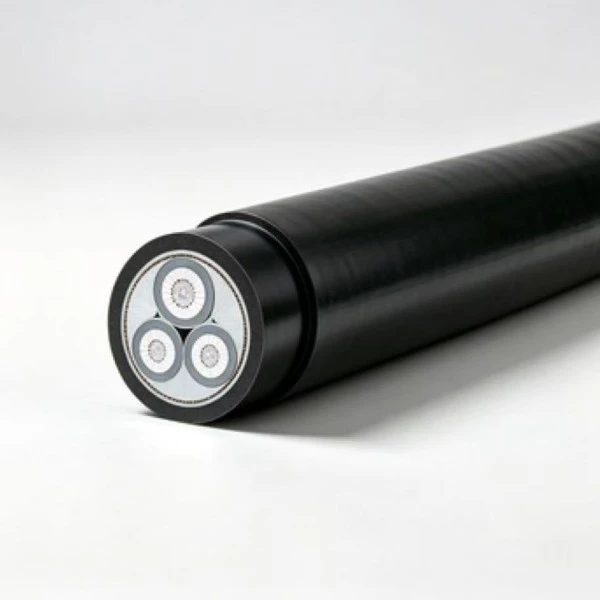

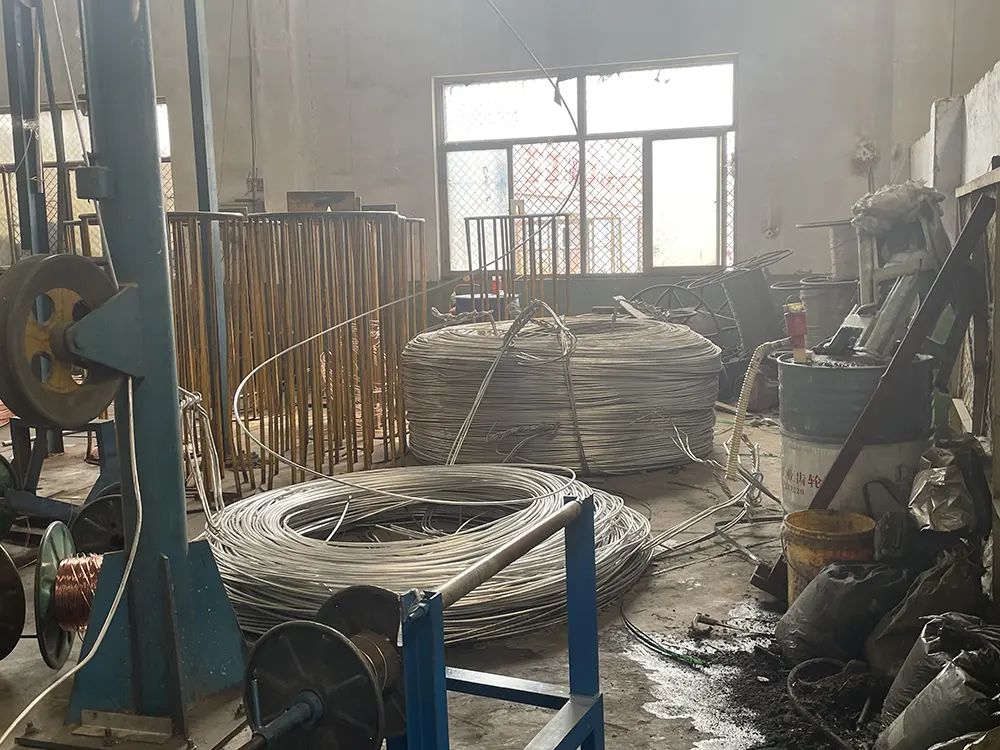

アルミニウム XLPE 低電圧電力ケーブルは、0.6/1 kV 低電圧配電用に XLPE 絶縁のアルミニウム導体を使用します。アルミニウム導体は銅構造と比較してケーブル重量を軽減し、XLPE は指定された動作温度で安定した電気絶縁を提供します。このケーブルは、敷設条件が製品仕様と一致する工場、屋外配電システム、ケーブルトレンチ、その他の用途での固定設置用に構成できます。
|
公称断面積 (mm²) |
断熱材の厚さ (mm) |
シースの厚さ (mm) |
おおよそのケーブル外径 (mm) |
導体の直流抵抗 (Ω/km)Al |
試験電圧 (kV/5分) |
空気中の電流容量 (A) (A)-アル |
直接埋設土壌中の電流容量(A)-Al |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
|
電圧グレード Uo/U（kV） |
要件 |
|
3.6/6、6/6 |
部分放電 ≤ 10 pC (1.73U₀) |
|
8.7/10、12/20 |
部分放電 ≤ 10 pC (1.73U₀) |
|
18/30、21/35 |
部分放電 ≤ 10 pC (1.73U₀) |
|
26/35 |
部分放電 ≤ 10 pC (1.73U₀) |
単芯ケーブルの場合、許容曲げ半径は \(20\times(d+D)\pm5\%\) です。
多芯ケーブルの場合、許容曲げ半径は \(15\times(d+D)\pm5\%\) です。
D = ケーブルの実際の外径 (mm)
d = 導体の実際の直径 (mm)
0℃以下で敷設する場合は予熱が必要です。ケーブルは、絶縁体またはシースへの機械的損傷のリスクを軽減するために、該当する低温敷設手順に従って取り扱いおよび設置する必要があります。
提供された技術情報によれば、垂直方向の敷設高さの差に制限はありません。垂直ルートを計画するときは、設置方法、固定配置、ケーブルの重量を考慮する必要があります。
|
気温 |
||||||||||||||||
|
使用温度(℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
地温 |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
アルミニウム XLPE 低電圧電力ケーブルは、工場の作業場、倉庫、その他の工業用建物内の固定低電圧配電に使用できます。一般的な配線には、ケーブル トレイと壁に取り付けられたケーブル システムが含まれます。導体サイズを選択する際には、接続する負荷、設置配置、周囲温度、必要な電圧降下を併せて確認する必要があります。
屋外の固定設置の場合、プロジェクトの仕様で許可されている場合、ケーブルは適切な構造物、電柱、またはその他の支持システムに沿って配線できます。シースは通常の屋外暴露に対する保護を提供しますが、設置時には長期間の太陽光、温度変化、湿気、機械的負荷を考慮する必要があります。
ケーブル トレンチとユーティリティ トンネルは、固定配電回路に共通のルートを提供します。設置では、適切な熱放散を可能にし、適切なサポートと保護を提供する必要があります。囲まれた設置またはグループ化された設置では、空気定格電流を直接適用するのではなく、電流容量補正係数と実際の周囲条件を考慮する必要があります。
ケーブルの構造、土壌条件、機械的保護がプロジェクトの要件を満たす場合は、直接埋設を検討できます。設置前に、埋設深さ、排水、外部荷重、将来の掘削の可能性を検討する必要があります。腐食性の土壌や重大な機械的力にさらされる場所では、保護措置が必要になる場合があります。
このケーブルは、地方の送電網改修や同様のインフラ工事における固定低電圧配電用として検討できます。アルミニウム導体はケーブルの重量を軽減するため、長いケーブル経路で多大な輸送と設置作業が必要な場合に役立ちます。導体のサイジングは、予想される負荷、配線の長さ、電圧降下の要件、設置条件に従う必要があります。
A: 一般低圧配電の定格電圧は0.6/1kVです。建設およびプロジェクトの条件に応じて、設置方法には、屋外の架空配線、ケーブルトレンチ、および特定の直接埋設用途が含まれます。屋外で使用する場合は、日光、雨、温度、機械的保護、および指定されたシースの特性を考慮する必要があります。
A: 単芯ケーブルの場合、指定された曲げ要件は \(20\times(d+D)\pm5\%\) ですが、多芯ケーブルの要件は \(15\times(d+D)\pm5\%\) です。敷設周囲温度が0℃以下の場合は予熱が必要です。 PVC またはその他のポリマー シース素材は柔軟性が低下する可能性があるため、ケーブルを低温で無理に曲げたり引っ張ったりしないでください。
A: 付属の技術表は、1.5 mm² ～ 1000 mm² の公称断面積をカバーしています。入手可能かどうかは、要求される仕様と生産スケジュールによって異なります。プロジェクトの注文では、生産前に数量、導体サイズ、必要な納期を確認して、長さのカット要件とケーブルのマーキングについて話し合うことができます。
A: アルミニウムは銅よりも密度が低いため、ケーブルの重量が軽減され、多くの設置において輸送や取り扱いが容易になります。また、導体材料は多くの用途において材料コストが低くなります。ただし、導体の選択は材料価格のみに基づいて行うべきではありません。電流容量、電圧降下、配線長、接続方法、設置条件などを確認してください。

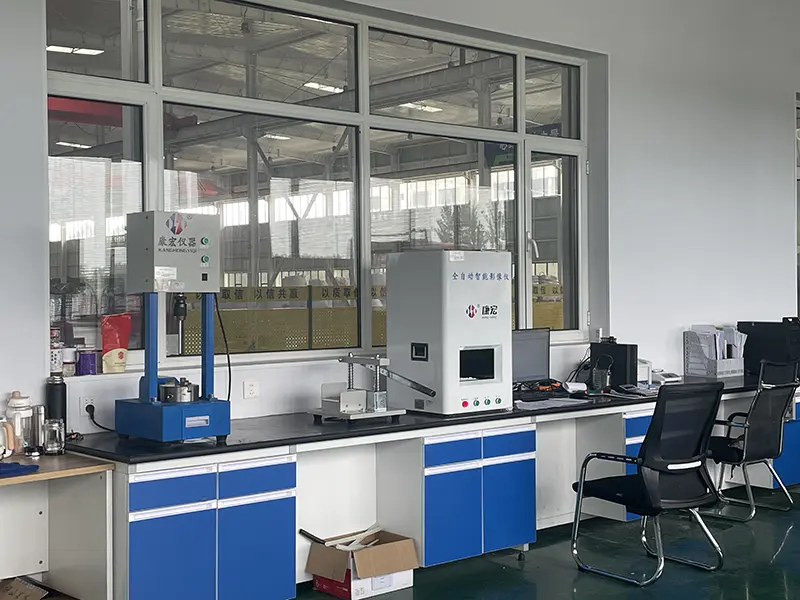

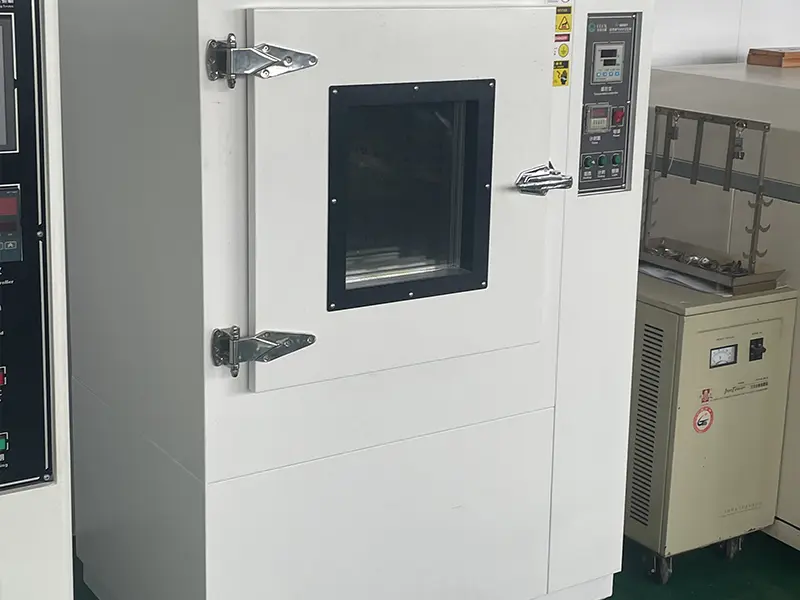

A：関連する工場検査記録と電気試験文書は、製品仕様と注文要件に従って提供できます。海外プロジェクトのレビューや税関書類が必要な場合は、英語の書類も作成できます。正確な証明書、テストレポート、文書形式は、目的地の市場およびプロジェクトの受け入れ要件に従って確認する必要があります。
A: 直接埋設は、ケーブルの構造と現場の条件が該当する要件を満たしている場合にのみ実行してください。ケーブルが強い土壌腐食、高湿度、車両荷重、掘削活動、またはその他の機械的リスクにさらされる場合は、保護スリーブまたは導管を検討できます。適切な埋設深さと排水も設置計画に含める必要があります。
A: リードタイムは、導体断面積、ケーブル構造、注文数量、生産能力、梱包および文書要件によって異なります。標準仕様では、材料と生産能力が利用可能な場合、生産スケジュールが短くなる場合があります。カスタム注文や大量注文の場合は、プロジェクトのスケジュールに合わせて生産と出荷を調整できるよう、事前に工場に確認する必要があります。
A： 周囲温度の上下により放熱条件が変化するため、許容電流は周囲温度により変化します。したがって、導体サイズと設置方法を選択する際には、技術表に記載されている補正係数を考慮する必要があります。ケーブルのグループ化、換気、地温、埋設条件も実際の許容電流に影響を与える可能性があります。
プロジェクトのお問い合わせの場合は、適切な仕様と技術文書を確認できるように、必要な電圧、導体断面積、ケーブル長、設置方法、周囲条件、数量を提供する必要があります。
