乾城、中国のケーブルメーカー、供給アルミニウムPVC絶縁丸線固定低電圧配電および建設配線用途向け。このケーブルは、アルミニウム導体、PVC 絶縁体、保護外側シースを備えており、軽量構造と実用的な電気絶縁性を兼ね備えています。仕様、設置要件、性能特性を理解することは、エンジニア、請負業者、調達チームが信頼性の高い電気システムに適したケーブルを選択するのに役立ちます。
アルミニウム PVC 絶縁丸線は、導体の重量、絶縁保護、プロジェクト コストが重要な考慮事項となる固定電気設備向けに設計されています。 Qiancheng の BLVV モデルは、PVC 絶縁を備えた単芯アルミニウム導体と、定格 300/500V の外側 PVC シースを備えています。利用可能な導体断面積の範囲は、記載されている仕様で 2.5 mm² ～ 70 mm² です。このガイドでは、購入者が情報に基づいた意思決定を行えるよう、ケーブルの構造、技術パラメータ、主な利点、アプリケーション シナリオ、選択基準、設置上の注意事項について説明します。

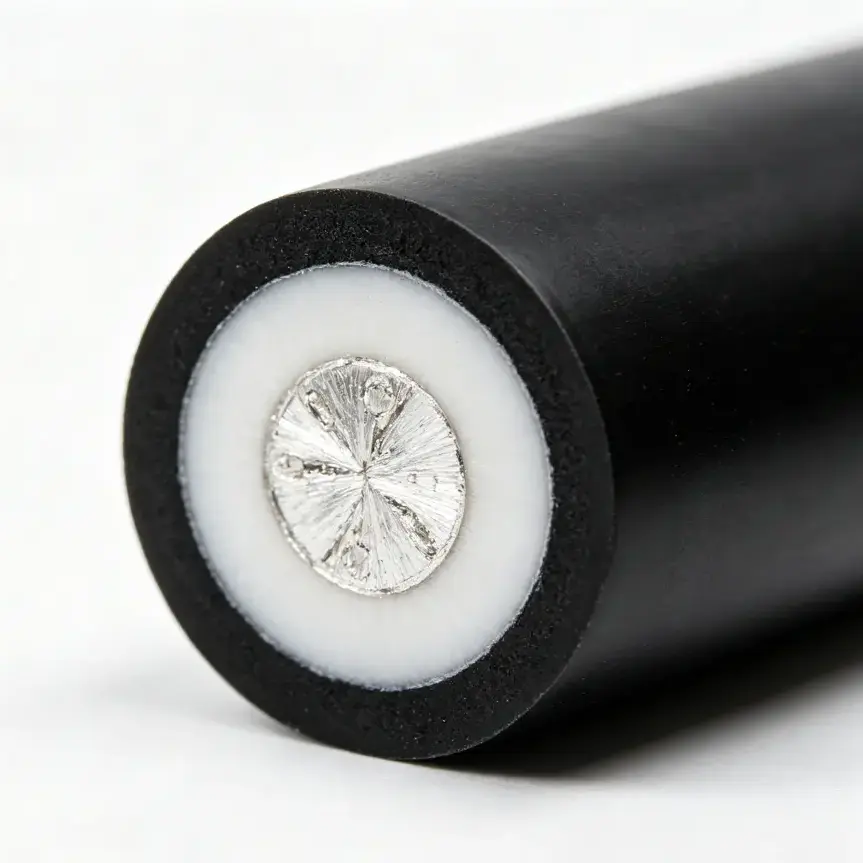

アルミPVC絶縁丸線は、導電材としてアルミニウム、絶縁材としてポリ塩化ビニル（PVC）を使用した電気ケーブルです。 Qiancheng が提供する BLVV 構造では、PVC の外側シースが絶縁導体の周囲に追加の保護層を提供します。
このケーブルは、固定低電圧電気設備用に設計されています。定格電圧は 300/500V であるため、プロジェクトに指定する場合は、正しい適用と地域の電気規制への準拠が不可欠です。
アルミニウムと PVC の組み合わせは、いくつかの実際的な要件に対応します。
この製品を、XLPE 絶縁のアルミニウム ケーブル、外装電源ケーブル、およびフレキシブル コードと区別することが重要です。電気定格、温度制限、機械的特性、設置方法は大幅に異なる場合があります。
製品固有の情報については、Qiancheng のアルミニウム PVC 絶縁丸線製品ページをご覧ください。
ケーブルの性能は、導体、絶縁体、および外部シースの間の相互作用によって決まります。各コンポーネントは異なる機能を果たし、完全な構造が意図した設置の要件を満たしている必要があります。
アルミニウム導体は回路に電流を運びます。アルミニウムは銅と比べて体積が軽いため、長いケーブルを扱ったり、大量のケーブルを輸送したりする場合に有利です。ただし、アルミニウムは銅よりも電気抵抗率が高いため、導体のサイズは電流、電圧降下、設置条件を考慮する必要があります。
一次 PVC 絶縁体が導体を囲み、電気的分離を実現します。その太さは、指定されたケーブル設計および該当する製品規格に対応している必要があります。絶縁体の損傷、不適切な動作温度、または不適切な取り付けにより、電気の安全性が損なわれる可能性があります。
外部の PVC シースは、通常の機械的接触や環境への暴露に対する保護層を追加します。 Although PVC can offer useful resistance to moisture and abrasion, the actual level of protection depends on the material formulation, cable design, and operating environment. An ordinary PVC sheath should not automatically be assumed to provide UV resistance, flame-retardant performance, or suitability for direct burial.
結果として得られる単芯の円形構造は、屋内または屋外のあらゆる環境で無制限に使用するのではなく、適切な固定配線用途を目的としています。
電気ケーブルを注文する前に、技術データを確認する必要があります。次の表は、Qiancheng が公開している BLVV 仕様をまとめたものです。値は製品の参考寸法であり、すべてのアルミニウム PVC ケーブルの汎用定格ではありません。
| 公称断面積 | 最小導線数 | 絶縁体厚さ(mm) | シース厚さ(mm) | 最大外径(mm) | 参考重量(kg/km) |
|---|---|---|---|---|---|
| 1×2.5mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1×4mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1×6mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1×10mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1×16mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1×25mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1×50mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm2 | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
重要な仕様上の注意:公開されている表には、各サイズの導線の最小数が示されています。購入者は、注文する前に、正確な導体構造、適用される規格、定格動作温度、通電容量、および必要なテストレポートをサプライヤーに確認する必要があります。
たとえば、外径と基準重量は、ケーブルの配線スペース、輸送荷重、材料の量を見積もるのに役立ちます。これらは、ケーブルが特定の電気負荷を安全に運ぶことができるかどうかを独立して確立するものではありません。
アルミニウムの低密度は、大量のケーブルを必要とするプロジェクトにおいて実際的な利点となります。同等の電気的機能を持つ銅導体と比較して、適切なサイズのアルミニウム導体は導体の重量を軽減できます。最終的なケーブル重量の比較では、単に等しい断面積を比較するのではなく、電気的に適切な導体サイズを使用する必要があります。
絶縁体と外部シースは相補的な機能を果たします。一次絶縁は電気的分離を提供し、シースは外部保護を追加します。この配置は、ケーブルが定格条件に従って設置され、過度の機械的ストレスから保護される固定設置に役立ちます。
リストされている 2.5 mm² ～ 70 mm² の範囲により、購入者はさまざまな回路要件に対応できるいくつかのオプションを得ることができます。比較的低負荷の回路には小さな導体が適している可能性がありますが、高負荷または長いケーブル経路には大きな導体が考慮される場合があります。最終的な選択は、工学的な計算と適用される規制に基づいて行う必要があります。
通常のサイズのオプションにより、仕様の比較と材料計画が簡素化されます。特定の長さ、数量、梱包、または難燃性素材のオプションを必要とするプロジェクトの場合、購入者は生産または出荷前に在庫状況と技術要件を Qiancheng に確認する必要があります。
これらの利点は、ケーブルが意図された用途に適合する場合に最も意味を持ちます。導体材料や絶縁構造では、不適切なサイズ、接続不良、不適切な設置条件を補うことはできません。
乾城 の BLVV ケーブルは、適切な固定低電圧配線用途向けに設計されています。適用される規制と確認された製品仕様に応じて、次のような用途が考えられます。
屋外設置用のケーブルを指定する前に、特定の PVC 配合およびケーブル設計が予想される暴露に対して承認されているかどうかを確認してください。直接埋設、衝撃の多い環境、危険な場所、または特定の耐火性能分類が必要な用途では、目的に合わせて設計され、適切に認定されたケーブルが必要になる場合があります。
適切なケーブルを選択するには、公称断面積を予想電流に一致させるだけでは不十分です。信頼性の高い選択プロセスでは、完全な電気回路とその設置環境が考慮されます。
300/500V 定格が回路および該当する電気規格に適していることを確認してください。物理的な構造が似ているという理由だけで、ケーブルが異なる電圧クラスに適しているとは考えないでください。
予想される負荷電流、回路長、周囲温度、設置方法、他のケーブルとのグループ化、許容電圧降下を決定します。アルミニウムの電気抵抗は銅よりも高いため、サイズを直接置き換えることは適切ではない可能性があります。
湿気、日光、化学薬品、摩耗、衝撃、熱にさらされる可能性を特定します。追加の電線管、トランキング、サポート、または機械的保護が必要かどうかを確認します。
アルミニウム導体には、特にアルミニウムに適した端子とコネクタが必要です。許容電線サイズ、端子材質、加工方法、締め付けトルクをご確認ください。接続が正しくないと、過剰な抵抗や過熱が発生する可能性があります。
注文を確定する前に、技術データシート、該当する製品規格、テスト文書、梱包の詳細、および納期スケジュールをリクエストしてください。大規模なプロジェクトの場合は、付属のケーブル マーキングとバッチ文書が承認された仕様と一致していることを確認してください。
信頼性の高い電気的性能を実現するには、正しい設置が不可欠です。正しい仕様に従って製造されたケーブルであっても、不適切に取り付けられたり終端処理されたりすると、安全ではなくなる可能性があります。
アルミニウム導体を銅導体に接続する場合は、材料の特定の組み合わせ用に設計された承認済みのコネクタを使用してください。接続方法は、互換性、接触抵抗、およびコネクタのメーカーが指定する準備要件に対応する必要があります。
厳しい防火要件を伴うプロジェクトの場合は、正確な難燃性分類と裏付けとなる試験証拠を確認してください。 PVC シースだけでは、ケーブルが特定の火災安全基準を満たしていることは証明されません。
公開されている製品説明では、定格電圧 300/500V が指定されています。設置前に、製品のマーキングとマニュアルを意図した回路の要件に照らして必ず確認してください。
アルミニウムは密度が低く、導体の重量を軽減できるため、取り扱いや輸送に便利です。ただし、アルミニウムは銅よりも電気抵抗率が高くなります。したがって、導体のサイズ、端子の互換性、および設置要件を慎重に評価する必要があります。
乾城 が公開した BLVV 仕様表には、公称断面積 2.5、4、6、10、16、25、35、50、および 70 mm² がリストされています。現在の在庫状況および特殊なサイズまたは長さの要件については、サプライヤーに直接確認してください。
製品仕様と設置条件が許せば、特定の屋外固定配線用途に適している場合があります。直射日光、水濡れ、温度、機械的損傷を評価する必要があります。すべての PVC シース ケーブルが長時間の UV 暴露や直接埋設に適しているとは考えないでください。
いいえ、難燃性の性能は、特定の材料配合、ケーブル設計、および適用される試験規格によって異なります。難燃性能が必要な場合は、提供されたバージョンとそれをサポートするテスト文書の確認を要求してください。
選択には、負荷電流、ケーブル長、電圧降下、周囲温度、設置方法、ケーブルのグループ化、および地域の電気要件を考慮する必要があります。資格のある電気設計者は、公称断面積だけに依存するのではなく、最終的な導体のサイズを検証する必要があります。
ケーブルのモデル、定格電圧、導体断面積、必要な長さ、総量、設置環境、適用される規格、仕向け市場、パッケージング要件、および特別な性能要件を提供します。この情報は、サプライヤーが仕様の互換性を評価し、より正確な見積もりを作成するのに役立ちます。
アルミニウム PVC 絶縁丸線は、軽量導体と保護 PVC 絶縁およびシース構造を必要とする適切な固定低電圧設備に実用的なオプションです。仕様の成功は価格以上のものに依存します。電圧定格、導体のサイズ、接続の互換性、環境への曝露、およびコンプライアンス文書はすべて、長期的な性能に影響を与えます。
乾城 は、プロジェクト評価用に 2.5 mm² ～ 70 mm² の導体サイズを記載した BLVV ケーブル仕様を提供します。建物、工場、配電プロジェクト用のケーブルを調達している場合は、最終モデルを選択する前に技術要件を確認してください。アルミニウム PVC 絶縁丸線製品ページにアクセスして利用可能な情報を確認し、お問い合わせご希望のサイズ、電圧、数量、設置条件、納品先などに合わせてご注文ください。 Qiancheng のチームは、プロジェクトに適した仕様や見積もりの詳細について話し合うお手伝いをします。
