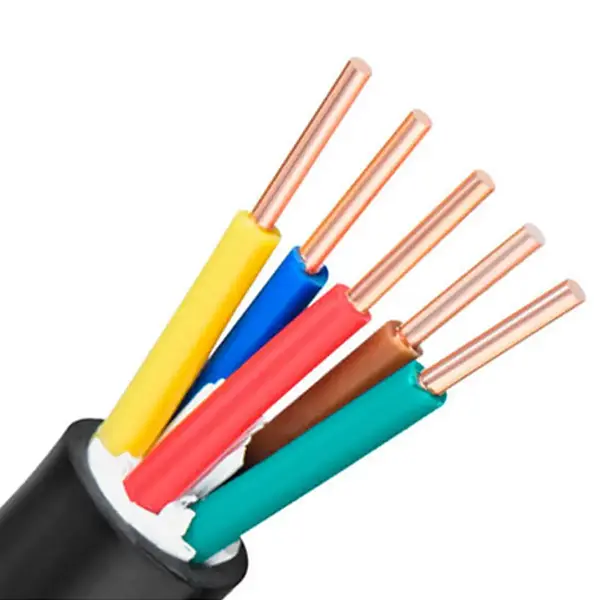

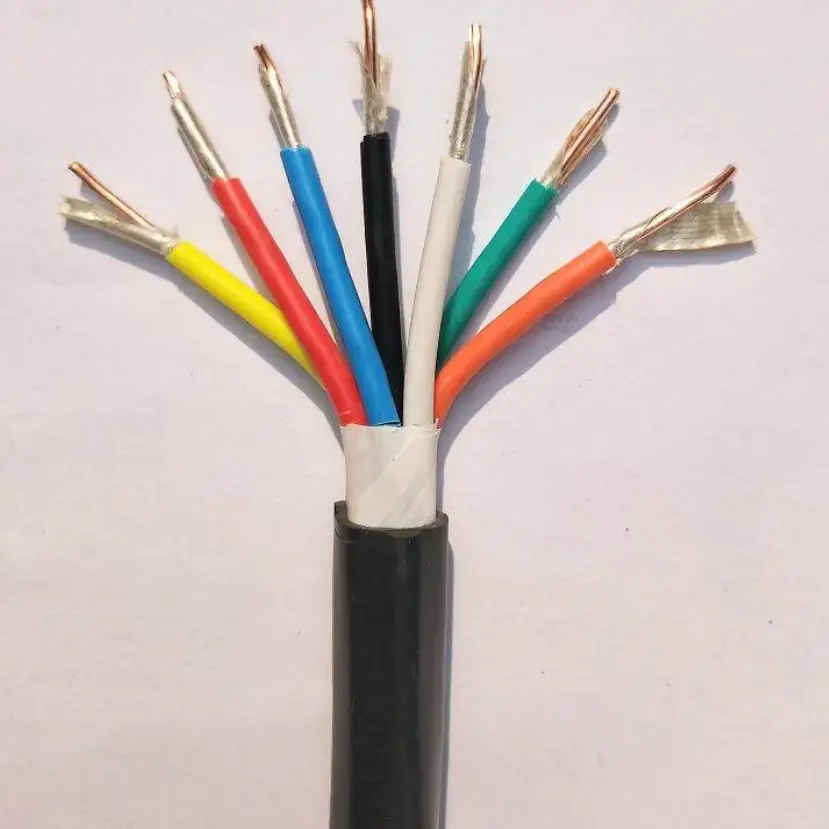

銅製 PVC 耐火性制御ケーブル

基本製品型式：N-KVV(NH-KVV)。

銅 PVC 耐火制御ケーブルは、耐火ケーブル構造を必要とする制御回路および補助回路用に、銅導体、マイカテープ耐火層、PVC 絶縁体およびシースを組み合わせています。 450/750V ケーブルは、火災にさらされた状態で指定された期間にわたって回路の連続性を維持することがシステム設計の一部であるアプリケーション向けに設計されています。導体の構造に応じて、ケーブルはクラス 1 またはクラス 5 の銅導体で構成できます。

マイカテープは導体の周囲に重要な耐火層を形成し、柔軟な導体オプションによりケーブルをケーブルトレイ、制御キャビネット、機器接続に通すことが容易になります。仕様の選択では、導体の断面積、コアの量、設置条件、および完全な電気システムの耐火性能要件を考慮する必要があります。

製品仕様寸法および技術パラメータ表

耐火構造とケーブル設計

マイカテープ耐火層

マイカテープは主要な耐火性コンポーネントとして導体の周囲に配置されています。この層は、火災にさらされた場合でも、指定されたテスト条件で電気絶縁を維持し、必要な期間にわたって回路の導通を維持することを目的としています。実際の耐火性評価は、プロジェクトに適用される製品仕様および試験方法に照らして確認する必要があります。

銅導体のオプション

導体構造は、必要なケーブル構成に応じて、クラス 1 またはクラス 5 の銅線に基づくことができます。技術表には導体の量、断面積、20℃直流抵抗値が記載されており、仕様を確認する前に電気的パラメータを確認できます。

PVC絶縁体とシース

PVC は導体の周囲に一次絶縁を提供し、ケーブル全体の機械的保護に貢献します。記載されている絶縁体の厚さは公称断面積によって変化するため、必要な導体サイズおよび設置条件とともにケーブル仕様を選択する必要があります。

ケーブルが防火制御システムにどのように適合するか

銅製 PVC 耐火制御ケーブルは、火災発生時に一定期間、制御、警報、監視、または補助機能を利用可能な状態にしておく必要がある回路向けです。一般的な回路には、防火制御キャビネット、排煙装置、消火ポンプ、その他の電気制御システムが含まれます。

耐火機能は完全な回路設計の一部として考慮する必要があります。ケーブルの配線、支持方法、接続された機器、設置環境、および必要な耐火等級はすべて、最終的なシステムのパフォーマンスに影響を与える可能性があります。

アプリケーションシナリオ

1. 防火エンジニアリング: 防火リンク制御キャビネット、火災警報システム、排煙ファン、消火ポンプ制御回路。

2. 発電所: 電気制御キャビネット、発電機セットの二次制御線、配電室の制御または信号配線。

3. 冶金産業: 冶金工場の生産ライン機器用の自動操作コンソールと制御回路。

4. 建物の構造: 地下の機械室、中央空調システム、エレベーターの防火連動制御システム。

5. 一般産業: 耐火構造が必要な廃水処理装置、乾燥生産ライン、制御回路をサポートする工作機械。

実際の選択に関する考慮事項

1. 導体断面図

必要な断面積は、電気負荷、回路機能、許容導体抵抗、および該当する設置要件から決定する必要があります。入手可能なデータは、0.5mm² ～ 6mm² の公称断面積をカバーしています。

2. コア数量

コアの数量は、搭載する制御、警報、監視、補助回路の数に対応する必要があります。この表には、61 コアまでの推奨コア構成がリストされており、提供された仕様に従ってカスタム コア数量も利用できます。

3. 柔軟性と設置ルート

ケーブルが制御キャビネット、トレイ、または機器の接続を通過する必要がある場合は、導体の構造と許容される曲げ条件を合わせて考慮する必要があります。必要な曲げ半径は、導体の種類だけから推測するのではなく、該当するケーブルの仕様から確認する必要があります。

4. 耐火要件

耐火ケーブルは、必要な試験期間、火災暴露条件、システム規格に従って選択する必要があります。ケーブルは「耐火性」という用語だけで指定されるべきではありません。必要な性能分類とサポートするテスト文書も確認する必要があります。

品質と技術の検証

プロジェクト調達の場合、主な検証ポイントには、導体の材質と構造、公称断面積、導体抵抗、マイカテープ構成、PVC 絶縁体の厚さ、完成したケーブルの寸法が含まれます。これらの測定可能な特性は、供給されたケーブルを合意された技術仕様と比較するための実用的な基礎を提供します。

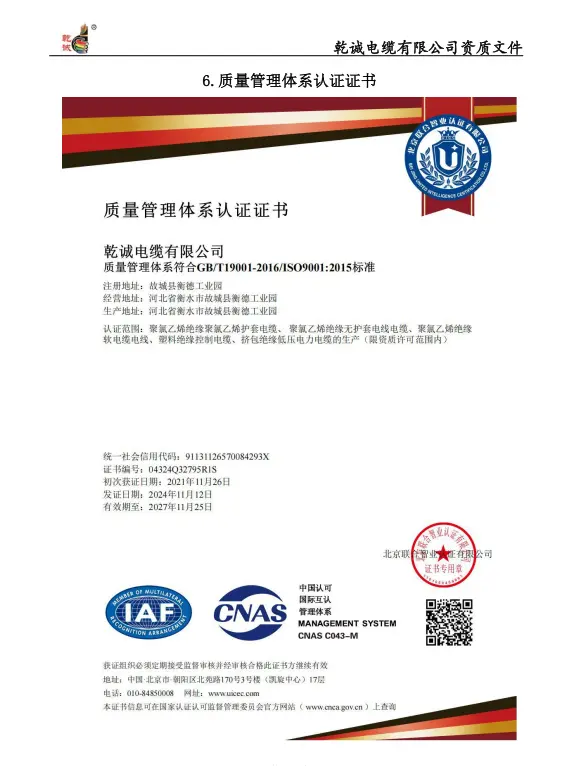

輸出またはエンジニアリングの注文の場合、Qiancheng はケーブル仕様とプロジェクト要件に従って必要な製品ドキュメントを調整できます。特定の耐火性試験レポート、証明書、または検査書類が必要な場合は、該当する書類を実際のケーブル構成と照合できるように、注文確認前に特定する必要があります。

よくある質問

この銅製 PVC 耐火性制御ケーブルの定格電圧はいくらですか?

定格電圧は450/750Vです。指定された耐火構造が必要な制御、監視、補助回路を対象としています。

耐火機能を発揮する素材は何ですか？

導体の周囲の耐火層としてマイカテープを使用しています。その機能は、指定された耐火試験条件下で電気絶縁と回路の導通を維持するのに役立ちます。

仕様表にはどのような導体サイズが含まれていますか?

この表は、0.5mm² ～ 6mm² の公称断面積、対応する導体構成、PVC 絶縁体の厚さ、および 20℃ DC 導体抵抗値をカバーしています。

構成できるコアの数は何ですか?

記載されている推奨コア数は、2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61 です。カスタムのコア数については、プロジェクトの仕様に従って議論できます。

この銅製 PVC 耐火性制御ケーブルはどこで使用できますか?

防火制御システム、発電所制御回路、冶金設備、建築機械および電気システム、廃水処理装置、および耐火ケーブル構造が必要とされるその他の産業用制御アプリケーションに適用できます。

プロジェクトの見積もりにはどのような情報を提供する必要がありますか?

仕様の確認には、必要な型式、導体断面積、芯数、ケーブル長、設置環境、耐火要件、必要な技術資料や検査記録などをご提供いただくと便利です。
