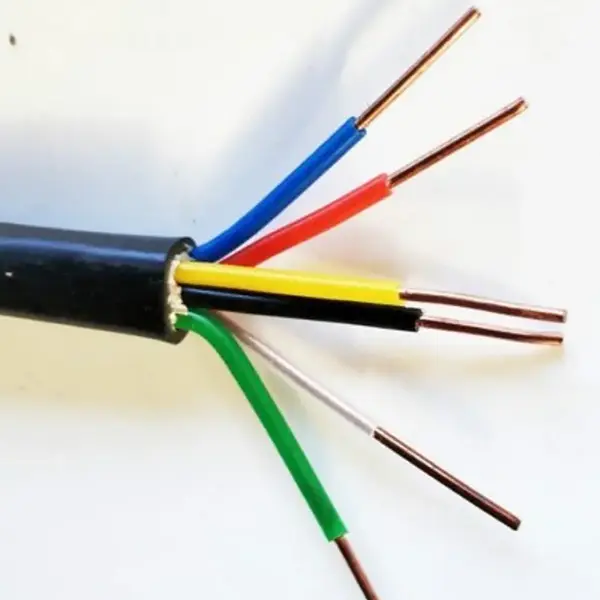

難燃性 XLPE 銅制御ケーブル

製品型式：ZR(ZA、ZB、ZC)-KYJV、ZR(ZA、ZB、ZC)-KYJVPなど

難燃性 XLPE 銅制御ケーブルは、火炎伝播を制限する必要がある低電圧制御および信号回路で使用されます。標準構造は、無酸素銅導体と XLPE 絶縁体および難燃性の外側シースを組み合わせたもので、さまざまな配線要件に合わせてソリッドまたはフレキシブルな導体構成が利用可能です。シールドおよび装甲バージョンは、電磁干渉や機械的保護も考慮する必要がある設置場所まで範囲を広げます。

XLPE 絶縁体は最大長期動作温度 90 °C に指定されており、ケーブルは複数の芯数と導体断面積を備えた 450/750V 構成で利用可能です。制御回路や敷設条件に応じて、Z(A、B、C)の難燃グレード、シールド、外装、特殊長さを選択できます。

製品仕様、寸法および技術パラメータ表

構造と性能

1. 高温制御配線用の XLPE 絶縁

この絶縁システムは、従来の PVC 絶縁ではなく、架橋ポリエチレンをベースとしています。供給された仕様によると、XLPE 層の長期最大動作温度は 90 °C、短期過負荷耐性は 130 °C です。これにより、ケーブルの動作温度が高くなる可能性がある制御機器や電気設備に適した構造になっています。

2. 制御および信号回路用の銅導体

導体仕様は 99.99% の高純度無酸素銅をカバーしており、クラス 1 の単導体とクラス 5 のより線フレキシブル導体が利用可能です。配線方法、端子配列、設置スペースに合わせてリジッド構造とフレキシブル構造を選択できます。

3. 難燃性シースとオプションの保護

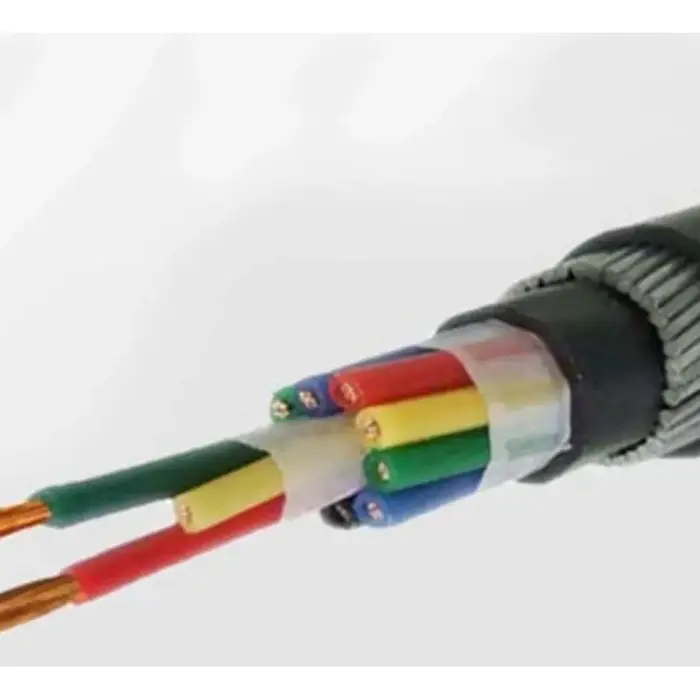

外側のシースは難燃性の PVC またはポリエチレン (ポリオレフィン) で、Z(A、B、C) の難燃性グレードが利用可能です。シールド付き ZR-KYJYP および装甲付き ZR-KYJV22 または ZR-KYJY23 構成は、追加の設置要件に対応します。シールドは、電磁干渉を制御する必要がある場合に関連しますが、スチールテープの外装は、指定された敷設条件に対して機械的保護を提供します。

設置用のケーブル構成の選択

適切な構造は導体のサイズ以外にも依存します。コアの数量は制御回路または信号回路の数に一致する必要があり、導体クラスは設置方法に対応する必要があります。ケーブル トレイと屋内の固定配線の場合は、非外装構造で十分な場合があります。シールド バージョンは電磁干渉の影響を受ける回路向けに検討できますが、外装バージョンはケーブルが機械的圧力や直接埋設条件にさらされる設置向けに設計されています。

煙とハロゲンの低減特性が必要なプロジェクトの場合は、入手可能な WDZ 低煙難燃バージョンを個別に指定する必要があります。最小曲げ半径も配線時に考慮する必要があります。提供されたデータには、外装なしバージョンではケーブル外径の 6 倍以上、シールド付きバージョンでは 8 倍以上、外装バージョンでは 12 倍以上がリストされています。

代表的な用途

1. 防火および建物管理システム

難燃性 XLPE 制御ケーブルは、防火設備、ビルオートメーション、および関連する電気システムの低電圧制御回路に組み込むことができます。コアの数と導体のサイズは、ケーブル全体の直径だけで選択するのではなく、制御機器や回路構成に合わせて選択する必要があります。

2. 太陽光発電およびエネルギー貯蔵装置

制御キャビネット、インバータ関連機器、およびエネルギー貯蔵システムには、限られた設置エリア内に複数の低電圧信号および制御回路が含まれる場合があります。 XLPE 絶縁は、実際のケーブルの仕様と動作条件に応じて、低温用途に一般的に使用される PVC 制御ケーブルよりも高い指定動作温度範囲を提供します。

3. 産業オートメーションおよびプロセス機器

このケーブル範囲は、モーター、ポンプ、ファン、工作機械、PLC キャビネット、その他の産業機器に関連する制御回路に使用できます。フレキシブル導体バージョンは、配線にケーブルの柔軟性がさらに必要な場合に便利ですが、電磁干渉にさらされる信号回路にはシールド構造を検討できます。

4. 地下施設およびインフラ施設の設置

装甲付き ZR-KYJV22 および ZR-KYJY23 構成は、指定された直接埋設用途など、追加の機械的保護が必要な設置向けのオプションを提供します。非装甲バージョンは、取り付け方法によって機械的保護がすでに提供されているケーブル トレイ、屋内導管、ケーブル トレンチで使用できます。

5. 電力設備および輸出指向プロジェクト

変電所、発電所、電気機器、海外プロジェクトの場合、必要なケーブル仕様をプロジェクト規格、電圧クラス、設置方法、文書要件と照らし合わせて確認する必要があります。製品ドキュメント、テスト記録、リールパッケージは、プロジェクトの納品要件に従って手配できます。

注文前の技術検証

コントロールケーブルプロジェクトの場合、生産前に確認するのに最も役立つ情報は、必要な電圧、導体クラス、断面積、芯数、難燃性グレード、および敷設環境です。電磁干渉または機械的保護が設置要件の一部である場合、シールドまたは外装を指定する必要があります。

提供される技術データは、0.75 ～ 6 mm² の導体断面積と 2 ～ 61 コアの標準的なコア構成をカバーしています。配線長はカスタマイズ可能で、ケーブル識別には緑と黄色のアース コアを備えたマルチカラー コアが使用されます。輸出注文の場合、梱包には輸送要件に応じてプラスチック リールまたは燻蒸処理された木製リールが含まれる場合があります。

よくある質問

1. このケーブルにはどのような規格が指定されていますか?

提供される製品仕様には、該当する国家規格として GB/T 9330 および GB/T 19666 がリストされています。プロジェクトで追加の認証、テストレポート、または輸出書類が必要な場合は、生産前に必要な書類のリストを確認する必要があります。

2. XLPE 絶縁体にはどの温度範囲が指定されていますか?

技術データでは、最大長期動作温度が 90 °C、短期過負荷耐性が 130 °C と指定されています。標準の最低敷設温度は ≥0 °C ですが、耐寒バージョンは -30 °C での直接施工用にリストされています。

3. どのような導体サイズとコア構成が利用可能ですか?

標準的な導体の断面積は 0.75、1.0、1.5、2.5、4、6 mm² です。標準コア構成には 2、3、4、5、7、10、14、19、24、37、61 コアが含まれており、カスタム生産には特別なコア数も利用できます。

4. シールドまたは装甲バージョンをいつ指定する必要がありますか?

制御回路に電磁干渉保護が必要な場合は、シールド付き ZR-KYJYP を検討できます。装甲付き ZR-KYJV22 または ZR-KYJY23 は、指定された直接埋設用途など、追加の機械的保護が必要な敷設条件を対象としています。曲げ半径の要件は、これらの構造間で異なります。

5. プロジェクトの見積もりでは何を確認する必要がありますか?

必要なモデル、導体断面積、コアの数、おおよその長さ、敷設方法、およびシールド、外装、低煙または耐寒性の要件を提供します。輸出注文の場合は、仕向地、リール要件、および必要な技術文書または検査文書も確認する必要があります。

6. ケーブルをカスタマイズした長さで提供できますか?

はい。付属の仕様には、±0.5% の長さの公差でカスタマイズ可能な配送長がリストされています。プロジェクトの要件に応じて、特別なコア数や機能構成についても議論できます。
