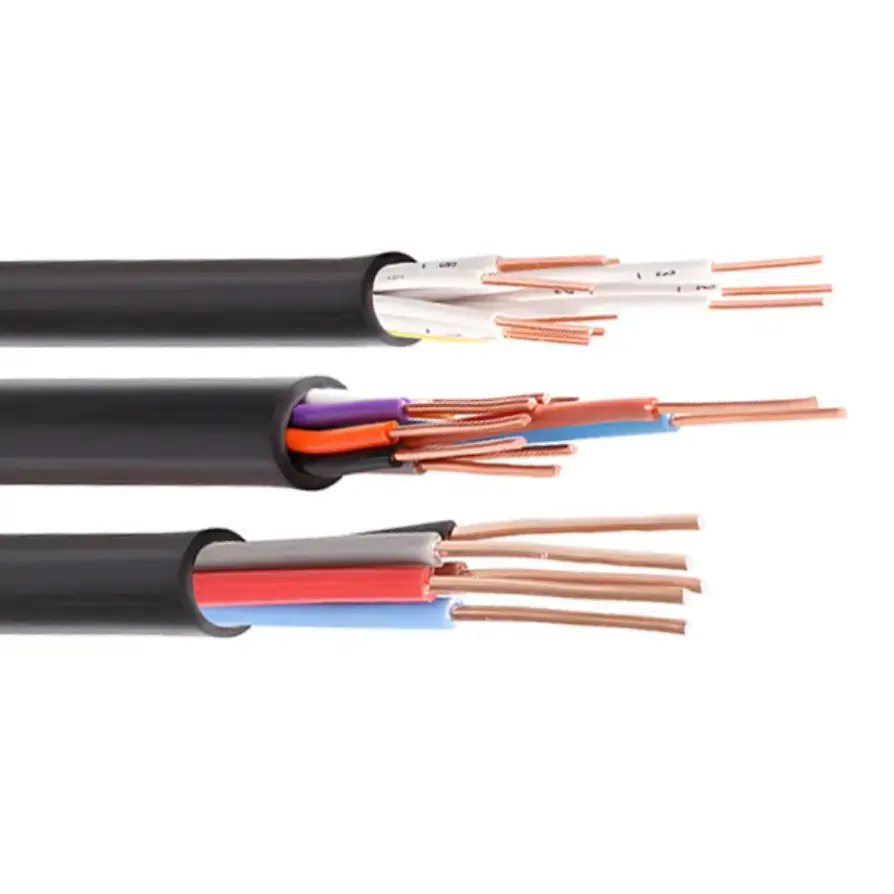

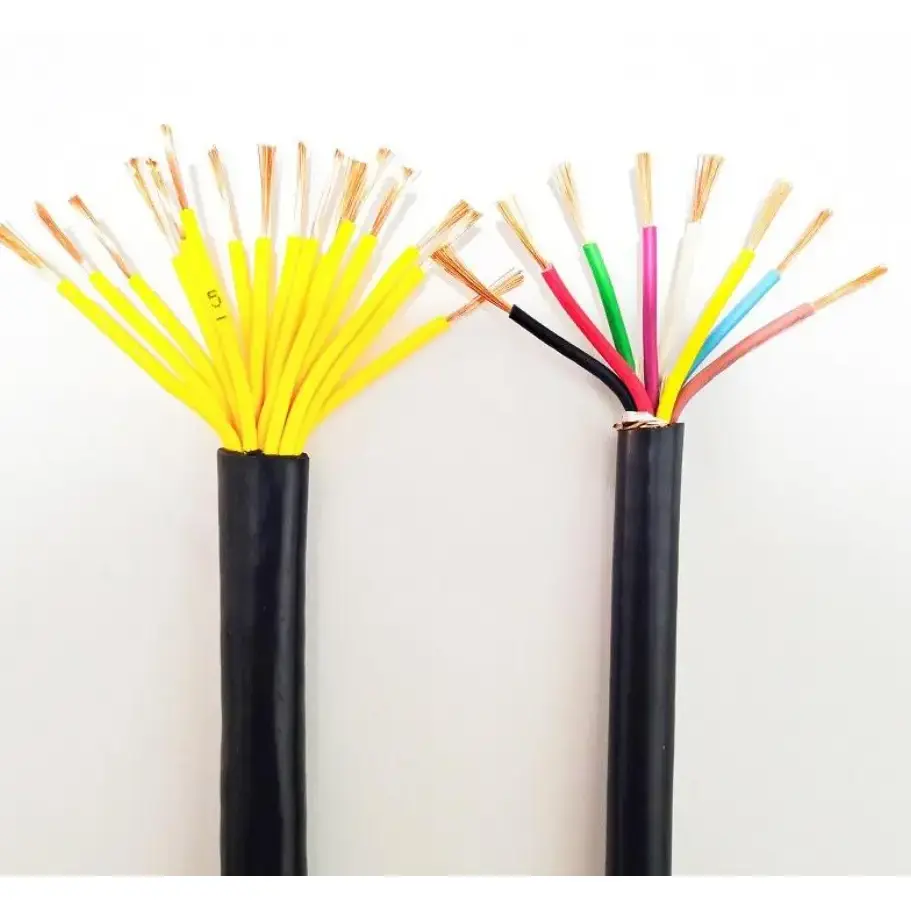

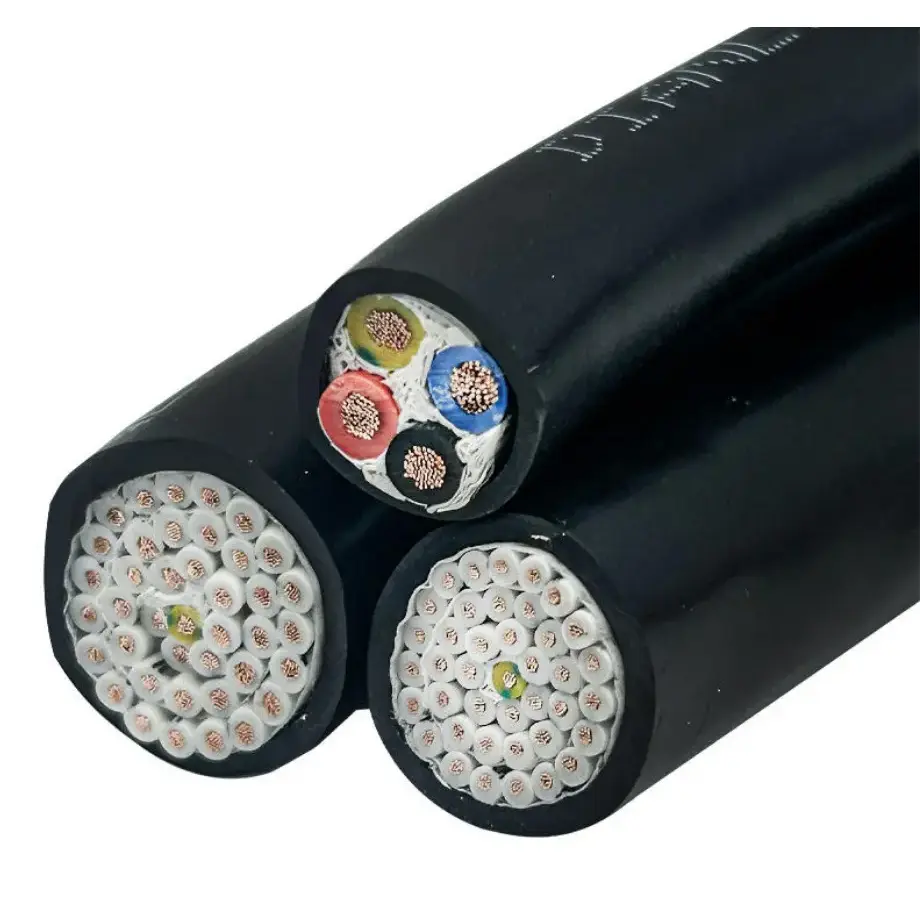

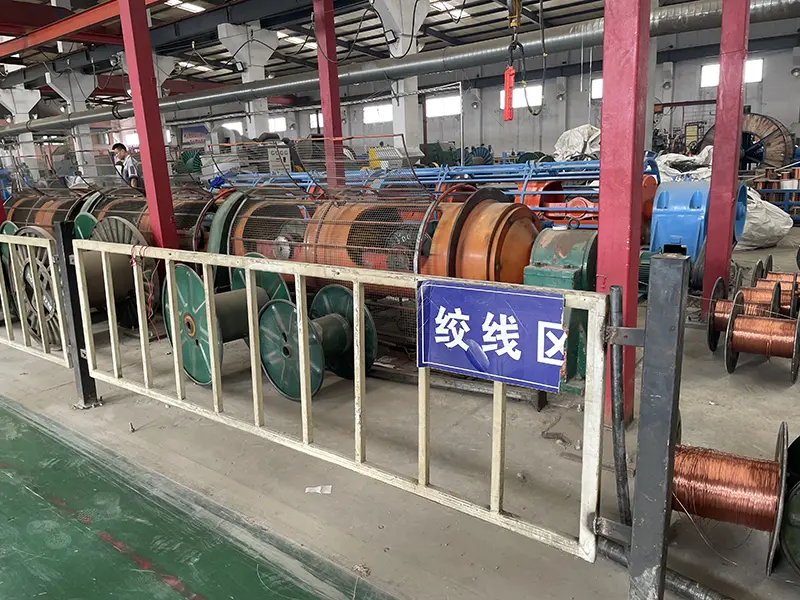

銅製 PVC 制御ケーブル

基本製品型式：KVV

銅 PVC 制御ケーブルは、高純度の無酸素銅導体と PVC 絶縁体、および低電圧制御、監視、および補助回路用の保護シースを組み合わせています。 KVV 構造は、複数の制御信号または電気機能を同じケーブルを介して配線する必要がある固定配線を目的としています。機器構成や設置環境に合わせて、導体サイズ、芯数、シールド、外装を選択できます。

産業オートメーション、電気機器、ビル制御システム向けに、このケーブルは、制御キャビネット、フィールドデバイス、モーター、センサー、その他の補助回路を接続するための実用的な多芯配線オプションを提供します。適用仕様は芯数だけでなく、回路電圧、導体断面積、芯数、敷設方法、環境条件などから確認してください。

製品仕様寸法および技術パラメータ表

構造と電気的特性

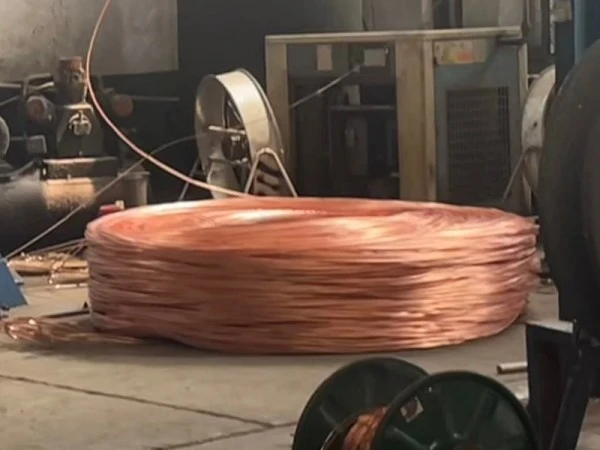

制御回路および補助回路用の銅導体

導体は高純度無酸素銅として仕様化されており、断面積は 0.5 ～ 10 mm² から選択できます。制御用途の場合、導体サイズは接続された負荷、制御電圧、許容電圧降下、設置距離に対応する必要があります。 2 ～ 61 コアの利用可能なコア範囲により、1 本のケーブルで複数の制御または監視回路に対応することもできます。

PVC絶縁体とシース

PVC は、標準的な KVV 構造に一次電気絶縁と外部保護を提供します。長期使用時の最高温度は 70℃ と記載されていますが、表では敷設周囲温度が少なくとも 0℃ と規定されています。これらの制限外の設置条件では、単に設置方法を変更するのではなく、該当するケーブルの構造と材料グレードを確認する必要があります。

シールドと装甲のオプション

可変周波数機器、モーター、またはその他の電源の近くに設置された制御回路には、追加のシールドが必要になる場合があります。 KVVP および KVVRP 構成では、指定されたカバレッジ率の編組シールドを使用できますが、KVVP2 では銅テープのラッピングが使用されます。機械的保護が優先される場合、KVV22 構造により二重のスチールテープ外装が追加されます。これらの構成は、干渉源、機械的露出、敷設ルートに応じて選択する必要があります。

ケーブルの選択に影響する設置条件

設置方法は、プロジェクトに必要なケーブル構造と直接関係があります。仕様表に記載されている外装なしケーブルの最小曲げ半径はケーブル外径の 6 倍ですが、外装または銅テープでシールドされた構造では外径の少なくとも 12 倍が必要です。指定された曲げ半径を維持すると、設置中に絶縁体やケーブル構造に過度の機械的ストレスがかかるのを防ぐことができます。

直接埋設の場合、記載されている最小深さは 0.7 m であり、外部の機械的損傷に対する保護が追加されています。複数のケーブルを並列に設置する場合は、十分な放熱スペースを確保する必要があります。これらの詳細は、同じ制御ケーブル仕様が異なる設置エリアで使用されている場合に特に関係します。

アプリケーションシナリオ

産業オートメーション: 銅 PVC 制御ケーブルは、複数の低電圧制御機能を接続する必要がある PLC 制御キャビネット、生産ライン機器、機械制御回路、および補助信号配線に使用できます。

機械および電気機器: ポンプ、ファン、コンプレッサー、工作機械、冷凍装置、その他の電気機械に関連する制御およびフィードバック回路に適用されます。

建築および都市システム: ケーブル仕様が該当する回路要件と一致する場合、ビルオートメーション、エレベーター制御、防火設備、街路灯制御、給排水システムで使用されます。

新エネルギー機器: 電圧、温度、設置条件が該当する仕様の範囲内にある場合、太陽光発電機器、エネルギー貯蔵システム、充電インフラ周りの補助制御および監視回路に使用できます。

輸送および倉庫: 搬送システム、倉庫設備、その他の電動物流システムの制御回路に適用されます。干渉や機械的暴露により追加の保護が必要な場合は、シールドまたは装甲構造を検討できます。

品質と仕様の検証

技術調達またはプロジェクト仕様の場合、一般的な製品説明のみに依存するのではなく、銅製 PVC 制御ケーブルを測定可能なパラメータに照らしてチェックする必要があります。関連する項目には、導体の材質、断面積、コアの量、絶縁抵抗、耐電圧性能、曲げ半径、および選択されたシールドまたは外装構造が含まれます。

提供される仕様では、GB/T 9330-2020 が参照規格として識別され、定格電圧、抵抗、絶縁、設置要件が規定されています。輸出プロジェクトの場合、必要な IEC 規格、テスト文書、および仕向地市場の要件を、生産前に個別に確認する必要があります。シールド、装甲、または耐火構造が必要な場合は、正確なモデルも購入仕様書に記載する必要があります。

適切な仕様の選択方法

回路の電気的機能から始めて、ケーブルが制御信号、監視信号、フィードバック信号、または補助信号を伝送するかどうかを判断します。次に、必要な導体断面積とコアの数を確認します。電気的干渉のあるプロジェクトの場合は、シールド構造を検討してください。機械的保護が重要な露出したルートの場合は、装甲バージョンの方が適切な場合があります。

大規模な制御システムの場合、追加のコアを予約しておくことで、将来の回路変更に備えた容量を確保できます。表には 10% ～ 20% のスペア コアの推奨値がリストされていますが、断面積の選択は実際の負荷、回路長、電圧降下、設置条件に照らして確認する必要があります。プロジェクトに多数の制御点があるという理由だけで、より大きな導体を選択すべきではありません。

よくある質問

1. このケーブルにはどのような規格が使用されていますか?

製品の仕様は、プラスチック絶縁制御ケーブル用の GB/T 9330-2020 を参照します。輸出注文の場合は、実際の用途とケーブル構造に従って、IEC 要件と仕向地市場の規格を確認する必要があります。

2. どのようなコアの数量と導体サイズが利用可能ですか?

リストされている範囲は、2 ～ 61 のコアと 0.5 ～ 10 mm² の導体断面積をカバーしています。一般的なコア数量には 4、7、10、14、19、24、および 37 コアが含まれ、0.75、1.0、1.5、および 2.5 mm² が一般的な断面積としてリストされています。

3. 電気的干渉のあるアプリケーションにシールドされたバージョンは利用できますか?

はい。 KVVP および KVVRP 構造は、記載されている少なくとも 80% の被覆率で編組シールドを指定できます。 KVVP2 は銅テープのラッピングを使用します。適切なシールド構造は干渉源と設置環境によって異なります。

4. 動作温度および敷設温度の要件はどれくらいですか?

付属の技術データには、最大長期許容動作温度が 70℃、従来の敷設周囲温度が少なくとも 0℃ と記載されています。 0℃以下での設置が必要な場合は、表にケーブルの予熱が指定されています。より低温の環境では、特別な低温構造を別途確認する必要があります。

5. ケーブルを直接埋設することはできますか?

提供された仕様には、直接埋設の最小埋設深さ 0.7 m が記載されており、外部の機械的損傷に対する保護が求められています。直接埋設する前に、実際のケーブル構造を土壌条件、機械的暴露、湿気、およびプロジェクトの設置要件に照らしてチェックする必要があります。

6. 見積もりを依頼する際にはどのような情報を提供する必要がありますか?

仕様を正確に確認するには、必要なコア数、導体断面積、定格電圧、ケーブル長、敷設方法、設置環境をお知らせください。シールド、銅テープのラッピング、スチールテープの外装、または耐火構造が必要な場合は、ケーブルモデルと技術文書が正しく一致するように、対応する要件を含めてください。
