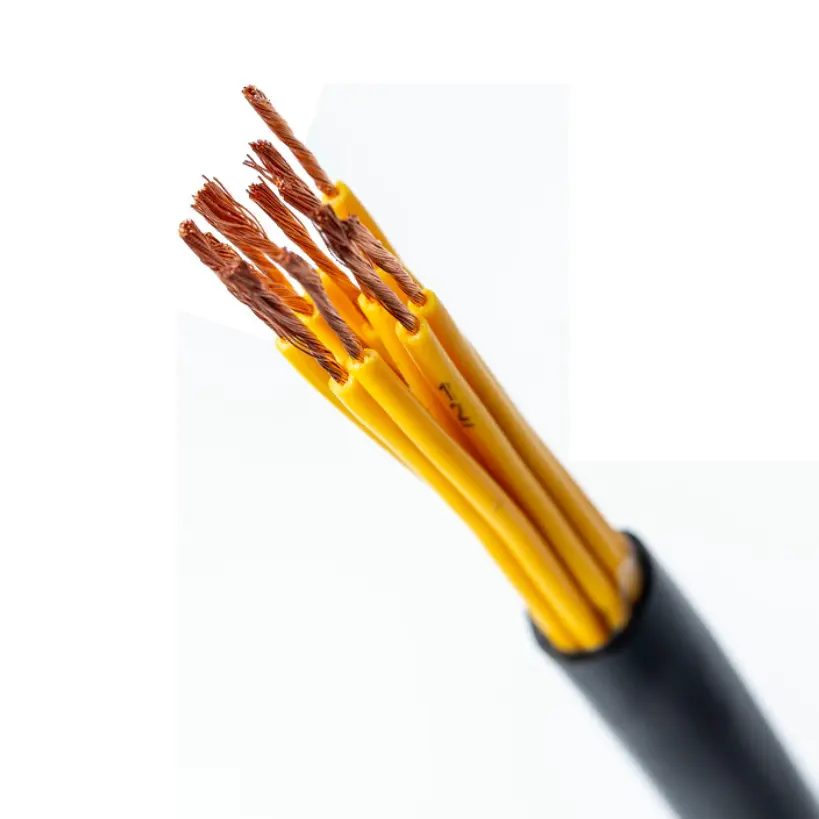

銅 PVC 難燃性制御ケーブル

製品モデル: ZR-KVV つまり Z(A、B、C、D)-KVV、ZR-KVVP つまり Z(A、B、C、D)-KVVP、ZR-KVV22 つまり Z(A、B、C、D)-KVV22 など

銅PVC難燃性コントロールケーブルは、高純度無酸素銅導体、マイカテープ、難燃性PVC絶縁体およびシースを使用した450/750Vコントロールケーブルです。クラス 1 単線、クラス 2 より線、およびクラス 5 フレキシブル導体構造は、さまざまな配線条件に対応できます。このケーブルは、難燃性および耐火性能が必要とされる産業施設、建物、その他の低電圧電気システムにおける制御、監視、および補助回路を目的としています。

ケーブル構造には、オプションで銅線編組または銅テープ シールドを含めることもでき、コア数は 2 ～ 61 です。したがって、選択は、導体の種類、断面積、コアの量、シールド要件、設置方法、およびプロジェクトに適用される耐火性能要件に基づいて行うことができます。

製品仕様寸法および技術パラメータ表

構造と性能

さまざまな配線条件に対応する導体オプション

ケーブルには、単線、より線、またはフレキシブル銅導体が使用できます。ケーブル経路が比較的固定されている場合は、単線構造とより線構造を使用できますが、キャビネットの配線、機器の接続、ケーブルの取り扱いを容易にする必要がある設置には、フレキシブル導体の方が便利です。設置方法と機械的要件に応じて、適切な導体構造を選択する必要があります。

マイカテープとPVC絶縁体

マイカテープは導体の周囲に耐火層を形成し、PVC は主な電気絶縁を提供します。外装シースにも難燃性PVCを使用しています。この組み合わせにより、ケーブルに、該当するケーブル構成に合わせた規定の耐火構造と難燃特性の両方が与えられます。

オプションのシールド

電磁干渉を考慮する必要がある回路では、シールド層として銅線編組または銅テープ巻きを指定できます。記載されているシールド被覆率は ≥80% です。信号の種類、周囲の電気機器、設置環境に応じてシールド構造を選択してください。

ケーブルが実際の配線要件に対応している場合

銅製 PVC 難燃性制御ケーブルは、固定配線条件とより柔軟な制御配線条件の両方に合わせて構成できます。これにより、プロジェクトに同じ電気システム内に制御キャビネット、機器接続、固定ケーブルルートが含まれる場合に、まったく異なる導体構造を選択する必要性が軽減されます。

制御信号や監視信号を伝送する回路では、導体抵抗は単なる材料の説明ではなく重要な仕様です。技術表には絶縁抵抗、耐電圧、導体抵抗の要件が記載されており、ご注文前の技術確認にご利用いただけます。

防火が電気設計の一部である場合、ケーブルの難燃性と耐火性の特性を、ケーブルの配線、サポート方法、および完全な防火システムの要件とともに評価する必要があります。ケーブルの性能は、設置方法と独立して考慮すべきではありません。

アプリケーションシナリオ

1. 防火システム: 防火制御キャビネット、警報関連回路、排煙装置、消火ポンプ制御システム。

2. 電力設備: 配電室の電気制御キャビネット、発電機セットの補助回路、および制御または信号配線。

3. 産業オートメーション: 難燃性ケーブル構造が必要な生産ライン、機械、プロセス装置用の制御システム。

4. 建物電気システム: エレベーター制御システム、中央空調装置、地下機械室、およびその他のビルオートメーションアプリケーション。

5. 一般産業機器: 廃水処理装置、乾燥ライン、工作機械、その他の補助制御回路。

品質と技術の検証

技術調達の場合、主な検証ポイントには、導体構造、導体断面積、PVC絶縁厚さ、絶縁抵抗、耐電圧、導体抵抗、シールド構成、および指定された耐火性能要件が含まれます。これらのパラメータは、ケーブル品質の一般的な説明よりも、製品が受け入れられるためのより実用的な基礎を提供します。

Qiancheng は、注文されたケーブル構成に従って、該当する製品仕様と技術文書を提供できます。エンジニアリングおよび輸出プロジェクトの場合、テストレポート、証明書、検査記録、パッケージングおよびケーブル長の要件を生産前に確認する必要があります。

仕様選定ガイド

導体断面図

利用可能な導体断面積は 0.5mm² ～ 10mm² です。選択は、回路機能、電気負荷、許容導体抵抗、および該当する設置要件に基づいて行う必要があります。

コア数量

標準構成は 2 ～ 61 コアをカバーします。コアの数量は、機器またはプロジェクトに必要な制御、監視、および補助回路の数から決定する必要があります。

シールド要件

信号干渉が懸念される場合は、銅線編組または銅テープシールドを検討できます。必要なシールド方法は、電気環境および制御システムの要件に応じて確認する必要があります。

ファイアパフォーマンス

技術表には、GB/T 19666 に基づく 830℃以上で 90 分間の耐火条件と難燃性要件が指定されています。要求されるテスト条件と文書は、発注前に実際のプロジェクト仕様と照らし合わせて確認する必要があります。

よくある質問

1. このケーブルにはどのような規格が指定されていますか?

技術データは、DC 導体抵抗については GB/T 9330、記載されている難燃性要件については GB/T 19666 を参照しています。輸出プロジェクトに必要な追加の認証またはテスト文書は、注文したケーブル構成に従って確認する必要があります。

2. どのような導体構造が利用可能ですか?

ケーブルは、ソリッドリジッド導体またはマルチストランドフレキシブル導体で構成できます。適切な構造は、設置が固定されているか、制御キャビネットを介して配線されているか、設置中に大きな柔軟性が必要かによって異なります。

3. どのような断面とコアの量が利用可能ですか?

記載されている導体断面積の範囲は 0.5mm² ～ 10mm² で、コア数は 2 ～ 61 コアです。最終的な組み合わせは回路設計とケーブル構成に応じて確認してください。

4. ケーブルをシールドできますか?

はい。オプションのシールド層として銅線編組または銅テープラッピングを指定でき、記載されているシールド被覆率は ≥80% です。

5. この銅 PVC 難燃性制御ケーブルはどこで一般的に使用されますか?

これは、防火システム、電力施設、産業オートメーション機器、建物電気システム、および指定された難燃性および耐火特性が必要とされるその他の産業用途における制御、監視、および補助回路に使用されます。

6. 見積もりにはどのような情報が必要ですか?

必要なモデル、導体タイプ、断面積、コア数、シールド要件、ケーブル長、設置環境、および該当する耐火性能要件を提供します。必要な検査報告書、証明書、または輸出書類も事前に指定する必要があります。
