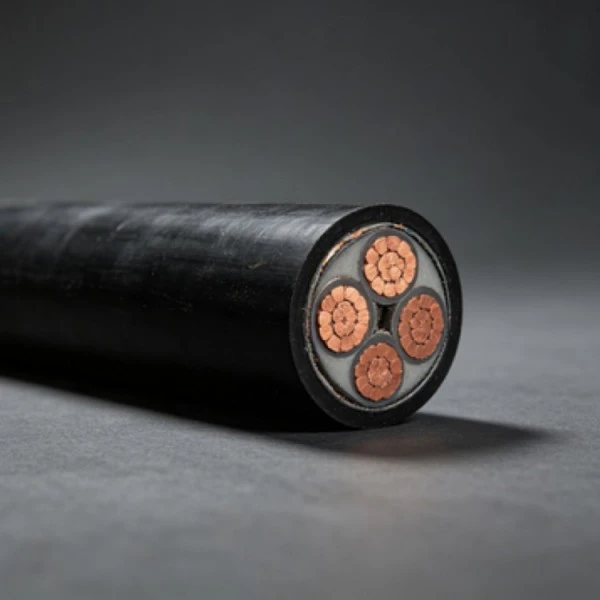

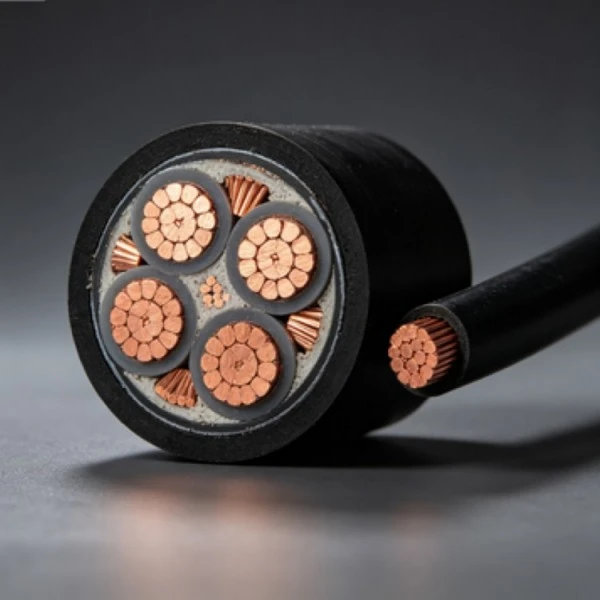

銅製 XLPE 低電圧電力ケーブルは、低電圧送電および配電用に銅導体と架橋ポリエチレン (XLPE) 絶縁体を組み合わせています。利用可能な導体サイズは一般的な建物、設備、配電アプリケーションをカバーしており、リストされた仕様には単線および撚り線構造が含まれています。ケーブルのサイズ、設置方法、プロジェクトの要件は、生産前に確認する必要があります。
| 公称断面 (mm²) | 分。導線 | 導体外径(mm) | XLPE 絶縁体の厚さ (mm) | 約絶縁体外径 (mm) | 最大。 20℃における導体抵抗 (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1.36±0.02 | 0.7 | 3.0 | 12.1 |
| 1.5(B) | 7 | 1.56±0.02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1.75±0.02 | 0.7 | 3.4 | 7.41 |
| 2.5(B) | 7 | 2.01±0.02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2.22±0.02 | 0.7 | 3.8 | 4.61 |
| 4(B) | 7 | 2.52±0.02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2.72±0.03 | 0.7 | 4.3 | 3.08 |
| 6(B) | 7 | 3.09±0.03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3.9±0.10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5.0±0.10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6.1±0.10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7.1±0.10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8.2±0.15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9.8±0.15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11.6±0.15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13.2±0.15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14.6±0.20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16.2±0.20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18.5±0.20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20.5±0.20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23.3±0.20 | 2.0 | 27.5 | 0.0470 |
導体は、ケーブルの主な通電経路を提供します。供給される仕様には、より小さい断面の単線構造とより線構造の両方が含まれますが、より大きなサイズでは多芯より線導体が使用されます。仕様確認用に20℃における導体抵抗値を技術表に記載しております。
架橋ポリエチレンは、銅導体の周囲に一次電気絶縁を提供します。 XLPEは通常の熱可塑性ポリエチレンに比べ、より高い耐熱性と安定した絶縁性が求められる電力ケーブルによく選ばれています。実際の動作温度制限は、該当する製品仕様に従う必要があります。
導体の直径、絶縁体の厚さ、およびおおよその絶縁体の直径は、公称断面積によって異なります。これらの値は、端子、電線管、ケーブル トレイ、その他の設置コンポーネントとのケーブルの互換性をチェックする際に重要です。
絶縁体は、ケーブル設置時の通常の取り扱いから保護します。ただし、設置に連続的な動き、激しい機械的衝撃、過度の引っ張り力、またはその他の特殊な条件が含まれる場合、ケーブルを専用のフレキシブルまたは外装構造の代替品として扱うべきではありません。
銅導体と XLPE 絶縁体の組み合わせにより、配電用の従来の低電圧電源ケーブル構造が提供されます。導体抵抗、絶縁寸法、および耐電圧要件は、承認前に該当する規格およびプロジェクト仕様と照らし合わせて検証する必要があります。
銅線 XLPE 低電圧電源ケーブルは、単に公称電流に基づいて断面積を選択するのではなく、電気負荷、設置環境、必要な導体構造に応じて指定できます。
完成したケーブルの寸法は、該当する製品仕様と照らし合わせて確認する必要があります。供給された AC 電圧テスト要件に対して、ケーブルは耐久性があります。3.5kV 5分間周囲温度で故障することはありません。該当するテスト手順と合格基準は、注文したケーブルの関連規格と照らし合わせて確認する必要があります。
継続的な識別には、該当するマーキング要件に従って、メーカー名、製品モデル、定格電圧を含めることができます。海外向けやプロジェクト仕様のケーブルを供給する場合、製造前に具体的なマーキング内容を確認することができます。
検査には、導体抵抗、寸法測定、絶縁状態、および指定された電気試験が含まれます。プロジェクトで工場検査記録や追加のテスト文書が必要な場合は、注文時にそれらの要件を確認する必要があります。
ケーブル トレイは、建物、工場、地下室、および同様の施設での配電に使用できます。電源ケーブルと制御ケーブルは、熱放散と検査のためのアクセスのための十分なスペースを確保して、電気設計に従って配置する必要があります。サポート、固定間隔、およびケーブルの分離は、該当する設置仕様に従う必要があります。
直接埋設の場合、ケーブルルート、埋設深さ、土壌条件、機械的保護はプロジェクト設計に従って決定する必要があります。敷設中は鋭利な物体や過度の機械的ストレスを避けてください。設置物が掘削や外部からの衝撃にさらされる可能性がある場合は、追加の機械的保護を考慮する必要があります。
コンジットの設置は、隔壁、床構造、その他の保護されたルートの隠蔽配線に使用できます。導管の内側には破片や鋭利なエッジがあってはならず、ケーブルの引っ張りは許容される機械的制限内にとどまる必要があります。ケーブルジョイントは、隠された電線管セクション内ではなく、アクセス可能な接続ボックスまたは配電機器内に配置する必要があります。
高層の垂直設置では、ケーブルの重量と固定配置に注意する必要があります。ケーブルは、その全重量が 1 つの接続点にかかるのではなく、適切な間隔で支える必要があります。固定システムは、使用中の過度の動きや機械的ストレスも防止する必要があります。
屋外に設置する場合は、日光、温度、湿気、機械的保護、およびケーブル シースの構造を考慮する必要があります。頭上配線の場合は、適切なサポートとクリアランスを提供する必要があります。ケーブルが定格適用範囲外の条件にさらされる場合は、代替のシースまたはケーブル構造が必要になる場合があります。
記載されている仕様の範囲は 1.5 mm² ～ 400 mm² です。小さいサイズには単線導体とより線導体のオプションが含まれ、大きいサイズには多線より線構造が使用されます。必要なサイズは、負荷電流、電圧降下、設置方法、適用される電気要件に従って選択する必要があります。
単線導体は単一の導体ワイヤを使用しますが、より線構造は複数のワイヤで構成されます。単線導体は、柔軟性が大きな要件ではない固定配線に適しています。より線導体により、ケーブルを機器の周りに配線したり、より複雑な設置経路を通ったりする必要がある場合の取り扱いが容易になります。
導体断面積、導体構造、定格電圧、必要なケーブル長、数量、設置方法、納品先をご連絡ください。プロジェクトの発注の場合は、適用される規格、検査書類、マーキング要件、および梱包仕様も確認する必要があります。
カスタムのケーブル長と識別マーキングについては、製造仕様と注文数量に応じて相談できます。カスタムオーダーの場合は、必要な長さ、公差、マーキング内容、梱包方法、および納期スケジュールを提供して、これらの詳細を製造前に確認できるようにします。
適用される製品規格および購入仕様に応じて、検査には導体抵抗、寸法測定、絶縁関連のチェック、および AC 電圧耐性テストが含まれる場合があります。プロジェクトで特定の工場テストレポートまたは検査フォーマットが必要な場合は、生産前にその旨を明記する必要があります。
選択されたケーブル構造とシースが設置環境に適している場合は、屋外または地下での用途を検討できます。仕様を確認する前に、土壌条件、湿気、日光、機械的負荷、設置温度を確認する必要があります。
標準的な低電圧電源ケーブルの構造は、継続的な引きずり、繰り返しの曲げ、またはねじりの動きに対して自動的に指定されるべきではありません。これらの要件を持つ機器には、通常、モバイル サービス向けに特別に評価された柔軟なケーブル構造が必要です。
製品型式、導体断面積、導体構造、絶縁寸法、ケーブル長、マーキング、適用規格をご確認ください。繰り返しのプロジェクトの場合、これらの仕様を一貫して保つことは、生産バッチ間の差異を減らし、受入検査を簡素化するのに役立ちます。
