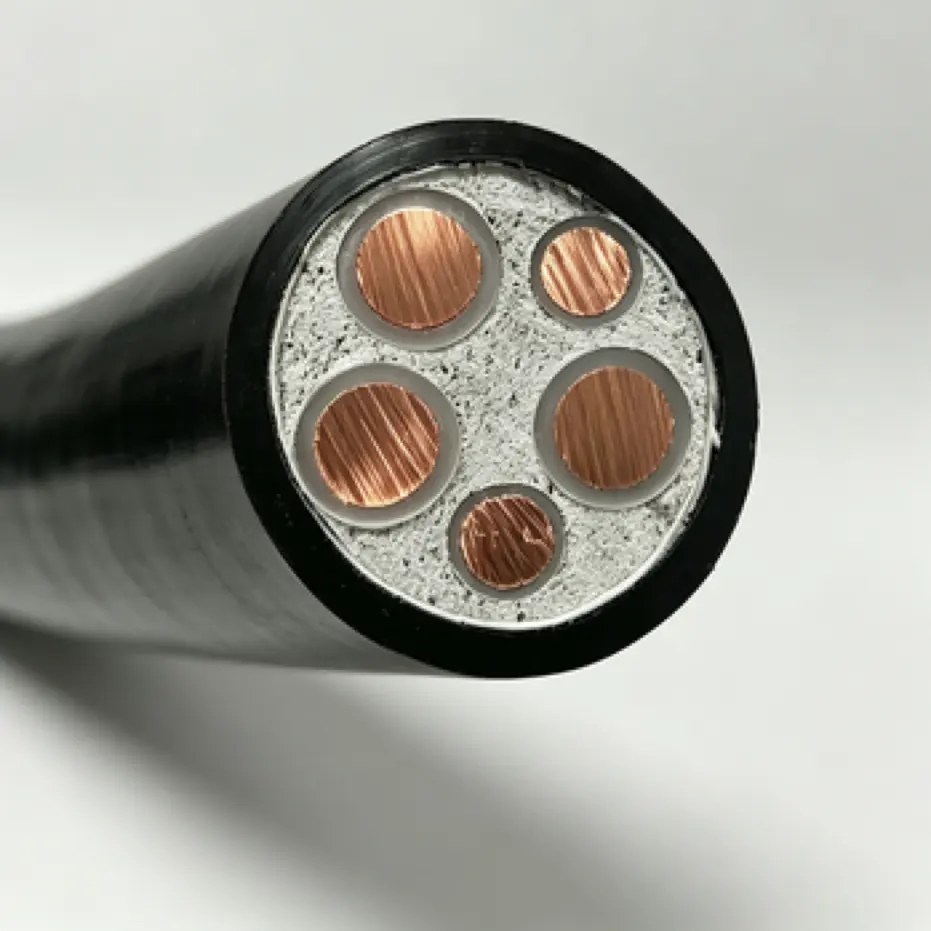

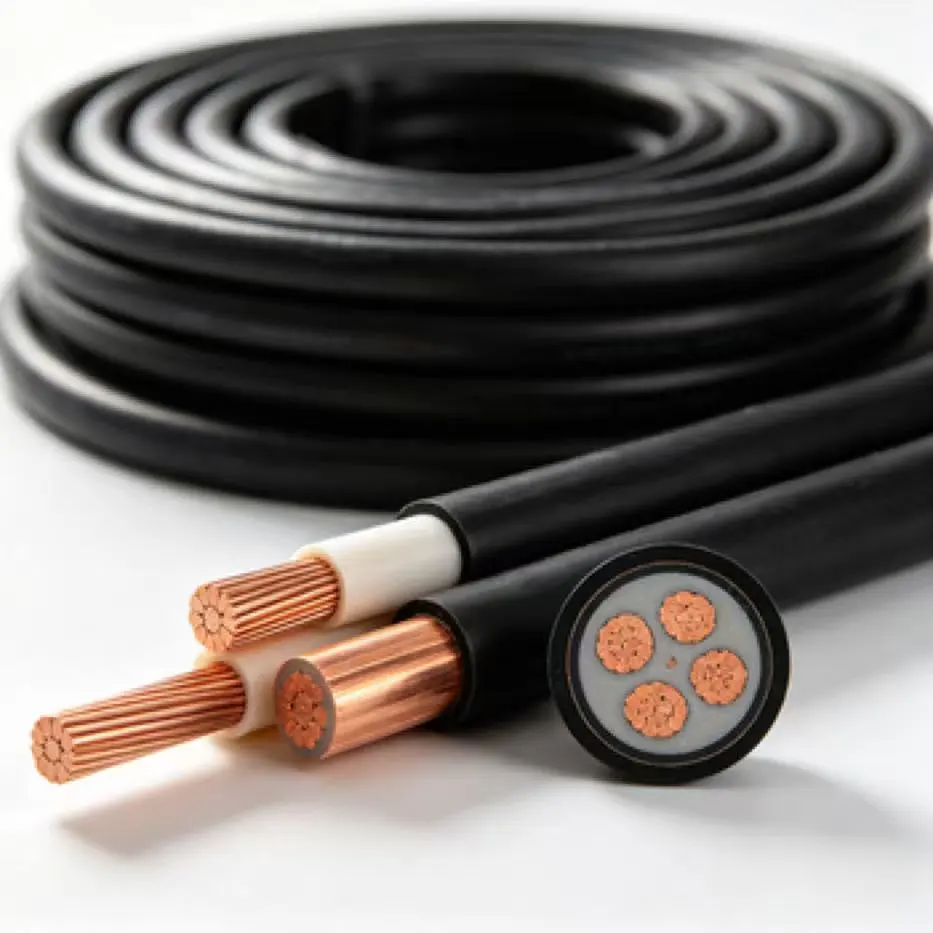

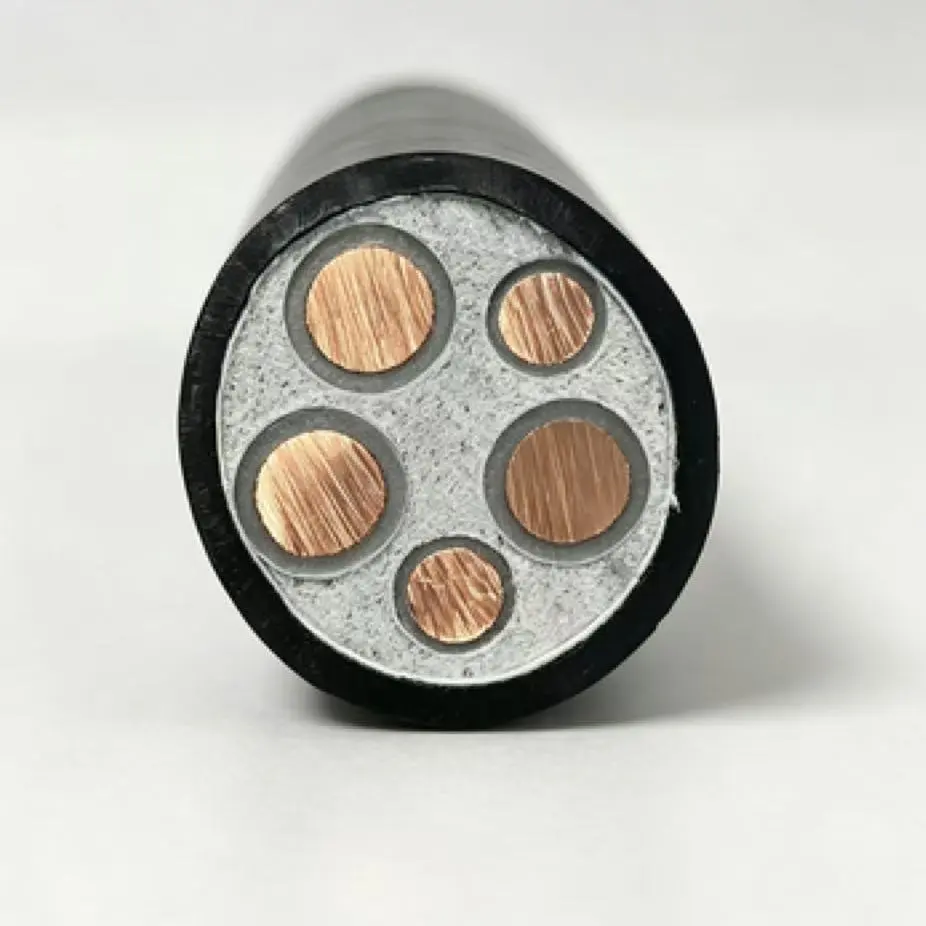

Qiancheng Cable の銅 XLPE FR 低電圧電源ケーブルは、高純度の無酸素銅導体を採用しています。商業ビル、工場、自治体の工事、海外のインフラでの配電に適しています。フルレンジ仕様を在庫しており、海外購入者向けのカスタマイズもサポートされています。
|
公称断面 (mm²) |
導線の最小数 |
導体外径 （mm） |
XLPE絶縁体の公称厚さ/mm |
絶縁体外径の目安/mm |
20℃における最大導体抵抗(Ω/km) 銅 |
|
1.5 |
1 |
1.36±0.02 |
0.7 |
3.0 |
12.1 |
|
1.5（B） |
7 |
1.56±0.02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.7 |
3.4 |
7.41 |
|
2.5（B） |
7 |
2.01±0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2.22±0.02 |
0.7 |
3.8 |
4.61 |
|
4（B） |
7 |
2.52±0.02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72±0.03 |
0.7 |
4.3 |
3.08 |
|
6（B） |
7 |
3.09±0.03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3.9±0.10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5.0±0.10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6.1±0.10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7.1±0.10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16.2±0.20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.0 |
27.5 |
0.0470 |
抵抗率が低く、長期送電ロスが少なく、発熱が少ない、全く新しい高純度電解無酸素銅を採用。複数のより線を撚ることでケーブルの柔軟性が向上し、建設時の曲げ時の断線を防ぎ、海外の顧客が長期的な電力消費コストを節約できるようになります。
銅XLPE FR低電圧電力ケーブルは、高性能架橋ポリエチレン絶縁体を採用しています。通常のPVC材料とは異なり、90℃までの長期使用温度に耐えることができ、経年劣化や亀裂に強く、均一な絶縁層の厚さにより部分放電のリスクを排除し、安定した電流容量を長期にわたって確保します。
環境に優しい高効率のハロゲンフリー難燃添加剤が、認定された酸素指数性能を備えたシースに添加されています。耐紫外線性、耐酸アルカリ土壌腐食性に優れ、屋外架空設置、直埋設、ケーブル溝敷設など海外の様々な敷設環境に適しています。
当社の工場はIECおよび国家規格に厳密に従って生産しています。完成したケーブルは、さまざまな国の技術承認基準を満たすために全項目テストを受けます。

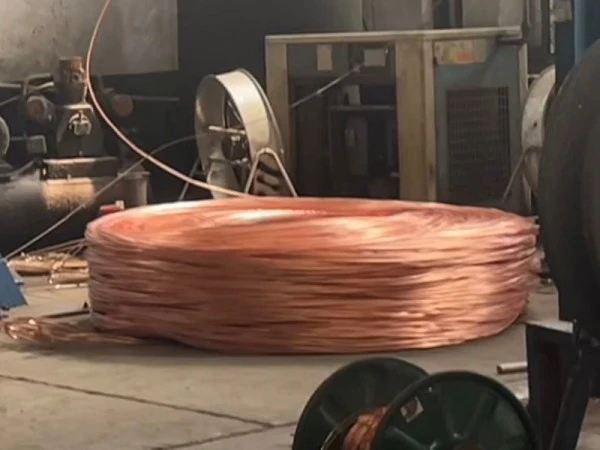

当社は全工程の独立生産を実施し、伸線、架橋、押出、完成品検査を統合した試験ラボを所有しています。安定した難燃性と絶縁性能により、潜在的な安全上の危険を排除します。
サンプルの小ロット注文と大規模なエンジニアリングの一括注文の両方がサポートされています。中間業者を通さない工場からの直接供給により、海外の卸売業者やエンジニアリング請負業者に競争力のある工場外価格を提供します。
裸火源が取り除かれた後は急速に消火するため、ショッピングモール、高層ビル、地下共同溝での急速な延焼を抑制し、人員の避難時間を確保します。
銅製 XLPE FR 低電圧電源ケーブルは、溶融に強い熱伝導率の高い高純度銅を使用しています。 XLPE 絶縁体は故障や漏電に対する高温耐性を備えており、ケーブル火災や感電のリスクを大幅に軽減します。
完成したケーブルはすべて、耐電圧テストと部分放電テストに合格します。湿気の多い土壌や地下溝に敷設しても絶縁性能が低下せず、漏電の危険がなく、長期にわたって安定・安全な電力供給が可能です。
特に作業場の電源装置、生産ライン、作業場の照明システムの配線に使用されます。機器の長時間稼働による発熱に対応する難燃性・耐高温ケーブルです。ケーブルトレイに敷いたり、壁に沿って固定したりして、工場敷地内への継続的かつ安定した電力供給を保証します。
住宅の主な引き込み線、公共エリアの照明、エレベーターの電源回路に不可欠です。難燃性と低煙性を備えており、高層建築物の防火基準に適合しています。火災時の延焼を抑制し、住民の安全リスクを軽減し、防火安全の受け入れを促進します。
ショッピングモール、ショッピングセンター、病院、その他の密閉されたエリアが多い混雑した空間では、その低煙と低毒性の燃焼特性により、火災事故時の濃煙による窒息を防ぎます。厳格な耐火性能は、公共施設の防火監査要件を満たしています。
地中電路・都市総合共同溝・トンネル内の低圧送電線用。ケーブルは湿気や土壌腐食に耐性があります。その難燃性能により、地下パイプラインの相次ぐ火災の危険を回避し、その後の点検やメンテナンスが容易になります。
海外工場、工業団地、海外都市改修プロジェクト向け。製品は完全な輸出試験報告書を備えた IEC 国際規格に準拠しており、さまざまな国のインフラ防火基準に適合し、海外のエンジニアリング請負業者による一括調達をサポートしています。
地方の変圧器からエンドユーザーまでの主要幹線。信頼性の高い防火性能と簡単な施工性を備え、屋外の天井敷設や簡易直埋設に適しています。大量調達に優れたコストパフォーマンスを実現し、地方の送電網改修用の低圧ケーブルとして主流となっています。
A: 銅線 XLPE FR 低電圧電力ケーブルは、指定された長期動作温度が 90℃ までの架橋ポリエチレン絶縁体を使用しています。従来の PVC 絶縁体と比較して、XLPE は高い熱安定性と優れた耐老化性を備えています。難燃性のシースは火炎の伝播を制限するのにも役立ちます。これらの特性により、この構造は屋外配線、地下設置、動作温度が比較的高い地域を含む配電用途に適しています。
A: 該当するケーブル仕様は、関連する国家要件および IEC 要件に従って製造できます。工場検査には、製品仕様に従って電気的および難燃性の性能テストが含まれる場合があります。海外プロジェクトのレビュー、税関書類、現場の受け入れなどに必要な場合は、英語の試験報告書や技術文書を作成できます。特定のドキュメント パッケージは、目的地の市場およびプロジェクトの要件に従って確認する必要があります。
A: 必要な長さのカット、ケーブル表面のマーキング、および輸出梱包は注文仕様に従って手配できます。サンプル数量と大規模なプロジェクトの注文については、両方とも相談可能です。標準仕様は現在の生産の可用性に応じてスケジュールできますが、カスタム仕様では必要な導体サイズ、ケーブル構造、数量、納期を生産前に確認する必要があります。
A: 難燃性添加剤が関連する PVC シース素材に組み込まれており、炎の伝播を制限し、外部の炎を除去した後の自己消火をサポートします。煙と燃焼の特性は、特定の材料配合とケーブル構造によって異なります。病院、ショッピング モール、高層ビル、その他の占有施設の場合は、選択したケーブルが現地の建築基準法およびプロジェクトで指定されている耐火性能要件に照らしてチェックされる必要があります。
A: 付属の製品仕様では、高純度銅導体、XLPE 絶縁体、および難燃性シース材料が必要です。入荷する材料は製造前にチェックでき、導体の寸法、絶縁体の厚さ、シースの寸法、電気的特性は製造中および完成したケーブルで検査できます。実際の検査項目および許容差は、該当する製品仕様および注文要件に従う必要があります。
A: 一般的な用途には、工場施設、商業および公共の建物、共同溝、屋外の架空システム、および特定の直接埋設設備が含まれます。適切な敷設方法は、ケーブルの構造、シースの特性、土壌の状態、機械的保護、および現地の設置要件によって異なります。湿気の多い場所や化学物質にさらされる場所では、設置前に紫外線暴露、湿気、酸/アルカリ条件、排水を評価する必要があります。
A: 銅導体は良好な導電率を提供しますが、XLPE 絶縁体には 90℃ の長期動作温度が指定されており、該当する短期間ではより高い短絡温度制限が設けられています。実際の許容短絡電流と持続時間は、導体サイズ、保護設定、および該当するケーブル規格によって異なります。完成したケーブルは、出荷前に耐電圧試験と絶縁抵抗試験を受けて電気絶縁性能を検証できます。
A: 納期はケーブルの仕様、導体の断面積、数量、生産スケジュール、必要な書類によって異なります。標準仕様では、材料と生産能力が利用可能な場合には、より短い生産手配が行われる場合があります。大量注文や特注品の場合は、生産前に必要数量と納期を確認し、製造・出荷スケジュールを調整します。
