XLPE 耐火銅制御ケーブル

製品モデル: N(NH)-KYJV、N(NH)-KYJY、N(NH)-KYJVP、N(NH)-KYJYP、N(NH)-KYJV22、N(NH)-KYJY23など。

防火および緊急制御システムでは、異常な熱や火災にさらされた場合でも、制御ケーブルは電気信号を送信し続ける必要があります。 XLPE 耐火銅制御ケーブルは、これらの低電圧回路を対象としており、屋内ルーティング、シールドされた信号配線、機械的に保護された設置の構成をカバーします。その製品範囲には、さまざまな敷設条件に適合する非装甲構造、シールド付き構造、および装甲構造が含まれます。

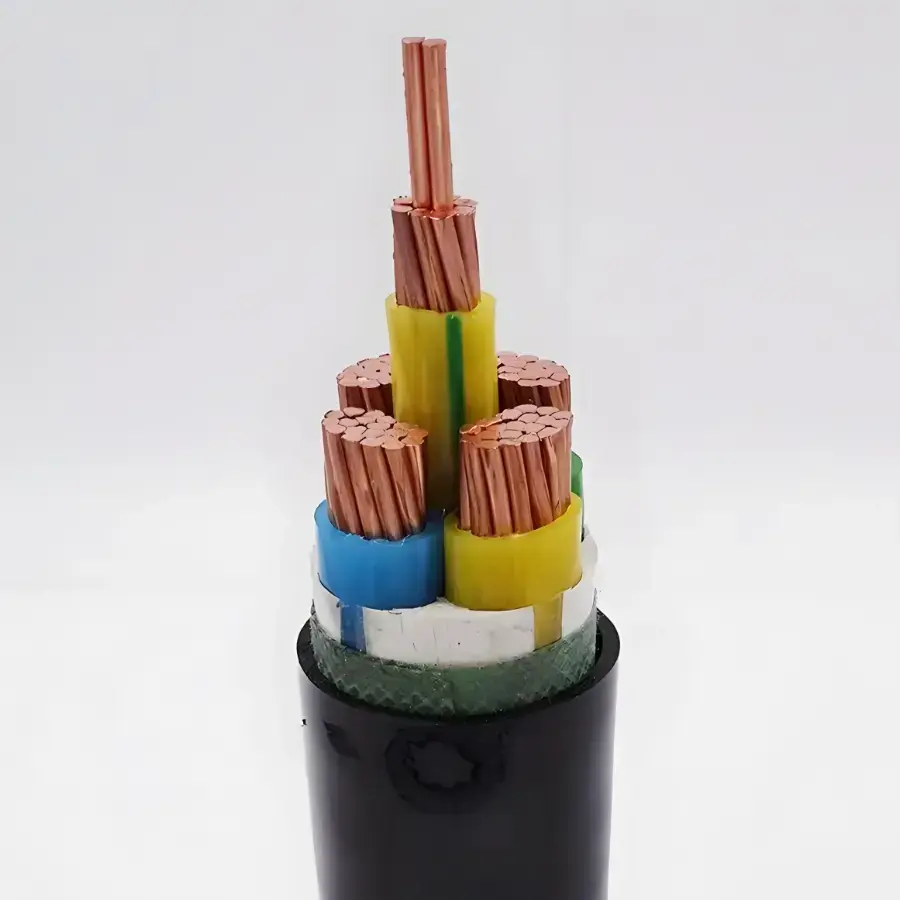

ケーブルには銅導体、XLPE絶縁、二層合成マイカテープ耐火構造が組み込まれています。提供された技術データでは、XLPE 絶縁体の最大長期動作温度を 90℃ と指定しています。 Core count, conductor cross-section, shielding and armoring can be selected according to the control circuit, equipment connection and installation method.

製品仕様、寸法および技術パラメータ表

構造と耐火性能

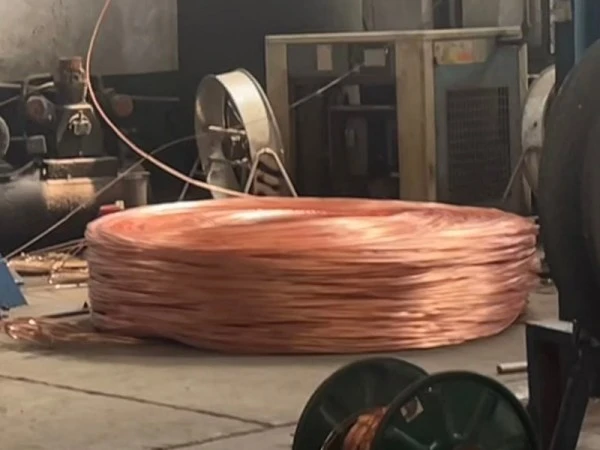

高純度銅導体

供給された仕様では、導体材料として 99.99% の高純度無酸素銅が特定されています。クラス 1 固体導体は N-KYJV 用にリストされており、フレキシブル導体構成は対応するフレキシブル モデルで利用可能です。 0.75 ～ 6 mm² の断面積と 2 ～ 61 のコア数がリストされているため、ケーブル構成をさまざまな制御回路レイアウトに適合させることができます。

XLPE絶縁

XLPE 架橋ポリエチレンは一次絶縁層を形成します。技術データでは、最大長期動作温度が 90℃、短期過負荷耐性が 130℃ と規定されています。ケーブルを選択する際には、この温度範囲を導体負荷、周囲条件、実際の設置環境とともに考慮する必要があります。

二層マイカ耐火構造

耐火層は二層の合成マイカテープのラッピングで構成されています。付属の仕様によれば、ケーブルは 830℃以上の直火温度下で 90 分間通電状態を維持できます。したがって、耐火層は、継続的な回路動作が指定されている緊急制御および信号回路のケーブル構造の重要な部分となります。

難燃性アウターシース

外装シースは難燃性ポリオレフィン仕様です。設置および保守中に内部ケーブル構造を保護することに加えて、シースは、規定の耐火性能条件下で火炎伝播を制限することを目的としています。

設置条件に応じたモデル

非外装の NH-KYJY/NH-KYJYR 構造は、最小曲げ半径がケーブル外径の 6 倍で、ケーブル トレイ、屋内導管、ケーブル トレンチに使用できます。電磁干渉が懸念される場合、シールド付き NH-KYJYP 構成は、指定されたカバー率が少なくとも 80% の銅編組シールドを提供します。

機械的圧力にさらされるルートや地下設置の場合、N-KYJV22 および N-KYJY23 は二重層スチールテープ外装とケーブル外径の 12 倍の最小曲げ半径がリストされています。装甲構造を選択する前に、設置方法、機械的露出、埋設条件、および必要な保護レベルを確認する必要があります。

ケーブルが使用される場所

防火システム

火災警報器、スプリンクラーポンプ、排煙ファン、防火シャッター、非常照明の制御回路と信号回路には、必要な耐火性と電気パラメータがプロジェクトの仕様に一致するケーブルを使用できます。

地下施設および密閉施設

トンネル、総合ユーティリティ通路、地下駐車場、その他の密閉空間では、緊急設備や防火リンクシステム用の耐火制御配線が必要な場合があります。

新エネルギー施設

太陽光発電所、エネルギー貯蔵機器室、充電インフラには、温度、防火性能、設置条件を合わせて考慮する必要がある緊急制御回路が含まれる場合があります。

公共の建物および高占有率の建物

病院、学校、ショッピング モール、空港、オフィスビルでは、緊急システムやビルサービス機器用に耐火制御回路が必要な場合があります。

産業施設

冶金、化学、その他の産業プラントでは、該当するプロジェクト要件に従って、機器の停止、警報、緊急換気、および関連する制御機能に耐火制御配線を使用できます。

輸出電気機器

このケーブルは、海外プロジェクト向けの電気機械装置または防火システムの一部として指定することができ、必要な規格、テスト文書、およびパッケージングが仕向け先の市場に応じて確認されています。

技術的な検証と調達に関する考慮事項

耐火制御ケーブルの場合、検証は導体材料以外の部分もカバーする必要があります。導体断面積、芯線量、絶縁抵抗、耐電圧結果、耐火層、シースの材質、および適用可能な設置条件はすべてプロジェクトの仕様と一致する必要があります。

付属データでは完成品耐電圧試験3000V/5min、絶縁抵抗1000MΩ・km以上（20℃）となっております。プロジェクトの調達では、製品カテゴリ全体ではなく、正確なケーブル モデルに照らして、必要なテスト レポート、認証文書、および該当する仕向地市場規格を確認する必要があります。

輸出注文の場合は、提供された仕様に従って、プラスチックフィルム包装とプラスチックまたは燻蒸処理した木製リールで梱包を手配できます。コアの識別、納品長さ、およびシールド、外装、または低煙のハロゲンフリー構造に関する要件を注文仕様書に含める必要があります。

プロジェクトのケーブルを指定する方法

まず制御回路の電圧と必要な耐火性能レベルを確認してください。接続する機器や回路設計に応じて導体断面積と芯数を決定します。ケーブル経路が電磁干渉のあるエリアを通過する場合は、シールド構造を検討できます。直接埋設または機械的に露出したルートの場合は、装甲モデルが必要になる場合があります。

設置ルートによっても最小曲げ半径が決まります。非外装バージョンではケーブル外径の少なくとも 6 倍、シールド付きバージョンでは少なくとも 8 倍、リストされている外装バージョンでは少なくとも 12 倍のケーブル外径が必要です。トンネル、病院、ショッピング モール、またはその他の占有率の高い場所を含むプロジェクトの場合は、注文する前に、必要な低煙ハロゲンフリーまたはその他の特殊なケーブル構造をプロジェクト仕様書で確認する必要があります。

よくある質問

1. このケーブルにはどのような規格が指定されていますか?

付属の技術表には、製品に適用される規格として GB/T 9330 が記載されています。海外プロジェクトの場合は、目的地の市場と正確なケーブル構造に応じて、必要な国際規格、認証文書、テスト要件を確認する必要があります。

2. 耐火構造はどのようなものですか?また回路の通電時間はどのくらいですか?

ケーブルの耐火層には二層合成マイカテープを使用しています。付属の技術データでは、830℃以上の直火温度で90分間の連続通電を規定しています。実際の耐火分類と試験文書は、注文したモデルと該当するプロジェクト標準に照らして検証する必要があります。

3. どのような導体サイズとコア数が利用可能ですか?

リストされている標準導体の断面積は、0.75、1.0、1.5、2.5、4、および 6 mm² です。標準コア シリーズには、2、3、4、5、7、10、14、16、19、24、27、30、37、48、52、61 コアが含まれます。特別なコア数については、プロジェクトの要件に応じて相談できます。

4. シールド付きバージョンと装甲バージョンは利用可能ですか?

はい。シールド付き NH-KYJYP は、銅編組シールドと少なくとも 80% のカバー率でリストされています。 N-KYJV22 および N-KYJY23 には、二重層スチールテープ装甲が付いています。電磁干渉、機械的暴露、設置方法に応じてモデルを選択する必要があります。

5. 設置中にどの程度の曲げ半径を維持する必要がありますか?

供給された仕様によると、外装なしの NH-KYJY/NH-KYJYR はケーブル外径の 6 倍の最小曲げ半径が必要で、シールド付き NH-KYJYP は少なくとも 8 倍、外装のある N-KYJV22 または N-KYJY23 は少なくとも 12 倍が必要です。

6. 見積もりにはどのような情報が必要ですか?

Please provide the required model, conductor cross-section, core quantity, cable length, rated voltage, laying method and installation environment. If shielding, steel-tape armoring, low-smoke halogen-free construction, special delivery length or export packaging is required, these details should also be included so the specification and documentation can be matched accurately.
