XLPE 銅線制御ケーブル

製品モデル: KYJV、KYJVP、KYJV22、KYJYなど。

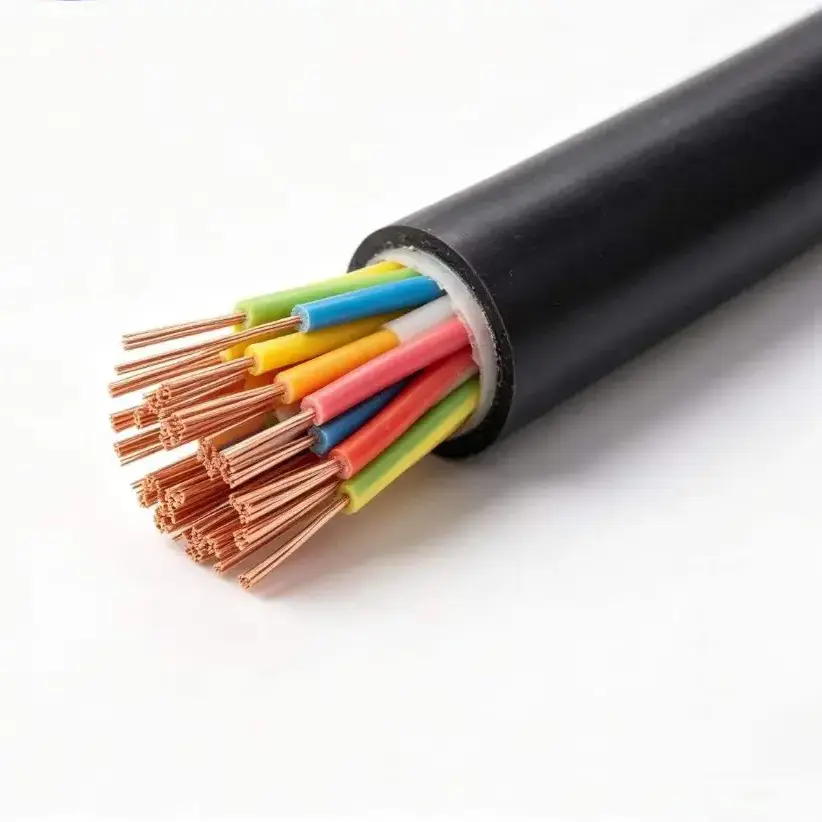

XLPE 銅制御ケーブルは、絶縁システムが動作温度の上昇に対応する必要がある低電圧制御、計装、および信号回路に使用されます。標準構造は、高純度の無酸素銅導体と XLPE 絶縁体および PVC 外側シースを組み合わせたもので、さまざまな設置条件に合わせて非外装、シールド、およびスチールテープ外装の構成が利用可能です。

提供された技術データでは、定格電圧 450/750V、長期最大動作温度 90 °C、および標準導体断面積 0.75 ～ 6 mm² が指定されています。回路と敷設方法に応じて、ケーブルにはソリッド導体またはフレキシブル導体、複数のコア構成、シールド、外装、または WDZ 低煙ゼロハロゲン構造を使用できます。

製品仕様、寸法および技術パラメータ表

構造と電気的特性

1.XLPE絶縁

架橋ポリエチレンは一次絶縁層を形成します。供給された仕様では、最大長期動作温度が 90 °C、短期過負荷耐性が 130 °C となっています。この温度範囲は、制御設備が汎用 PVC 絶縁配線の典型的な条件を超えて動作する可能性がある場合に、XLPE 絶縁を検討する主な理由の 1 つです。

2. 銅導体のオプション

導体には99.99%の高純度無酸素銅を採用。 KYJV はクラス 1 の固体導体を使用しますが、KYJVR はクラス 5 のフレキシブル導体を使用してリストされています。したがって、導体構造は、さらなる柔軟性が必要な固定配線や設置に適合させることができます。

3. PVC シースと機能バリエーション

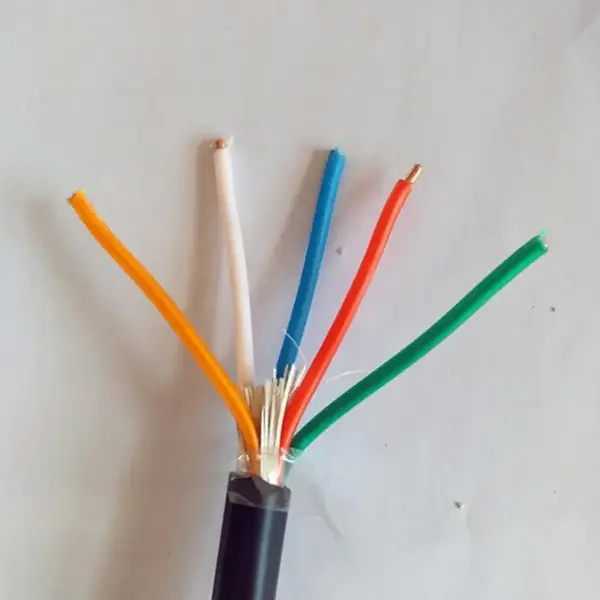

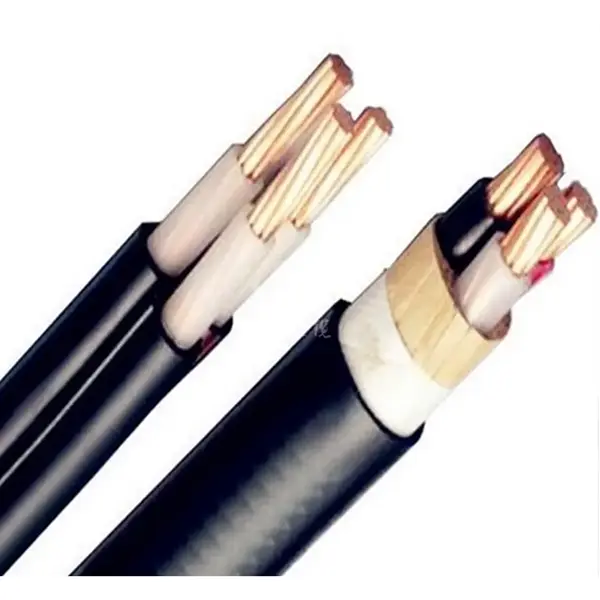

標準の外側シースは PVC で、アップグレード オプションとして WDZ 低煙ゼロハロゲン バージョンが利用可能です。シールド付き KYJVP は銅編組シールドを追加し、KYJV22 は追加の機械的保護が必要なアプリケーション向けにスチールテープ外装を使用します。これらのバリエーションにより、プロジェクトごとに 1 つの構成を使用するのではなく、ケーブルの構造を周囲の設備に適合させることができます。

適切な構成の選択

コアの数量は、ケーブルによって供給される制御、計装、または保護回路の数に対応する必要があります。標準範囲は 2 ～ 61 コアをカバーし、導体断面積の範囲は 0.75 ～ 6 mm² です。必要な導体サイズは、コア数だけで選択するのではなく、回路負荷、許容電圧降下、設置条件から決定する必要があります。

追加の保護が必要かどうかは、設置条件によって決まります。非装甲 KYJV または KYJVR は、ケーブル トレイ、屋内導管、および固定ケーブル トレンチ配線を対象としています。 KYJVP は電磁干渉が懸念される場合に検討できますが、KYJV22 はスチールテープの外装と機械的保護を必要とする特定の設置を対象としています。指定された最小曲げ半径値も配線時に考慮する必要があります。

代表的な用途

1. エネルギーおよび電気機器

このケーブルは、PV 機器、エネルギー貯蔵システム、インバータ、電気キャビネットおよび関連機器に関連する低電圧制御および信号配線に使用できます。 XLPE 断熱材は、周囲温度または機器温度がこのレベルの断熱性能を必要とする設置場所に、指定された 90 °C の長期動作温度範囲を提供します。

2. 産業オートメーション

工作機械、ポンプ、ファン、PLC システム、プロセス機器の制御キャビネットには、さまざまな導体構成と設置構成を備えたマルチコア制御配線が必要な場合があります。フレキシブル導体バージョンは機器の端子やキャビネット周りの配線を簡素化できますが、電磁干渉に対処する必要がある回路にはシールドバージョンが利用可能です。

3. 都市インフラと建築インフラ

このケーブル製品は、地下共同溝、ケーブル トレンチ、建物の電気システム、その他の固定低電圧制御設備で使用できます。ケーブルが追加の機械的負荷にさらされる場合、または直接埋設構造が必要な場合、装甲付き KYJV22 構成は別の設置オプションを提供します。

4. 電力システムの制御と保護

変電所、発電所、配電室、電気機器の低電圧二次回路では、信号の取得、インターロック、および機器の制御にマルチコア制御ケーブルを使用できます。最終モデルは、回路機能、導体サイズ、シールド要件、設置方法に適合させる必要があります。

5. 機器およびエンジニアリングプロジェクトの輸出

輸出向けの電気機器およびエンジニアリング プロジェクトの場合は、生産前にケーブルの仕様を該当するプロジェクトの要件に照らして確認する必要があります。ケーブルのモデルと構造とともに、文書、納品長さ、リールのタイプ、および必要な検査記録を指定できます。

注文前の技術的な確認

プロジェクトの見積もりの​​場合、基本情報には通常、ケーブル モデル、定格電圧、導体クラス、断面積、コア数、必要な長さが含まれます。ケーブルが電磁干渉を発生する機器の近くに配線される場合は、シールド要件を別途記載する必要があります。装甲の必要性を評価できるように、直接埋設または露出設置も識別する必要があります。

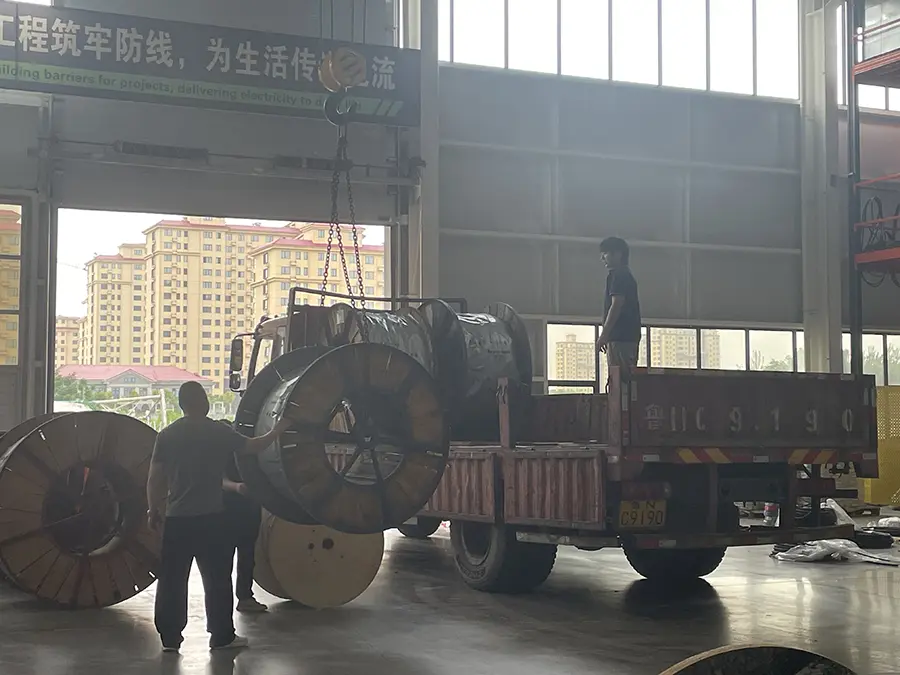

輸出注文の場合は、見積段階で梱包と書類を確認する必要があります。付属の仕様には、プラスチック リールと燻蒸処理された木製リールが、カスタマイズされた納品長さとともにリストされています。 WDZ の低煙ゼロハロゲン構造や耐寒バージョンなどの特別な要件も、製造前に指定する必要があります。

よくある質問

1. このケーブルにはどのような規格が指定されていますか?

提供された製品データには、国家規格として GB/T 9330 が記載されています。海外プロジェクトで追加の規格、証明書、または検査書類が必要な場合は、目的地の市場およびプロジェクトの仕様に従ってそれらの要件を確認する必要があります。

2. 利用可能な導体のサイズとコアの数は何ですか?

標準的な導体の断面積は 0.75、1.0、1.5、2.5、4、6 mm² です。標準コア構成の範囲は、複数の中間コア数を含む 2 ～ 61 コアです。プロジェクトの要件に応じて、特別なコア数量を生産できます。

3. XLPE 絶縁体の動作温度は何度ですか?

提供された技術データでは、最大長期動作温度が 90 °C、短期過負荷耐性が 130 °C と指定されています。標準の最低敷設温度は ≥0 °C ですが、耐寒バージョンは -30 °C での直接設置用にリストされています。

4. シールドまたは装甲バージョンが必要になるのはどのような場合ですか?

信号または制御回路で電磁干渉を制御する必要がある場合は、シールド付き KYJVP を検討できます。装甲 KYJV22 は、指定された直接地下埋設など、追加の機械的保護が必要な敷設条件向けに設計されています。最小曲げ半径要件は、非装甲構造、シールド構造、および装甲構造で異なります。

5. 納品前にどのような電気テストが指定されていますか?

付属の仕様には、20°Cでの絶縁抵抗が1000MΩ・km以上、完成品の耐電圧試験が3000V/5minで破壊なしと記載されています。この表には、出荷前の完全な検査も指定されています。プロジェクト固有の検査またはサードパーティのテスト要件は、生産前に確認する必要があります。

6. 納品長とケーブル構造はカスタマイズできますか?

はい。提供されるデータには、±0.5% の長さの公差が記載されたカスタマイズされた納品長さがリストされています。プロジェクト要件に応じて、特別なコア数量、フレキシブル導体構造、シールド、外装、WDZ 低煙ゼロハロゲン構造、および耐寒バージョンを指定できます。
