モデル：MYJV、MYJV22。

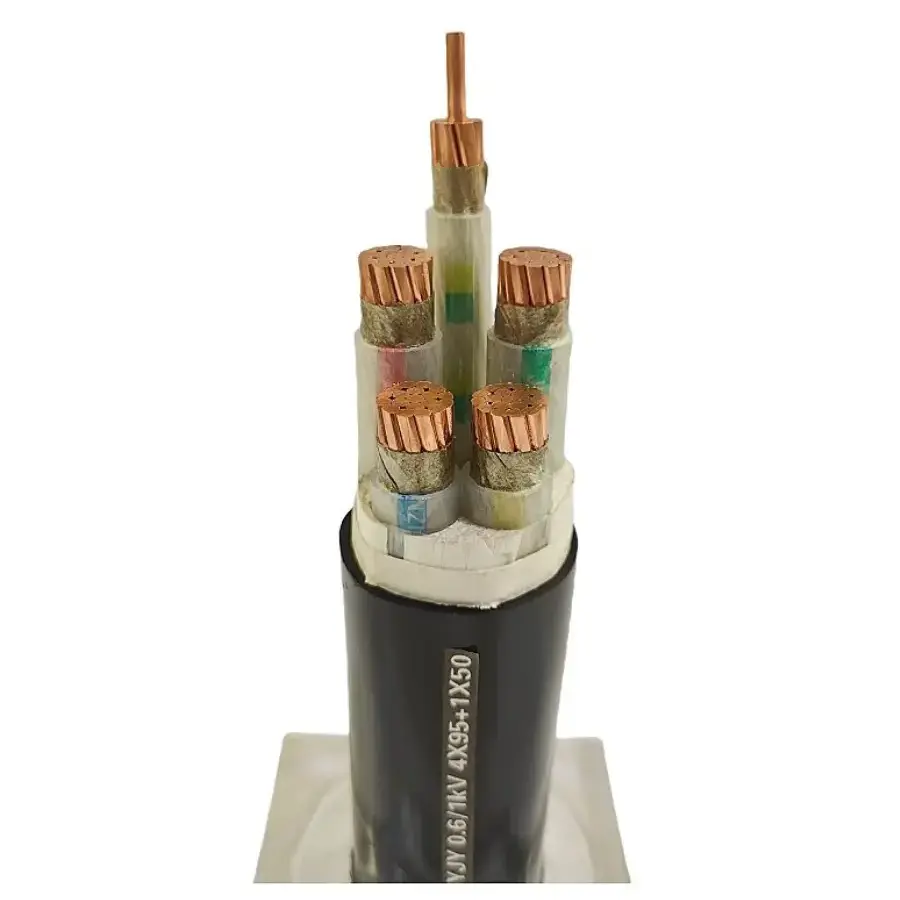

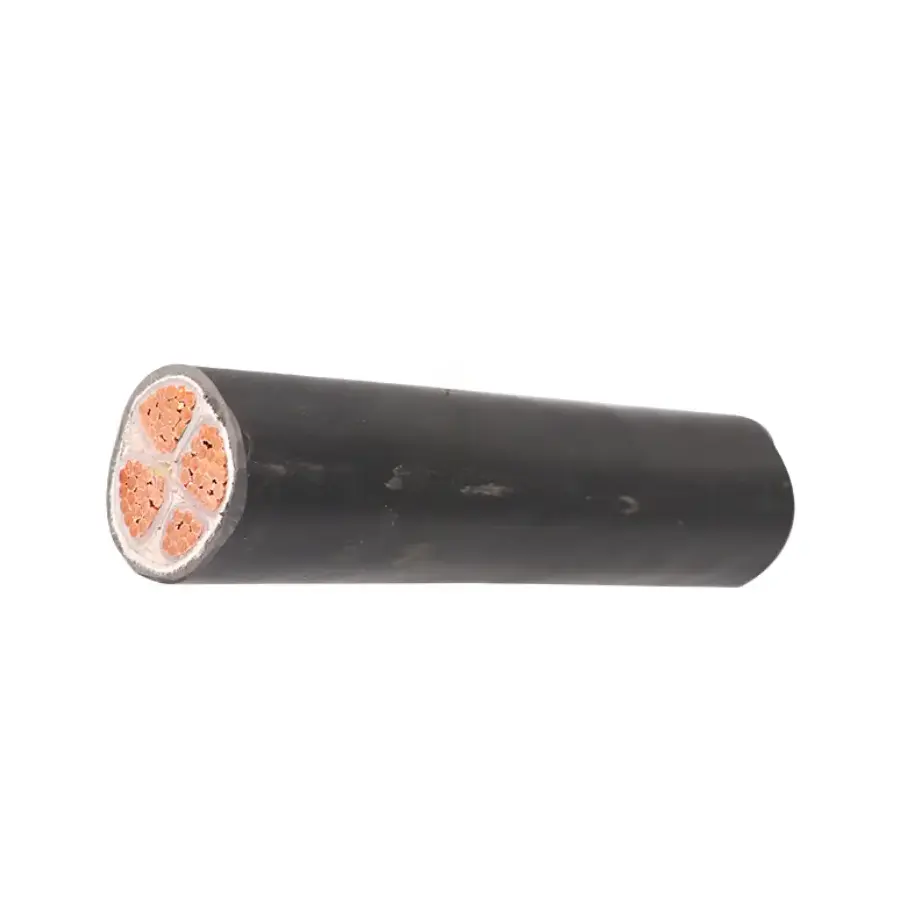

XLPE 絶縁鉱山電力ケーブルは、MT/T 818.13-2009 に準拠しており、高純度の無酸素銅導体、XLPE 架橋絶縁体、および難燃性 PVC シースを備えています。定格電圧は0.6/1kV～8.7/10kV、長期使用温度は90℃です。このケーブルは、地下および露天掘り炭鉱の固定配電用に設計されています。これは静的設置用であり、継続的に引きずったり、繰り返し曲げたりする必要があるモバイル機器には使用しないでください。
|
パラメータのカテゴリ |
パラメータ項目 |
テクニカルインデックス |
|
|
構造構成 |
導体材質 |
高純度無酸素銅。単芯ソリッド導体/複数撚りフレキシブル導体で利用可能 |
|
|
導体断面図 |
2.5mm2～300mm2 |
|
|
|
絶縁層 |
XLPE 架橋ポリエチレン絶縁体 |
|
|
|
アーマーレイヤー(オプション) |
スチールテープの外装 |
|
|
|
アウターシース |
PVCポリ塩化ビニルシース;耐油性、耐酸アルカリ性、難燃性 |
|
|
|
コア構成 |
3コアまたは3+1コアはオプション |
|
|
|
電気的性能 |
定格電圧 |
0.6/1kV～8.7/10kV |
|
|
商用周波耐電圧 |
5 分以内に故障することなく AC 電圧テストに合格する |
|
|
|
導体の直流抵抗 |
MT 818 または GB/T 3956 規格の要件を満たします |
|
|
|
難燃性能 |
耐火グレード |
鉱山の作業条件の耐火要件を満たします。短期間の高温環境でも確実に電源を投入 |
|
|
難燃グレード |
MT 386 鉱山で使用される難燃性規格に準拠。炎を取り除くと自己消火します |
|
XLPE 絶縁の指定長期動作温度は 90℃、短期間の短絡温度は最大 250℃です。 XLPE は、PVC 絶縁と比較して、導体負荷と周囲条件を合わせて考慮する必要がある固定電源回路に対してより高い温度定格を提供します。
導体は高純度の無酸素銅で作られており、ケーブル仕様に応じて単線または撚線構造で利用できます。導体断面積、芯線配置、定格電圧は、接続する負荷、伝送距離、設置条件に合わせて選定してください。 DC 導体抵抗は、該当する MT 818 または GB/T 3956 要件に照らしてチェックされます。
外側のシースはケーブルの外部を保護し、鉱山用途向けの難燃性を備えています。提供された仕様には、油および酸/アルカリへの曝露に対する耐性も明記されています。適切なシースの構造を確認する際には、実際の化学物質への曝露、水の状態、温度、機械的ストレスを考慮する必要があります。
追加の機械的保護が必要な設置には、スチールテープで外装された構造が利用可能です。したがって、MYJV22 は装甲層によって非装甲の MYJV 構造と区別されます。最終的な構造は、敷設方法、機械的リスク、および該当するプロジェクトの仕様に従って選択する必要があります。
このケーブル範囲は、継続的なモバイル サービスではなく、固定配電を目的としています。一般的な用途には、地下幹線道路、電気機械チャンバー、固定ポンプ システム、換気装置、コンベア電力回路、その他の固定鉱山配電ポイントが含まれます。

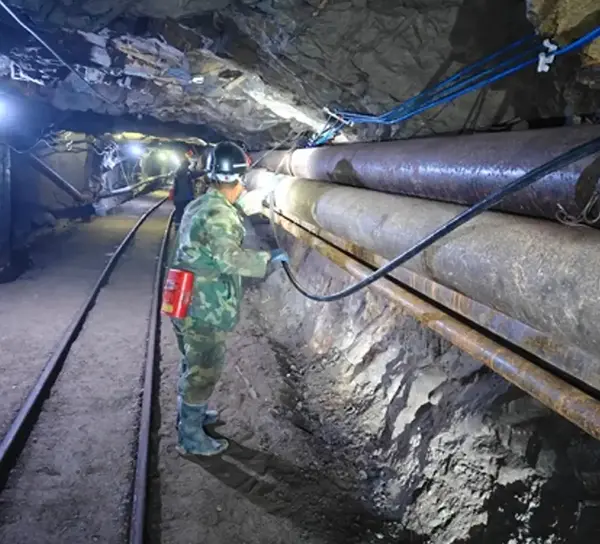

地下設置の場合は、定格電圧、負荷電流、設置ルート、周囲温度、湿気への曝露、および利用可能な機械的保護に対してケーブルの仕様を確認する必要があります。ケーブルが衝撃や圧縮の危険性が高い領域を通る場合は、外装構造を検討する必要があります。
露天掘り鉱山の固定回路には、屋外への暴露、粉塵、雨、温度変化が伴う可能性があります。ケーブルの選択では、必要な電圧レベル、導体サイズ、敷設配置とともに、これらの環境条件を考慮する必要があります。
洗炭プラント、ポンプ室、換気システム、その他の補助設備用の固定電源回路は、機器の負荷と配電距離に応じて指定できます。ケーブルの構造は、すべての鉱山施設に 1 つの仕様を適用するのではなく、実際の環境に合わせてチェックする必要があります。
ご注文前に必要な定格電圧、導体断面積、芯数、外装構造、ケーブル長、取付方法をご確認ください。電源供給経路が長い場合は、予想される負荷に加えて電圧降下や導体抵抗も考慮する必要があります。
受入検査では、製品モデルとケーブル構造を購入仕様書と照合してチェックできます。プロジェクトの要件に応じて、文書とテスト記録には、導体抵抗、絶縁関連テスト、耐電圧結果、難燃性テスト記録が含まれる場合があります。鉱山特有の証明書や追加の検査書類が必要な場合は、生産および出荷前に確認する必要があります。
A: この製品は MT/T 818.13-2009 に従って仕様化されており、導体要件は該当する場合 GB/T 3956 を参照しています。プロジェクトに必要な正確な規格と文書は、選択したモデルと定格電圧に照らして確認する必要があります。
A: 記載されている定格電圧範囲は 0.6/1 kV ～ 8.7/10 kV ですが、技術表には導体断面積が 2.5 mm² ～ 300 mm² と記載されています。コア構成は 3 コアまたは 3+1 コアで、正確な組み合わせは選択したケーブル仕様に応じて異なります。
A: MYJV は XLPE 絶縁、PVC シース構造を指しますが、MYJV22 はスチールテープの外装を追加しています。装甲バージョンは、設置に追加の機械的保護が必要な場合に考慮されます。適切な施工はケーブルのルートや敷設条件によって異なります。
A: いいえ。このケーブルは静的設置および固定配電を目的としています。継続的な引き込み、繰り返しの曲げ、またはその他の移動作業を伴う機器には、通常、その動作条件に合わせて特別に指定された柔軟な採掘ケーブルが必要です。
A: 必要な情報には、通常、定格電圧、導体断面積、コア構成、ケーブル長、数量、設置方法、アプリケーション機器が含まれます。プロジェクトで特定の認証、検査記録、梱包要件、または技術文書が必要な場合は、それらも問い合わせに記載する必要があります。
A: ケーブルモデル、定格電圧、導体サイズ、コア構成、外装タイプ、およびケーブル長を購入仕様と照らし合わせて確認してください。プロジェクトに応じて、受諾前に、関連する電気試験結果、導体抵抗データ、耐電圧記録、難燃性文書、および必要な証明書を確認してください。
固定鉱山配電システムの場合、XLPE 絶縁鉱山電力ケーブルは、電気負荷、定格電圧、設置方法、環境条件に従って選択する必要があります。連続動作を伴うアプリケーションの場合は、機器の機械的要件に合わせてケーブル構造を個別に検討する必要があります。
