モデル：MVV、MVV22。

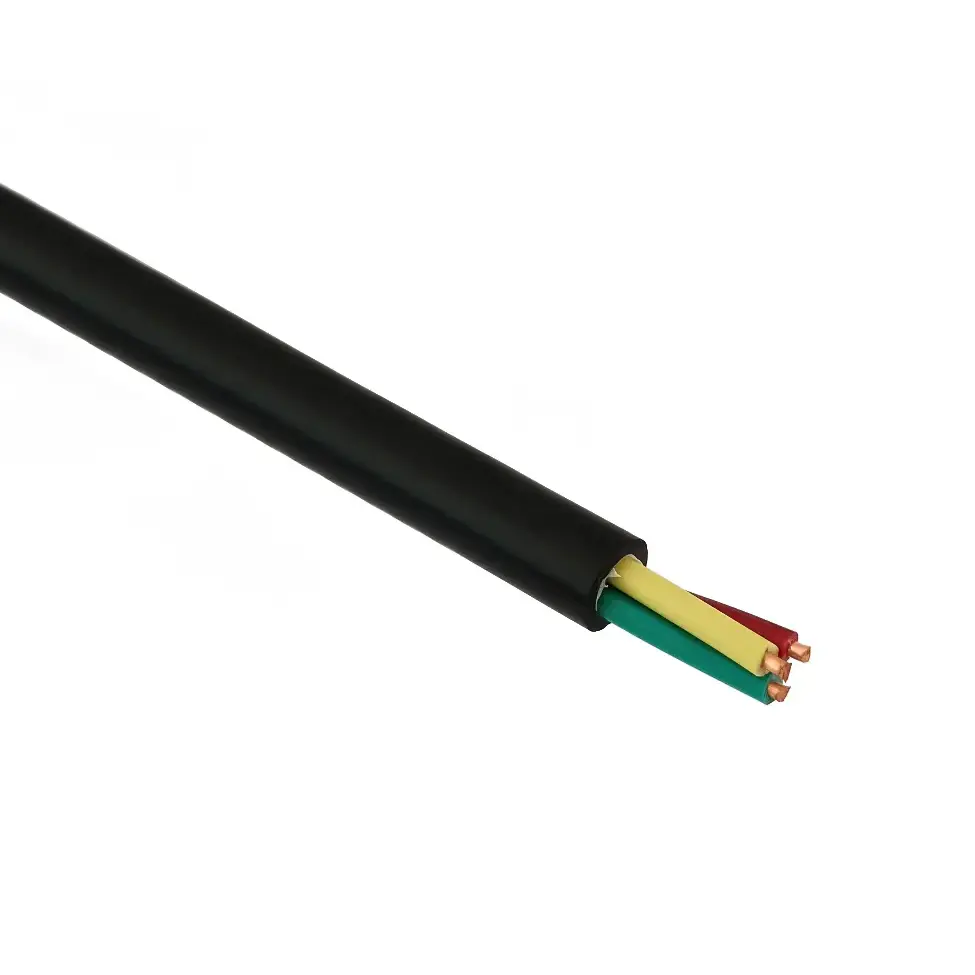

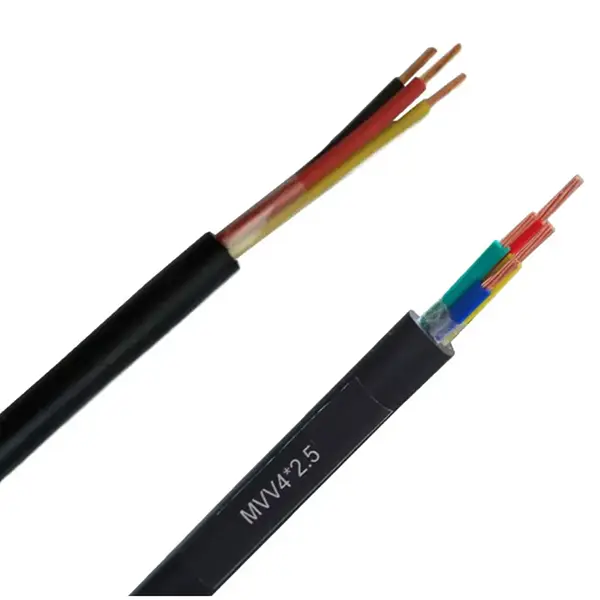

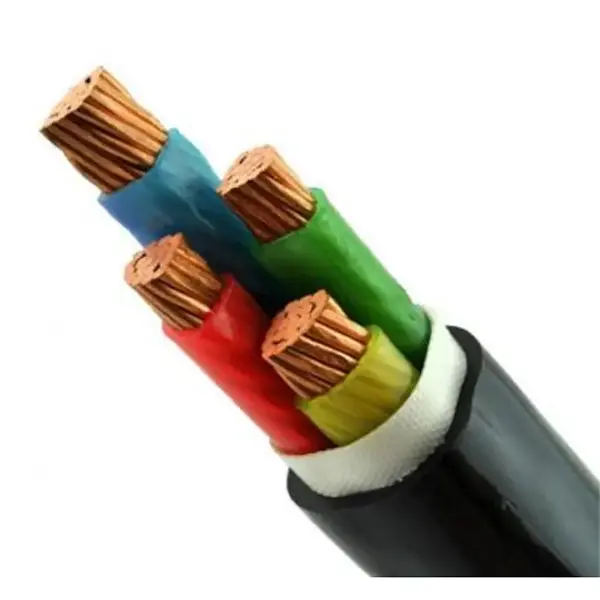

PVC 絶縁鉱山電力ケーブル (MVV) は、MT/T 818.12-2009 規格に従って製造された特別な敷設タイプの鉱山ケーブルです。無酸素銅導体と難燃性PVC絶縁体およびシースを採用しています。定格電圧：0.6/1kV、1.8/3kV。地下炭鉱や露天掘り炭鉱の過酷な作業条件に合わせて開発され、過酷な環境に耐える難燃性、防爆性を備えた鉱山内固定送電専用です。
|
パラメータのカテゴリ |
パラメータ項目 |
テクニカルインデックス |
|
構造構成 |
導体材質 |
高純度無酸素銅。単芯単線導体 / 複数撚線フレキシブル導体（オプション） |
|
|
導体断面図 |
1.5mm2～300mm2 |
|
|
絶縁層 |
PVC絶縁 |
|
|
アーマーレイヤー(オプション) |
スチールテープの外装 |
|
|
アウターシース |
PVCポリ塩化ビニルシース;耐油性、耐酸アルカリ性、難燃性 |
|
|
コア構成 |
3コアまたは3+1コアはオプション |
|
電気的性能 |
定格電圧 |
0.6/1kV、1.8/3.3kV |
|
|
絶縁抵抗 @20℃ |
≧10MΩ・km |
|
|
商用周波耐電圧 |
5分以内に故障することなくAC電圧テストに合格 |
|
|
導体の直流抵抗 |
MT 818 または GB/T 3956 規格の要件を満たします |
|
難燃・耐火性能 |
耐火グレード |
鉱山の作業条件の耐火要件を満たします。短期間の高温環境下でも確実に電源を投入 |
|
|
難燃グレード |
MT 386 鉱山難燃性規格に準拠。炎を取り除くと自己消火します |

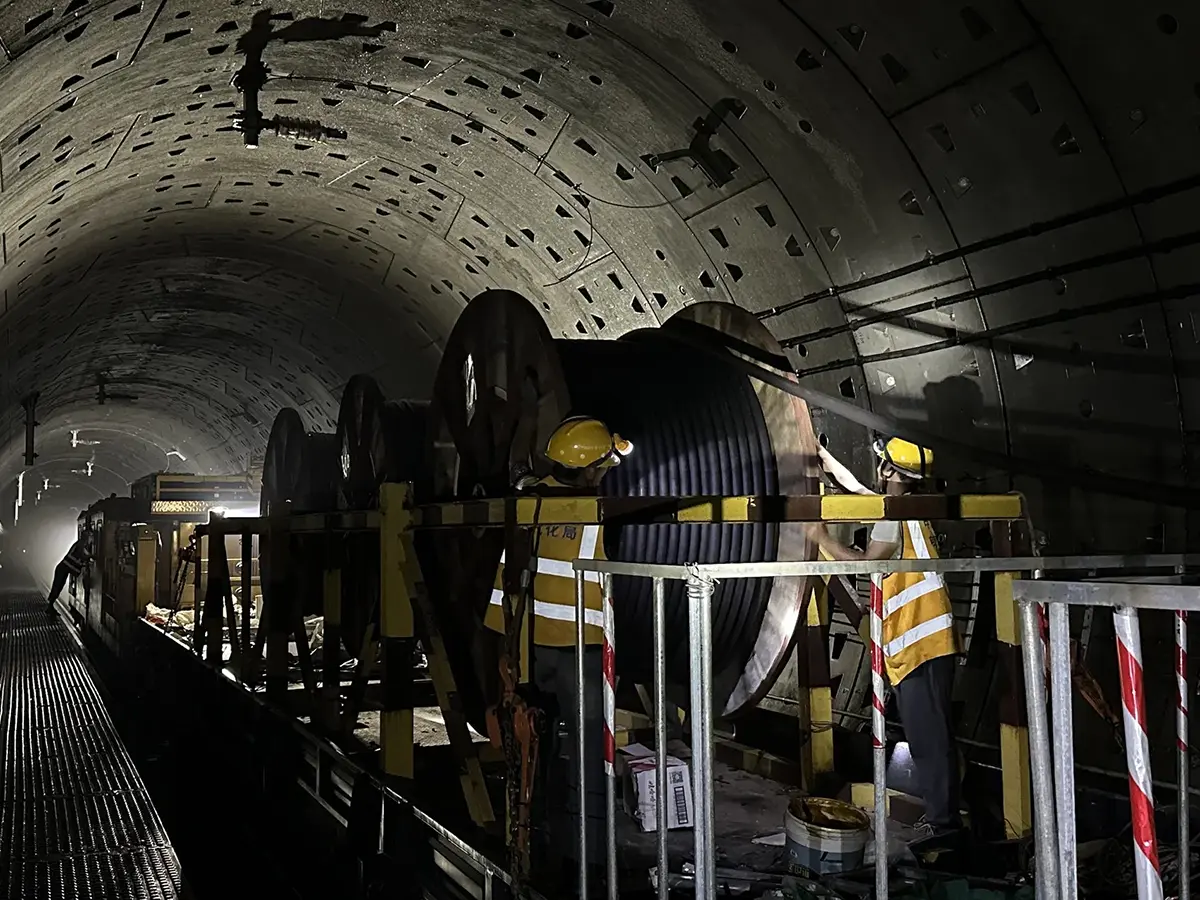

地下幹線道路および支線道路の固定送電線に使用され、地下照明、監視、通信機器、小型固定電気機械装置に連続電力を供給します。山西省金城市の道路改修プロジェクトに大量導入後、年間の送電線故障率が 90% 減少しました。
地下水ポンプ、ファン、コンベアなどの高出力固定設備の電源接続に適しています。低損失かつ高安定性を特徴とするため、長期間の設備稼働時の不安定な電圧や過熱によるトリップの問題を解決し、継続的な鉱山生産を保証します。
オフィスゾーン、ストックヤード、地上電気機械設備、露天掘り鉱山の仮設配電ハウスへの送電。耐紫外線性、防雨性、防塵性、耐老化性があり、屋外の複雑な露天掘り条件に適しています。
洗炭工場、鉱山居住区、鉱山工場をサポートするための固定電源ケーブル敷設。フルシーンおよびフルゾーンの炭鉱用途向けに標準化された汎用電源ケーブルです。
難燃性の低さ、発火時の炎の広がり、重煙中毒の危険性、漏電故障など、一般的なケーブルの一般的な欠陥に効果的に対処します。鉱山の電気火災や感電事故を防止し、鉱山の安全生産規制に対する違反を回避します。
湿気、粉塵、腐食性の鉱山環境によって引き起こされるシースの剥離、亀裂、絶縁不良などの一般的なケーブル障害を対象としています。 PVC 絶縁鉱山電力ケーブルは耐候性を強化した技術を採用しており、耐用年数を大幅に延長し、頻繁な交換コストを削減します。
不純な導体、高抵抗、激しい発熱、急速な電圧降下などの劣悪なケーブルの欠点を改善します。長距離の道路や高出力機器への安定した電力供給を保証し、機器のシャットダウン故障確率を低減します。
有効な規格や資格を持たない小規模工場からの規格外品が鉱山保安検査に合格しないトラブルを排除します。プロジェクトの円滑な完了と入札の実施を促進するために、完全な準拠文書をいつでも提供できます。
社内工場の生産能力と在庫リザーブを活用して、通常仕様の在庫切れ、長いカスタマイズサイクル、中間業者の値上げなどの業界の問題点を解決します。工場直送、短納期、オンデマンドカスタマイズを実現。
MVV シリーズは、該当するケーブル構造と導体に関する MT/T 818.12-2009 および GB/T 3956 の要件を参照して製造されています。製品文書には、選択した仕様およびプロジェクト要件に従って、工場検査記録、電気試験結果、および難燃性試験記録を含めることができます。特定の鉱山の安全またはプロジェクトの受け入れ要件が適用される場合は、納入前に正確な規格と文書セットを確認する必要があります。

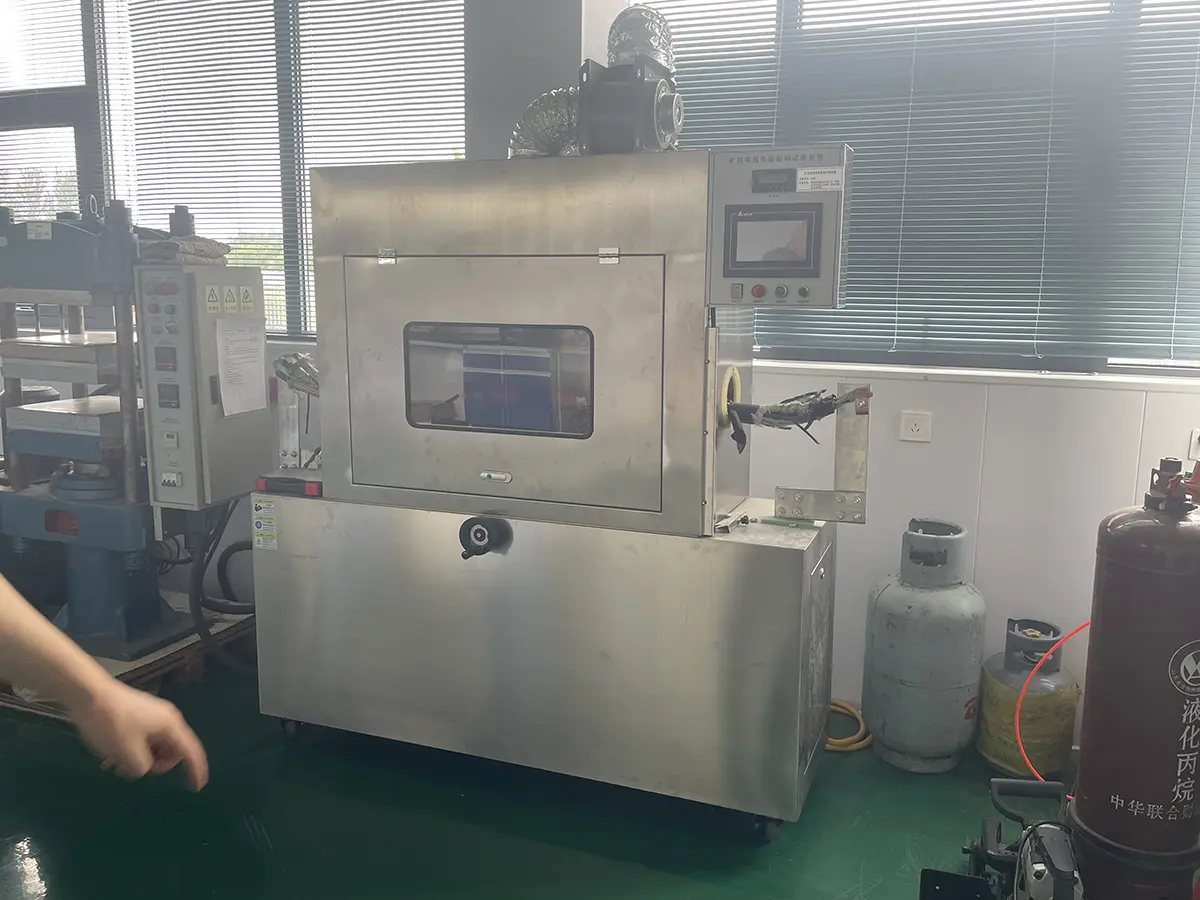

品質管理には、入荷した材料、生産段階の検査、完成したケーブルのテストが含まれます。主な検査項目には、導体抵抗、絶縁抵抗、耐電圧、寸法の均一性、難燃性能などが含まれます。特定の許容差またはテスト値が必要な場合は、選択したケーブルの技術仕様および適用される規格に照らして検証する必要があります。
Qiancheng は電力および鉱山ケーブル製品のケーブル製造および試験施設を運営しています。ケーブルモデル、導体断面積、コア構成、定格電圧、必要数量に応じて生産を手配できます。プロジェクトの注文の場合、製造前に技術仕様と製造要件をレビューできます。
通常のケーブル仕様は、生産の可用性に応じて提供できますが、プロジェクトの注文では、特定のコア配置、導体サイズ、ケーブル長、および文書要件を検討することができます。出荷前に、注文情報と照らし合わせて製品の仕様や検査要件を確認できます。
ケーブル構造は、継続的な引きずりや曲げを受ける機器ではなく、固定配電用途を目的としています。したがって、選択では、設置方法、機械的動作、電圧レベル、負荷および環境条件を考慮する必要があります。移動性の高い採掘機器の場合は、柔軟なゴム被覆の採掘ケーブルの方が適切な場合があります。
A: 製品情報では、該当する鉱山ケーブルの構造については MT/T 818.12-2009 を参照し、導体要件については GB/T 3956 を参照しています。正確に適用される規格とサポート文書は、選択したモデルとプロジェクトの仕様に従って確認する必要があります。
A: リストされている MVV 仕様には、0.6/1 kV および 1.8/3 kV の定格電圧が含まれており、技術データに従ってシングルコア、3 コア、および 3+1 コア構成が利用可能です。導体の断面積は、指定された構造に応じて 1.5 mm² ～ 120 mm² の範囲になります。
A: 選択された構造が現場の要件を満たしている場合、このケーブルは、湿気、粉塵、その他の環境要因が存在する地下エリアでの固定設置を検討できます。ケーブルを選択する際には、同じ仕様がすべての鉱山環境に適していると仮定するのではなく、水への曝露、温度、化学物質との接触、設置条件を確認する必要があります。
A: 通常、固定配電アプリケーション向けに設計されています。連続的な引きずり、曲げ、ねじりを伴う石炭剪断機やその他の機器には、通常、移動サービス用に特別に設計された柔軟な採掘ケーブル構造が必要です。
A: 必要な定格電圧、導体断面積、コア構成、ケーブル長、数量、設置方法、適用機器を提供してください。プロジェクトで特定の採掘証明書、検査報告書、またはその他の技術文書が必要な場合は、これらの要件も含める必要があります。
A: 製品モデル、定格電圧、導体サイズ、コア構成、ケーブル長を最初に購入仕様と照らし合わせて確認する必要があります。プロジェクトによっては、導体抵抗、絶縁抵抗、耐電圧、難燃性能、および必要な文書も検査の対象となる場合があります。
固定鉱山配電システムの場合、電気負荷、設置方法、環境条件に応じて PVC 絶縁鉱山電力ケーブルを選択する必要があります。設置に機器の連続移動が伴う場合は、ケーブルの構造を個別に検討して、その機械的特性が用途に適合していることを確認する必要があります。
