指定された火災にさらされている間通電状態を維持する必要がある低電圧回路用に、アルミニウム PVC 耐火電力ケーブルは、アルミニウム導体と電気絶縁、専用の耐火層、および PVC 保護シースを組み合わせています。これは、火災継続要件が定義されている非常用配電およびその他の回路を対象としています。
この範囲は 1.5 mm² ～ 1000 mm² の導体サイズをカバーしており、さまざまな設置条件下での導体抵抗、耐電圧、および電流容量に関する電気データが提供されます。最終的なケーブルの選択は、回路負荷、配線の長さ、設置方法、許容電圧降下、および該当する火災安全要件によって異なります。
|
公称断面積 (mm²) |
断熱材の厚さ (mm) |
シースの厚さ (mm) |
おおよそのケーブル外径 (mm) |
導体の直流抵抗 (Ω/km)Al |
試験電圧 (kV/5分) |
空気中の電流容量(A) (A)-アル |
直接埋設土壌中の電流容量(A)-Al |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |

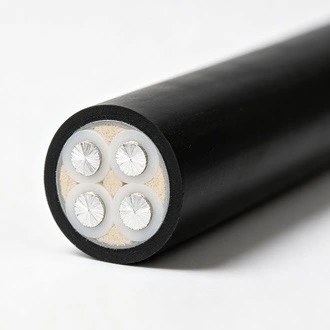

ケーブルは 4 つの機能層を中心に構築されており、通常の動作中および指定された耐火試験条件下で連携して機能します。アルミニウム導体は電気負荷を運びますが、絶縁体は電気的分離を提供します。専用の耐火層が高温にさらされたときに回路を保護し、PVC シースが外側の保護面を形成します。
通電導体としてアルミニウムが使用されています。銅と比較して密度が低いため、特に長いケーブル配線の場合、ケーブルの重量と取り扱いに影響する可能性があります。ただし、アルミニウム導体には適切なサイズと互換性のある終端コンポーネントが必要です。導体断面積を選択する前に、電流容量、電圧降下、設置条件を考慮する必要があります。
耐火層は、指定された火災にさらされている間、電気コアを熱保護することを目的としています。その機能は難燃性とは区別されるべきです。難燃性材料は主に火炎の伝播を制限することを目的としていますが、耐火ケーブル構造は定義された火災試験条件下で回路の動作を維持するために評価されます。
絶縁体は導体の周りに必要な電気的分離を提供し、PVC シースは完成したケーブルを取り扱いや設置中の通常の外部接触から保護します。表に示されている絶縁体とシースの厚さは導体のサイズによって異なり、ケーブルの寸法仕様の一部を形成します。
火災関連の電力回路の場合、ケーブルの性能は難燃性だけでは評価できません。電気的導通、絶縁状態、導体抵抗、および該当する火災試験条件をすべて一緒に考慮する必要があります。付属の製品データでは、3.5 kV/5 分の試験電圧が指定されており、空中および直接埋設土壌への設置用に個別の通電値が提供されています。
提供された製品情報には、750 °C の試験条件下で 90 分間の耐火性能が指定されています。この値は、ケーブルが実際の火災のたびに同じ期間電力を維持するという普遍的な記述ではなく、指定されたケーブル構造およびテスト方法に関連するテスト結果として理解されるべきです。プロジェクトの承認は、該当する試験報告書と地域の防火要件に基づいて行う必要があります。
導体の直流抵抗は、該当するアルミニウム導体サイズの技術表に記載されています。放熱量は設置条件により変化するため、電流値は空中設置と直接埋設の場合に分けて記載しています。実際のケーブルのサイジングでは、周囲温度、ケーブルのグループ化、埋設条件、配線の長さ、許容される電圧降下も考慮する必要がある場合があります。
リストされている 3.5 kV/5 分の値は、提供された製品データで指定された試験電圧と期間を表しています。耐電圧試験は、定義された試験条件の下で絶縁システムをチェックするために使用されます。プロジェクトの承認のためにケーブルを提出する際には、製品ドキュメントと該当する製造規格を確認する必要があります。
ケーブルの選択は、電気負荷から始めて、実際の設置環境に照らして確認する必要があります。緊急回路や火災関連回路の場合は、ケーブルを注文する前に、必要な耐火期間と適用される構造要件も確認する必要があります。
公称断面積は、動作電流、電圧降下、設置条件に応じて選択する必要があります。長距離回路の場合、導体の通電容量が十分である場合でも、電圧降下が重要なサイズ決定要素になる可能性があります。したがって、最終的な選択は、電流容量のみではなく、完全な回路設計に基づいて行う必要があります。
ケーブル トレイまたはその他のオープン ルートに設置する場合、熱放散、ケーブル間隔、周囲温度、および搭載されたケーブルの数が許容電流に影響を与える可能性があります。表の空気電流値は製品の参考データを提供するものであり、関連する設置基準と合わせて適用する必要があります。
直接埋設または地下ケーブルトレンチの設置では、土壌の熱条件、埋設の深さ、ケーブルの間隔、排水、および機械的保護を考慮する必要があります。表内の直接埋設電流値は、設置固有の参考値であり、プロジェクト固有のケーブル計算の代替として扱うべきではありません。
アルミニウム導体は、アルミニウム導体および指定された電気負荷に適した端子、ラグ、またはコネクタを使用して接続する必要があります。接続部での正しい導体の準備と圧縮は重要です。これは、不適切に準備された終端により接触抵抗が増加し、局所的な発熱が生じる可能性があるためです。
アルミニウム PVC 耐火性電力ケーブルは、定義された火災状態の間の電気サービスの継続がプロジェクト要件の一部である低電圧配電回路用に指定できます。一般的な用途には、選択された非常用電源回路、火災関連の電気負荷、公共の建物、産業施設、地下配電ルートなどがあります。
このケーブルは、火災にさらされている間、ケーブル システムが指定された期間回路動作を維持する必要がある、指定された非常用電力回路に使用できます。必要な耐火レベルは、プロジェクトの設計と適用される現地の規制から確認する必要があります。
アプリケーションには、病院、学校、商業ビル、および非常用電気システムが設置されているその他の施設内の選択された電源回路が含まれる場合があります。特定のケーブル構造が必要かどうかは、建物の設計、防火戦略、適用される電気法および消防法によって異なります。
工場や産業施設では、このケーブルは、アルミニウム導体と定義された耐火性能要件が指定されている非常配電、火災関連機器、その他の低電圧回路として検討できます。ケーブルのサイズは電気負荷と設置ルートに適合する必要があります。
設置設計でこのケーブル構造が許可されている場合、地下配電ルートやケーブル トレンチでは、利用可能なより大きな導体サイズを検討できます。設置前に、埋設条件、機械的保護、放熱を確認する必要があります。

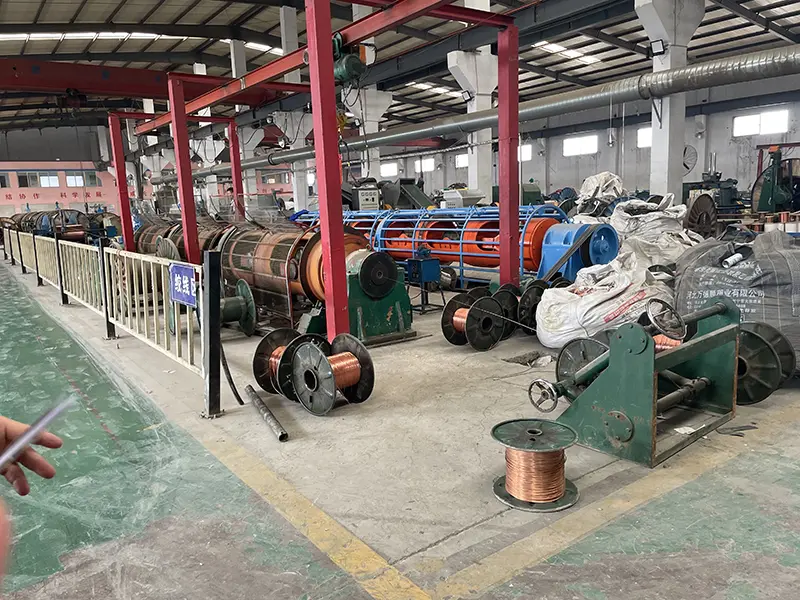

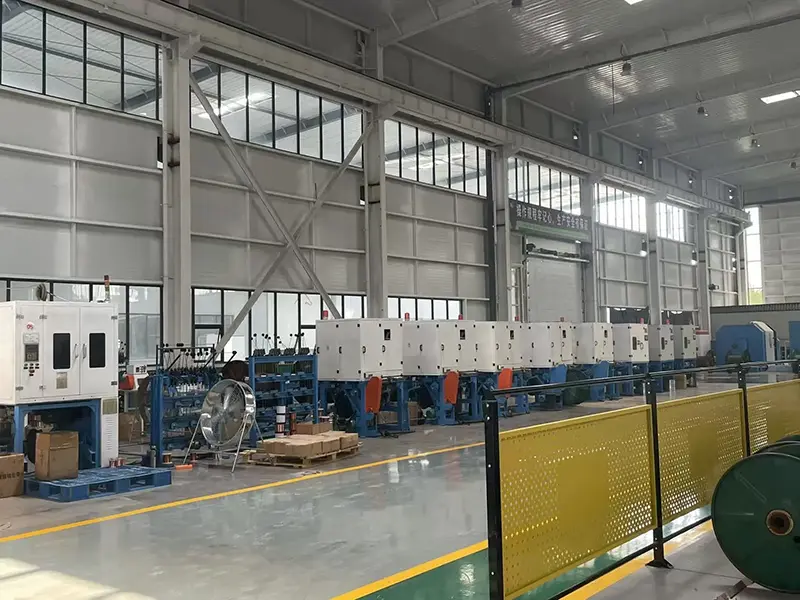

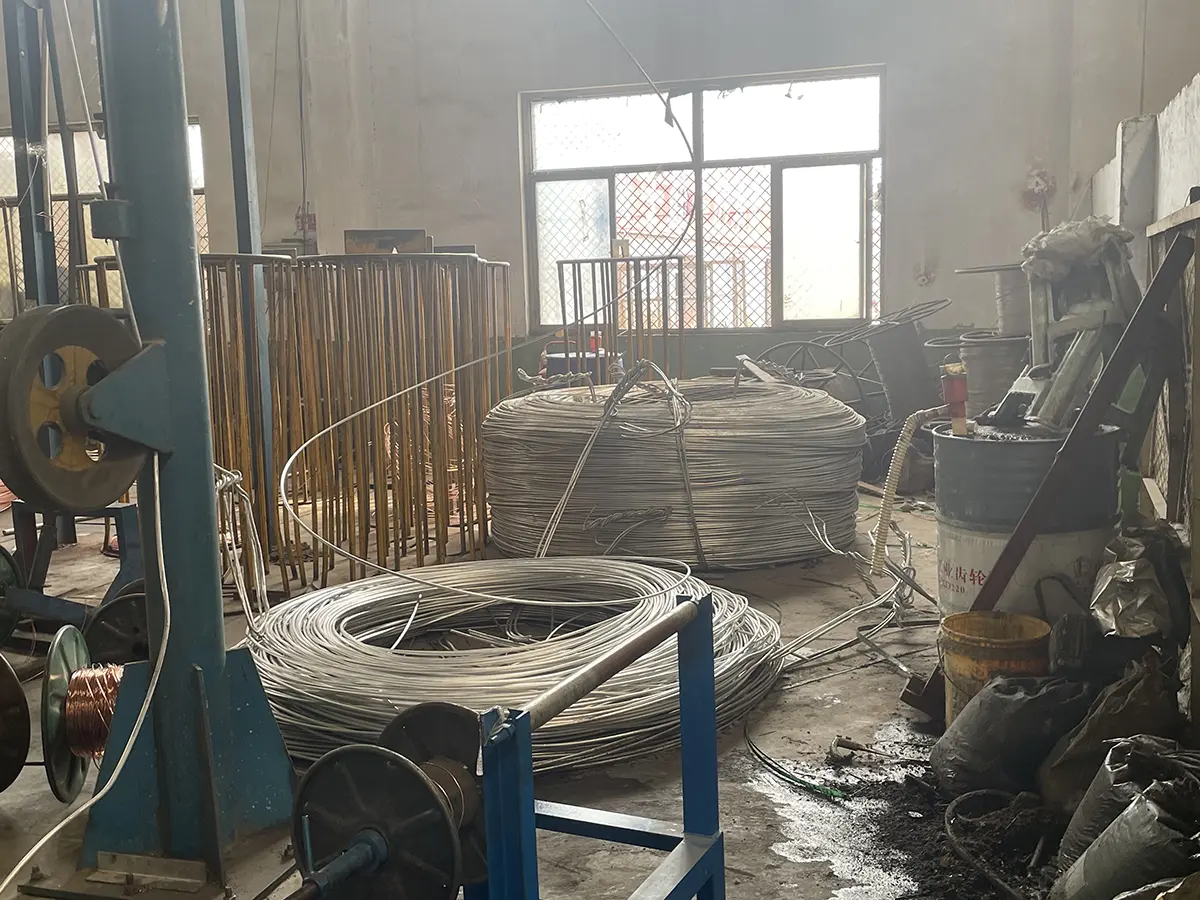

Qiancheng Cable は独自のケーブル製造ワークショップと試験施設を運営しています。製造プロセスには、導体加工、絶縁押出、耐火層の塗布、外被押出が含まれます。関連する製造および検査記録は、完成したケーブルの寸法と電気的特性を管理するための基礎となります。

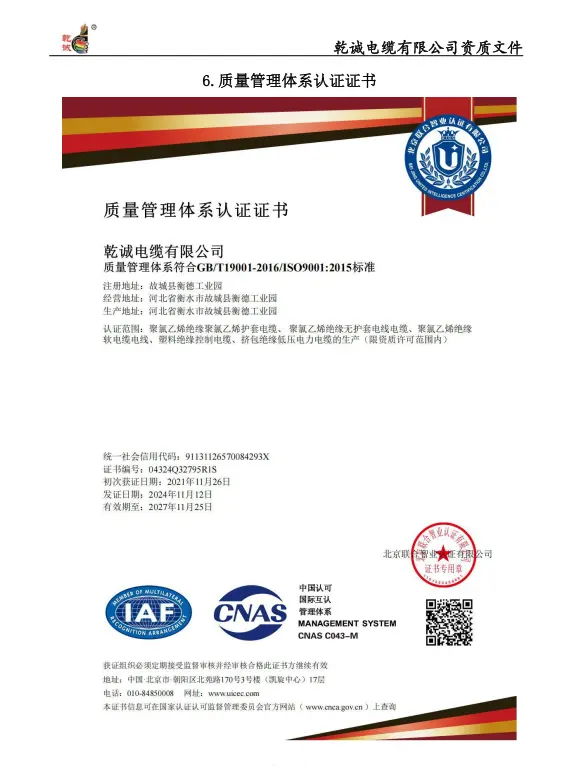

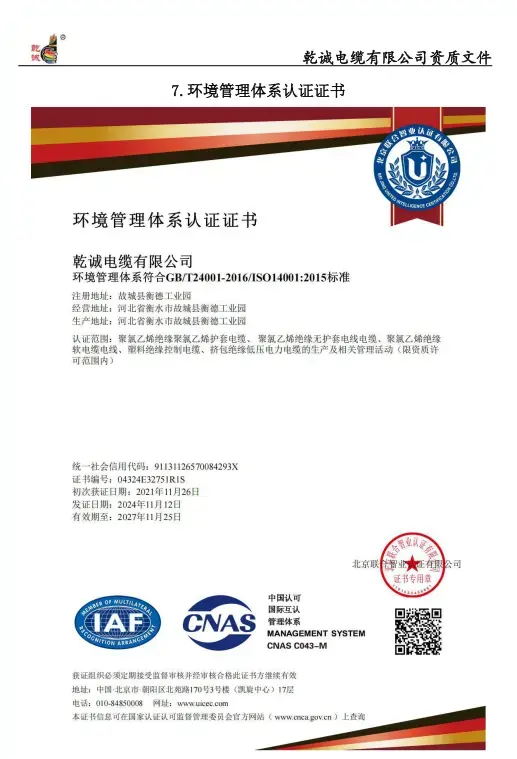

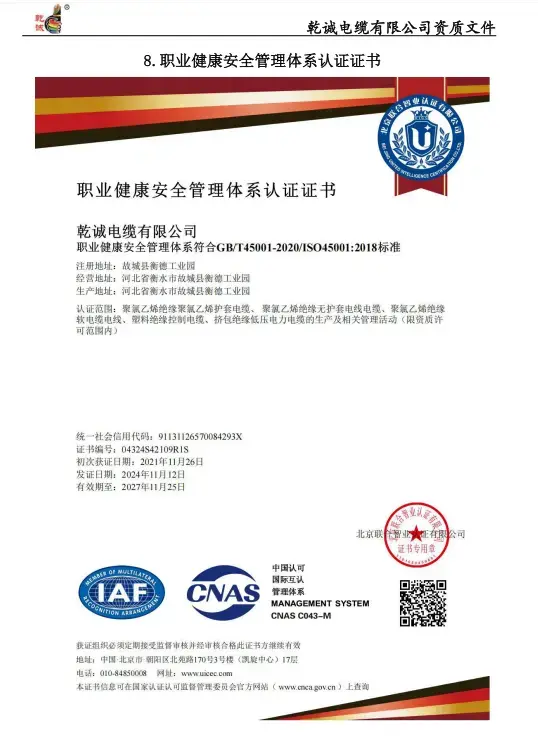

Qiancheng Cable は、ISO9001 品質管理、ISO14001 環境管理、および ISO45001 労働安全衛生認証とともに、国家産業用ケーブル生産ライセンスを取得しています。これらの文書は会社の生産および管理システムに関する情報を提供し、サプライヤーの認定時に確認できます。
プロジェクトの調達では、製品名だけでケーブルを選択するのではなく、実際の電気および防火仕様に照らしてケーブルをチェックする必要があります。見積もりや技術的な提出を依頼する際には、必要な導体断面積、動作電圧、負荷電流、ケーブル長、設置方法、周囲または土壌条件、ケーブルのグループ化、許容電圧降下、および必要な火災試験条件などの情報が役立ちます。
ケーブルが建設プロジェクトに提出される場合、購入者はレビューのために該当する技術データ、テスト文書、および資格証明書を要求することもできます。これにより、製造および設置の前に、選択した構造およびテスト要件をチェックすることができます。
耐火性は、定義された火災試験条件下で指定された期間動作し続けるケーブル回路の能力に関係します。難燃性は主に、ケーブルに沿った火炎の広がりを制限することに関係します。ケーブルは、同じ耐火性能に分類されていなくても、難燃特性を備えている場合があります。
アルミニウムは、低電圧配電用の低密度導体オプションを提供します。ケーブルの重量と取り扱いを考慮する場合に関連する可能性があります。アルミニウムは銅とは電気的および接続特性が異なるため、それに応じて導体のサイズと終端コンポーネントを選択する必要があります。
提供された製品情報では、750 °C のテスト条件で 90 分間と指定されています。これは、指定されたケーブル構造に対して定義されたテスト条件を指します。実際の結果は設置、火災への曝露、および適用可能なテスト方法によって異なるため、実際の火災のたびに同一の回路性能が保証されるものとして解釈されるべきではありません。
選択には、負荷電流、電圧降下、ケーブル長、設置方法、周囲条件、ケーブルのグループ化、および必要な耐火性能レベルを考慮する必要があります。表に記載されている電流値は、空中および直接埋設土壌に設置する場合の参考データです。
製品データには直接埋設土壌の電流値が含まれています。実際の適合性は、ケーブルの構造、埋設条件、機械的保護、土壌の熱特性、および該当する設置要件に従って確認する必要があります。
端子またはコネクタは、アルミニウム導体および指定された負荷に適している必要があります。導体の適切な準備と圧縮は、信頼性の高い電気接続を維持し、過剰な接触抵抗や局所的な加熱を避けるために重要です。
プロジェクトの要件に応じて、サプライヤーと製品の評価のために、技術データ、製品テスト文書、企業認定証明書を提供できます。火災関連の用途の場合、承認前に関連する火災試験文書をプロジェクト仕様書と合わせてレビューする必要があります。
