アルミニウム XLPE 耐火電力ケーブルは、定義された火災継続要件を持つ低電圧電力回路向けに、アルミニウム導体、XLPE 絶縁体、耐火性マイカ層、保護 PVC シースを使用しています。この構造は、電気性能と防火性能の両方を考慮する必要がある建物の配線、屋外ルート、ケーブルトレンチ、その他の設置向けに指定できます。
製品範囲は、公称導体断面積 1.5 mm² ～ 1000 mm² をカバーします。以下の技術表には、空気中および直接埋設土壌に設置する場合の、対応する絶縁体およびシースの厚さ、おおよその外径、導体の DC 抵抗、試験電圧および基準電流容量の値が記載されています。
|
公称断面積 (mm²) |
断熱材の厚さ (mm) |
シースの厚さ (mm) |
おおよそのケーブル外径 (mm) |
導体の直流抵抗 (Ω/km)Al |
試験電圧 (kV/5分) |
空気中の電流容量(A) (A)-アル |
直接埋設土壌中の電流容量(A)-Al |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
ケーブルには複数の機能層が使用されており、各層は異なる電気的または環境的目的に役立ちます。導体は通常の動作中に電流を流し、XLPE は電気絶縁を提供し、マイカ層は耐火のために使用され、PVC シースは外部の機械的および環境的保護を提供します。特定の設置用にケーブルを選択する場合は、これらの機能を併せて考慮する必要があります。
導体はアルミニウム製で、幅広い公称断面積で入手可能です。銅と比較して、アルミニウムは密度が低いため、ケーブルの重量を軽減でき、長いケーブルルートでの取り扱いが簡素化される可能性があります。電気抵抗や終端特性が銅とは異なるため、ケーブルを選択する際には導体サイズ、許容電圧降下、接続方法を確認する必要があります。

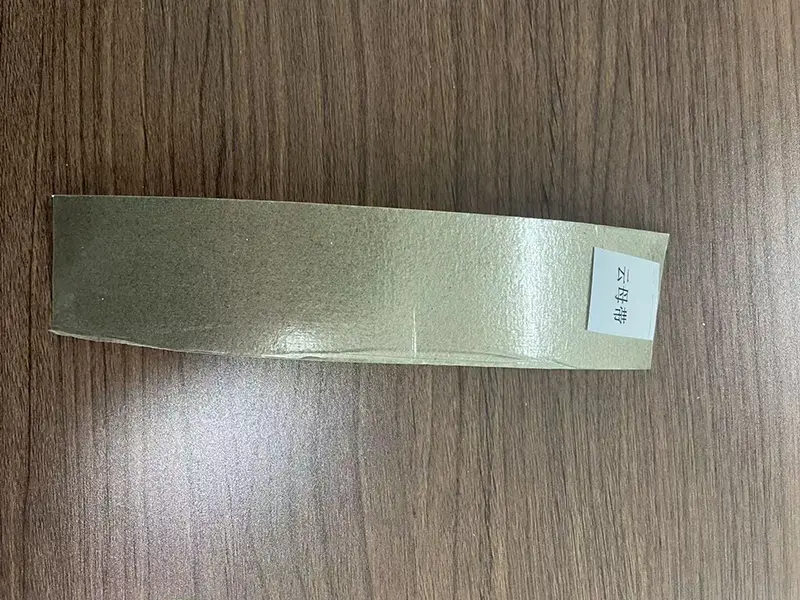

マイカテープはケーブル構造の耐火部分を形成します。指定された耐火試験条件下では、無機雲母材料が導体の周囲に耐熱バリアを形成し、外側のポリマー材料が高温にさらされたときに電気絶縁を維持するのに役立ちます。実際の耐火性能は、該当する製品試験報告書と試験方法に照らして検証する必要があります。
XLPE (架橋ポリエチレン) は、導体の周囲の一次絶縁体として使用されます。付属の製品仕様では、導体の長期動作最大温度は 90 °C とされています。 XLPE は、従来の PVC 絶縁体と比較して、より高い動作温度性能と熱老化に対する耐性が必要とされる電力ケーブルに一般的に選択されます。
外側の PVC シースは、輸送、敷設、および通常の使用中に内部ケーブル層を保護します。屋外用途の場合、シースの配合は必要な UV、湿気、および環境暴露に適合する必要があります。地下に設置する場合は、すべての埋設環境が同等であると仮定するのではなく、土壌の状態、機械的保護、水への曝露も考慮する必要があります。
火災関連の電力回路の場合、関連する性能は火炎伝播に限定されません。耐火ケーブルは、定義された耐火試験の下で回路が電気的導通を維持できるかどうかによって評価されます。通常の電気特性、絶縁性能、導体抵抗、設置条件は日常の操作においても重要です。
提供された製品情報には、750 °C、90 分間の耐火試験条件が指定されています。これは、あらゆる火災におけるケーブルの動作の普遍的な予測ではなく、製品固有のテスト条件として扱う必要があります。ケーブルが建設プロジェクトに提出されるときは、対応する火災試験レポート、試験方法、および必要な回路完全性期間をプロジェクトの仕様と照らし合わせてチェックする必要があります。
技術表には、該当するアルミニウム導体サイズの DC 抵抗値がリストされており、空気中および直接埋設土壌に設置する場合の個別の電流容量の数値が示されています。これらの値は、周囲温度、ケーブル グループ、土壌の熱条件、設置深さ、配線の長さ、および許容電圧降下と併せて解釈する必要があります。
提供された製品データによると、記載されている試験電圧は 5 分間で 3.5 kV です。耐電圧試験は、ケーブル絶縁システムの定義されたチェックを提供します。最終承認の前に、該当する製造基準とプロジェクトのテスト要件を確認する必要があります。
ケーブルの選択は、公称導体サイズだけではなく、電気負荷と設置環境から始める必要があります。緊急回路または火災関連回路の場合は、注文前に必要な耐火期間と該当する建物または電気要件も確立する必要があります。
導体の断面積は、動作電流、電圧降下、配線の長さ、および設置条件に対してチェックする必要があります。より長いルートの場合、計算された電流容量が十分であっても、電圧降下によって必要な導体サイズが決まる場合があります。技術表の値は製品参考データであり、該当するケーブルサイジング方法とともに使用する必要があります。
ケーブル トレイ、シャフト、または同様のルートに設置する場合は、ケーブルの間隔、曲げ半径、周囲温度、および機械的保護を考慮する必要があります。引っ張る際、ケーブルは、シースや内部の耐火層を損傷する可能性のある鋭いエッジや過度の機械的力から保護する必要があります。
屋外の頭上ルートの場合、シースは予想される紫外線暴露と気象条件に適している必要があります。設置時には、サポートの間隔、ケーブルの重量、機械的負荷、周囲温度を考慮する必要があります。ケーブルが機械的衝撃やその他の現場特有の危険にさらされる場合は、追加の保護が必要になる場合があります。
ケーブルの構造やプロジェクトの仕様によって直接埋設が許可されている場合は、溝の深さ、土壌の熱特性、排水、ケーブルの間隔、機械的保護を検討する必要があります。表内の直接埋設電流容量の数値は参考値であり、プロジェクト固有のケーブル計算に代わるものではありません。
アルミニウム導体には、アルミニウム導体および指定された電気負荷に適した端子、ラグ、またはコネクタが必要です。接続の準備が不十分だと接触抵抗が増加し、局所的な加熱が発生する可能性があるため、正しい剥離、導体の準備、圧縮、および接合部の保護が重要です。終端方法は、コネクタの製造元の設置要件に従う必要があります。
アルミニウム XLPE 耐火性電力ケーブルは、定義された火災条件下で電気動作を継続することがプロジェクト要件の一部である低電圧回路に検討できます。一般的な用途には、非常用配電、特定の火災関連負荷、公共の建物、産業施設、地下配電ルートなどがあります。
アプリケーションには、指定された非常用電源回路、消火ポンプ、非常用照明、および電気および防火設計によって特定されるその他の負荷が含まれる場合があります。必要な耐火持続期間は製品名だけで選ぶのではなく、工事仕様書でご確認ください。
病院、学校、ショッピング センター、オフィス ビル、その他の公共施設には、定義された耐火性能特性を必要とする回路が含まれている場合があります。ケーブルのタイプ、導体サイズ、耐火等級は、建物の電気設計、避難戦略、適用される地域の規制に従って選択する必要があります。
アルミニウム導体のオプションは、導体の重量が技術的に考慮される産業施設、地方自治体のプロジェクト、その他の施設におけるより長い低電圧配電ルートのために検討できます。負荷電流、電圧降下、配線条件、設置方法などをご確認の上、ケーブルをご指定ください。
製品表に記載されている大きい導体サイズは、地中配線ルートを検討する際の参考としてご利用いただけます。ケーブルトレンチと埋設設備では、土壌の状態、排水、機械的保護、熱放散に注意する必要があります。特定の製品の承認がない限り、長期間の水浸漬は許容されると想定すべきではありません。

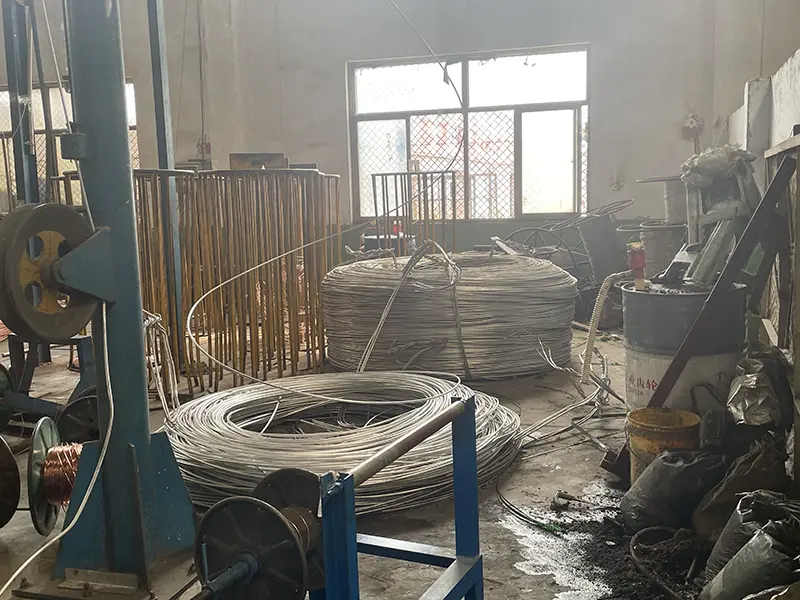

Qiancheng Cable は自社の生産施設を通じてケーブルを製造し、製品検査のためのテスト能力を維持しています。関連する製造段階には、導体の加工、絶縁体の押出成形、耐火層の塗布、および外側シースの押出成形が含まれます。製造記録と検査記録は、バッチの識別と製品検証のためのサポート情報を提供します。

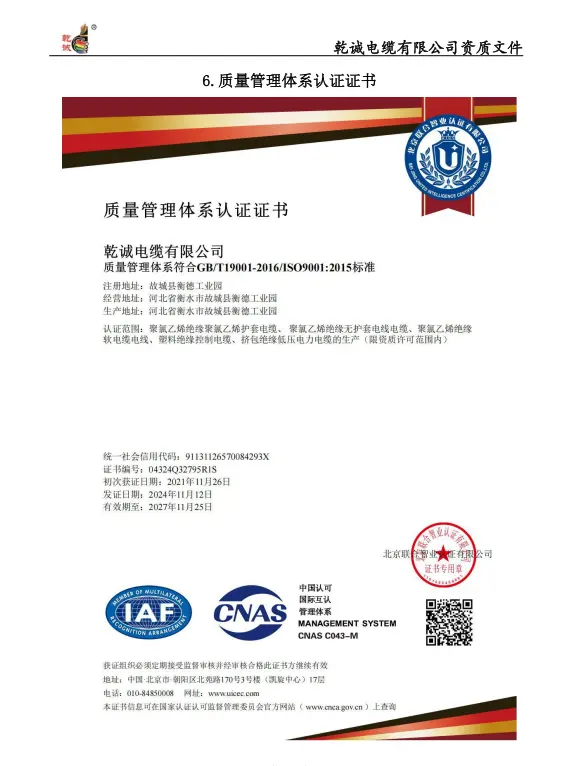

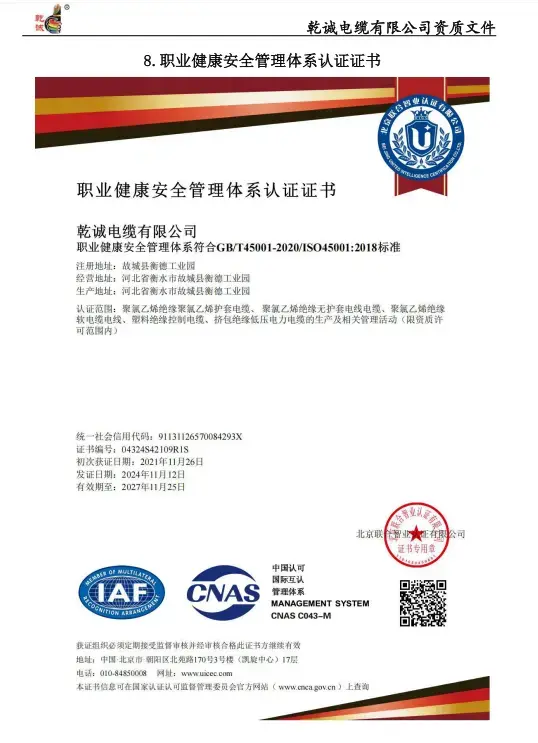

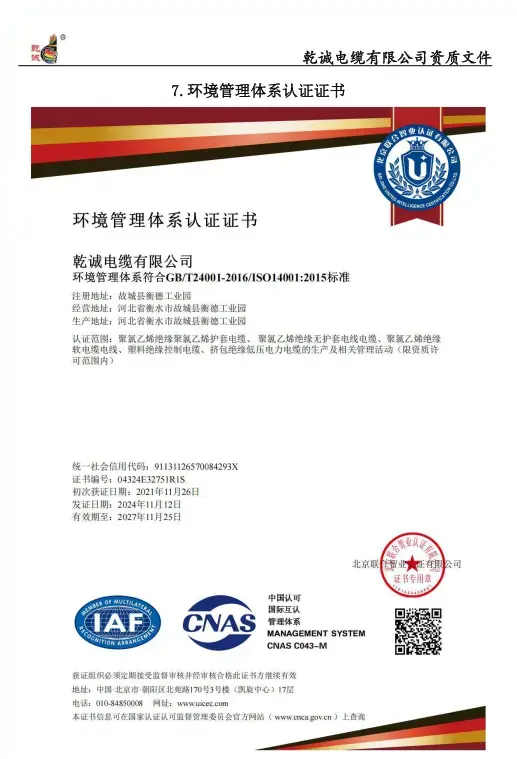

入手可能な企業文書には、ISO 9001 品質管理、ISO 14001 環境管理、ISO 45001 労働安全衛生認証、および関連する生産資格が含まれます。製品固有の火災試験レポートと電気試験記録は、対象プロジェクトの要件に従ってレビューする必要があります。
適用される規格は、ケーブルの構造、定格電圧、耐火性能要件、目的地市場によって異なります。提供される製品情報は、電源ケーブル構造については GB/T 12706、耐火性試験については GB/T 19216、低電圧電源ケーブルについては IEC 60502-1、回路完全性試験については IEC 60331 を参照しています。特定の製品を承認のために提出する前に、正確な標準エディションとテスト構成を確認する必要があります。
輸出プロジェクトの場合、仕向国およびプロジェクトの仕様に応じて追加の要件が適用される場合があります。必要に応じて、出荷前に関連する技術文書と適合文書を確認して、該当する地域の要件に従って製造とテストを手配できます。
見積もりや技術的なレビューの場合、必要な導体断面積、動作電圧、推定負荷電流、ケーブル長、設置方法、周囲または土壌条件、ケーブルのグループ、および許容電圧降下を提供すると役立ちます。火災関連回路の場合、必要な火災試験温度、期間、および適用される試験規格も記載する必要があります。
プロジェクトの承認が必要な場合、購入者は、供給されたケーブルに適用される製品仕様、技術データ、電気試験記録、耐火試験文書、および企業認定証明書を要求できます。生産前にこれらの文書を確認すると、選択した構造がプロジェクトの要件と一致していることを確認できます。
難燃性は主に、ケーブルに沿った火炎の広がりを制限することに関係します。耐火性は、規定の火災試験の下で規定の期間、電気回路の完全性を維持する特定のケーブル構造の能力に関係します。 2 つのプロパティを交換可能なものとして扱うべきではありません。
提供された製品情報には、750 °C で 90 分間の耐火試験が指定されています。これは、指定されたケーブル構造に対して定義されたテスト条件です。プロジェクトの承認前に、該当するテストレポートをチェックして、テスト方法、ケーブル構成、および回路の完全性要件を確認する必要があります。
アルミニウムは銅よりも密度が低いため、ケーブルの重量を軽減でき、より長いルートや設置の取り扱いが考慮される場合に便利です。電気抵抗率が高いということは、導体のサイジングと電圧降下の計算でアルミニウムの特性を考慮する必要があることを意味します。
この製品は、ケーブル構造とプロジェクトの要件によりこれらの方法が許可されている屋外架空ルート、ケーブル トレンチ、および指定された直接埋設設備向けに検討できます。実際の設置では、紫外線暴露、土壌状態、排水、機械的保護、放熱を評価する必要があります。
アルミニウム導体用に承認され、動作負荷に適した端子、ラグ、またはコネクタを使用してください。接触抵抗と局所的な加熱を制御するには、適切な剥離、準備、圧縮、および接合部の保護が重要です。
製品仕様とプロジェクト要件に応じて、技術データ、電気試験記録、耐火試験文書、および企業資格証明書をレビュー用に提供できます。該当する文書は、実際のケーブル構造および必要なテスト規格に対応している必要があります。
