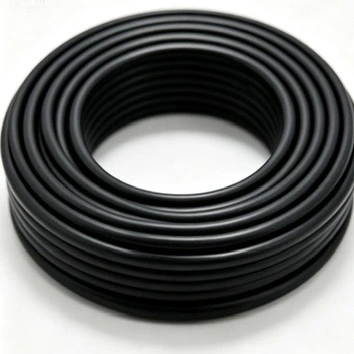

Qiancheng アルミニウム XLPE FR 耐火性低電圧電力ケーブルは、耐火性、難燃性性能、設置重量を同時に考慮する必要がある低電圧配電用に設計されています。このケーブルは、建物の電力システム、ケーブル トレンチ、都市ネットワーク、産業施設などの用途向けに、アルミニウム導体、XLPE 絶縁体、マイカ耐火層、および難燃性の外側シースを使用しています。
|
公称導体断面積 (mm²) |
絶縁体厚さ(mm) |
シース厚さ(mm) |
ケーブル外径の目安(mm) |
Al導体の直流抵抗(Ω/km) |
試験電圧(kV/5min) |
空気中の電流容量 -Al (A) |
直接埋設土壌中の電流容量-Al (A) |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
導体には通電材料としてアルミニウムが使用されています。同等の電気設計の銅導体と比較して、アルミニウムはケーブルの質量を減らすことができ、これは長いケーブルの配線、ケーブル トレイの積載、および設置の取り扱いに関係する可能性があります。導体の断面積は、電流容量、電圧降下、設置条件、および該当する電気規格に従って選択する必要があります。
架橋ポリエチレンは導体の周囲に一次電気絶縁を提供します。従来の PVC 絶縁体と比較して、XLPE は、許容動作温度が高く、熱老化に対する耐性があるため、一般に選択されます。実際の動作温度、短絡条件および使用環境は、該当する製品仕様および設置基準に従う必要があります。
マイカベースの耐火層がケーブル構造に組み込まれており、規定の火災条件にさらされた場合でも絶縁と回路の完全性を維持できます。耐火性と難燃性は別個の性能特性であるため、必要な試験方法、期間、および合格基準をプロジェクト仕様書および入手可能な試験文書と照らし合わせて確認する必要があります。
外側のシースは機械的保護を提供し、難燃性能に貢献します。屋外または溝への設置への適合性は、指定されたシース化合物、紫外線暴露、湿気、温度、および機械的条件によって異なります。ケーブルが厳しい環境または機械的ストレスにさらされる場合は、設置の保護を考慮する必要があります。
アルミニウム XLPE FR 耐火性低電圧電力ケーブルは、アルミニウム導体と XLPE 絶縁体、耐火層および難燃性シースを組み合わせています。この構造により、プロジェクトの電気、熱、防火性能の要件を、単一の材料特性に依存するのではなく、個別に考慮することができます。
耐火構造は、指定された耐火試験条件下で回路の導通をサポートすることを目的としています。検証された継続時間と温度は、あらゆる火災シナリオに対する一般的な動作保証として扱うのではなく、対応するテストレポートから取得する必要があります。
難燃性は、規定の試験の下で火炎伝播を制限するケーブル構造の能力に関係します。これは、指定された火災条件下で指定された期間にわたって回路の完全性を維持することに関する耐火性とは異なります。プロジェクトが承認されるには、両方の要件を該当する規格およびテスト文書と照合してチェックする必要があります。

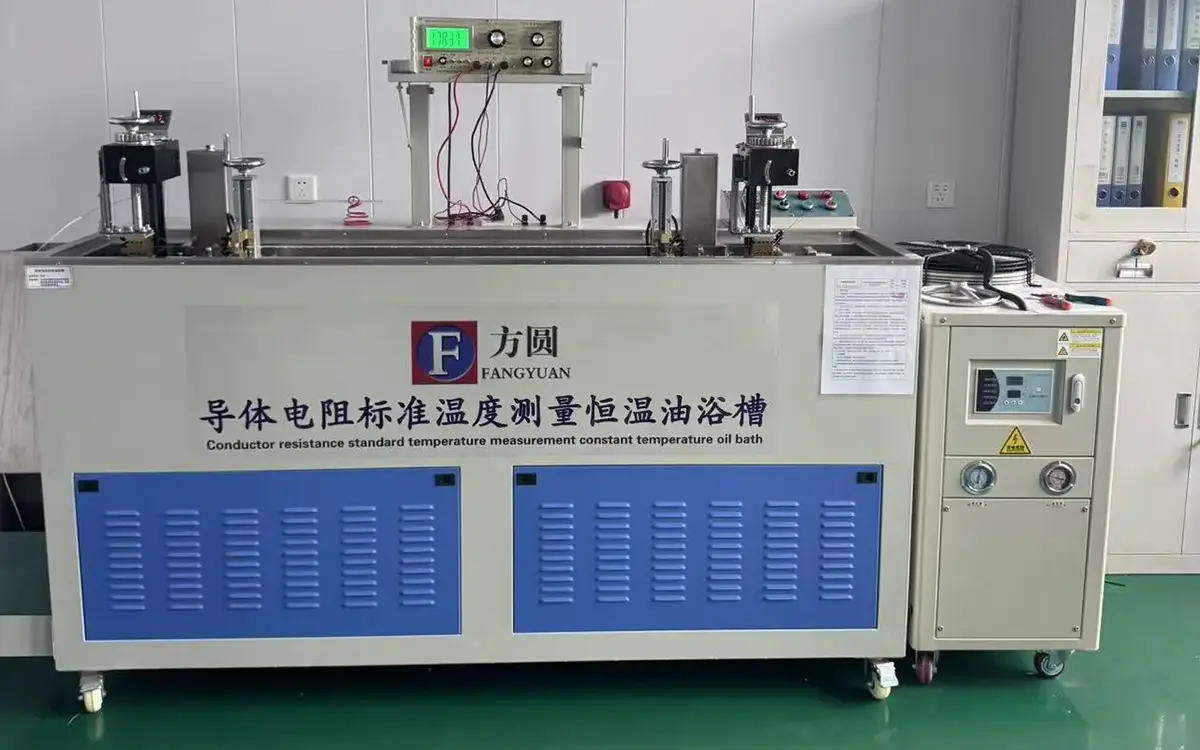

XLPE 絶縁は導体を外側の保護層から分離し、通常の動作中に電気絶縁を提供します。完成したケーブルの検査には、注文された仕様と該当するテスト要件に従って、寸法チェック、導体抵抗、絶縁関連のテスト、および耐電圧テストが含まれます。
アルミニウム導体材料は、ケーブルを製造する前に、必要な電気特性と寸法特性をチェックする必要があります。製造記録と完成したケーブルのテスト結果は、バッチのトレーサビリティの基礎となります。プロジェクト契約で必要な場合は、合意された検査範囲に従って工場検査または第三者によるサンプリングを手配できます。
ケーブルの選択では、負荷電流、設置方法、周囲温度、ケーブルのグループ化、電圧降下、短絡状態を考慮する必要があります。表内の電流値は、リストされた構成の参考データです。最終的な導体サイズは、プロジェクト標準で要求される計算方法と補正係数を使用して確認する必要があります。
PVC絶縁、PVCシース、ハロゲンフリー難燃性シースを使用したケーブルの場合、設置周囲温度は0℃以上にしてください。低温設置は、ケーブルの構造と設置手順が許可する場合にのみ実行してください。
|
アイテム |
単芯ケーブル |
|
多芯ケーブル |
|
|
|
非装甲 |
装甲 |
非装甲 |
装甲 |
|
設置時の最小曲げ半径 |
20D |
15D |
15D |
12D |
|
接続ボックスおよび端子付近の最小曲げ半径 (曲げは、ガイド プレートを形成するなどして慎重に制御する必要があります) |
15D |
12D |
12D |
10D |
ケーブル敷設完了後、試験電圧 3.5 kV で 15 分間の耐電圧試験を実施します。
アルミニウム XLPE FR 耐火性低電圧電力ケーブルは、病院、学校、商業ビル、産業施設、地方自治体のパイプ ネットワークおよび同様のプロジェクトにおける低電圧火災安全配電用として検討できます。選択は、必要な負荷、電圧、設置方法、環境条件、および防火要件に基づいて行う必要があります。
耐火性能要件がプロジェクト仕様の一部を形成する屋内ケーブル トレイに設置された低電圧電源回路に適しています。設置時には、ケーブルサポートの間隔、グループ化、および放熱を考慮する必要があります。
このケーブルは、シースの構造と環境条件が適切であれば、屋外の架空設置やケーブル トレンチに使用できます。設置前に、紫外線暴露、湿気、温度変化、機械的保護を評価する必要があります。
ケーブルの構造とプロジェクトの要件が許可する場合は、光の直接埋設を検討することもできます。設置方法を確認する前に、土壌の状態、湿気、腐食、埋設深さ、機械的保護を評価する必要があります。
長時間の水中敷設は禁止されています。継続的に水にさらされる場所、重度の化学汚染、例外的な機械的負荷、またはその他の特殊な条件がある場所では、それらの条件に合わせて特別に設計されたケーブル構造を選択する必要があります。
Qiancheng は、ケーブル製造および完成品テストの生産および検査記録を保管しています。製品構成とプロジェクト要件に応じて、文書には製品仕様、工場テスト記録、耐電圧テスト結果、耐火性能テストレポート、バッチトレーサビリティ情報が含まれる場合があります。
輸出プロジェクトの場合、お客様は必要な導体サイズ、ケーブル長、設置方法、耐火性能要件、および適用される規格を事前に提供することができます。この情報は、製造前に適切なケーブル構造とドキュメント パッケージを決定するのに役立ちます。
契約上の必要に応じて、顧客の工場訪問、合意された検査手順、および独立した第三者によるサンプリングを手配できます。ご注文仕様に応じて長さカットや表面マーキングも承ります。
A: 同等の電気設計条件下では、アルミニウムは銅に比べて導体の質量を削減します。ケーブルの重量とコストの実際の違いは、導体サイズ、ケーブル構造、設置方法、プロジェクト要件によって異なります。導体のサイジングは重量のみに基づいて決定すべきではありません。
A: マイカ層は導体の周囲の耐火性バリアとして機能します。認定された火災試験の下で、指定された試験期間中、電気絶縁と回路の完全性を維持するのに役立ちます。検証されたパフォーマンスは、関連するテストレポートから取得する必要があります。
A: XLPE は、より高い動作温度能力と熱老化に対する耐性が必要な場合に一般的に選択されます。適切な絶縁システムは、電圧レベル、周囲条件、設置方法、および適用される規格によって異なります。
A: 負荷電流、設置方法、周囲温度、グループ化、電圧降下、短絡条件を考慮して選定してください。仕様表に示されている電流値は、適用可能な設計計算および補正係数とともに使用する必要があります。
A: 設置時の最小曲げ半径は、非外装シングルコア ケーブルの場合は 20D、外装シングルコア ケーブルの場合は 15D、非外装マルチコア ケーブルの場合は 15D、外装マルチコア ケーブルの場合は 12D です。接続ボックスおよび端子付近の指定値はそれぞれ 15D、12D、12D、10D です。
A: 提供された設置要件に従って、3.5 kV で 15 分間敷設した後に耐電圧テストを実行する必要があります。実際のテスト手順は、該当するプロジェクトの仕様と安全要件に従う必要があります。
A: 環境や設置条件が適切であれば、屋外架空設置、ケーブルトレンチ設置、光直接埋設も検討できます。長時間の水没は禁止です。設置前に、紫外線暴露、湿気、土壌の状態、機械的保護を評価する必要があります。
A: 製品の構成と契約によっては、入手可能な文書には製品仕様書、工場試験記録、耐電圧試験結果、耐火性能試験報告書、バッチトレーサビリティ記録が含まれる場合があります。必要な書類は制作前に確認する必要があります。
