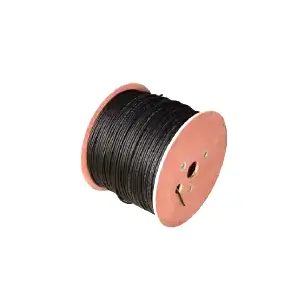

Qiancheng PV1-F ソーラー DC ケーブルは、太陽光発電所エンジニアリング用に調達され、太陽光発電モジュール側の DC 送電配線工事に適しています。優れた耐紫外線性、耐高低温性、耐酸アルカリ腐食性、耐過負荷性、耐摩耗性、防食性能を発揮します。太陽光発電のさまざまな過酷な作業条件に適応し、長寿命で安全かつ安定したシステム動作を保証します。
|
芯数 × 公称断面積 (mm²) |
公称絶縁厚さ(mm) |
公称シース厚さ (mm) |
最大平均外径 (mm) |
20℃における最小絶縁抵抗（MΩ・km） |
90℃における最小絶縁抵抗（MΩ・km） |
|
1×1.5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2.5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1.5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2.5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1.5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2.5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1.5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2.5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1.5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2.5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Qiancheng PV1-F ソーラー DC ケーブルは、国家標準より優れた抵抗と全負荷条件下での温度上昇が低い錫メッキフレキシブル銅導体を採用しています。耐老化性と耐亀裂性のための紫外線老化テストに合格しています。原材料と試験データを検証して、異物混入を回避できます。
通常の太陽光発電ケーブルは低温で亀裂が発生する傾向があります。 -40℃の曲げ試験をクリアし、極寒地での施工でも破損しにくい製品です。シースは耐オゾン性、耐油性、耐腐食性があり、塩分アルカリ地域や海岸の塩水噴霧条件などの過酷な環境に適しており、故障率が低くなります。
スポット商品は直送可能です。大メガワットの太陽光発電プロジェクトの場合、カスタマイズされた公称断面積、難燃性グレード、コイル長を提供できます。中間業者の値上げが不要なため、大量のエンジニアリング調達においてコスト上のメリットが得られます。
すべてのQiancheng PV1-F ソーラー DC ケーブルは、出荷前に DC 電圧耐性と絶縁抵抗についてサンプルテストされています。太陽光発電システムの逆高電圧の影響に耐え、DC回路の漏電、故障、火災の危険を防ぎます。クラスCの難燃性を満たしており、ケーブルに沿った火炎の広がりを抑制します。
耐紫外線性を備え、-40℃～90℃の範囲で長期間安定して動作します。長期間屋外にさらされても老化やひび割れに耐えます。火災時の有毒煙を軽減し、屋内太陽光発電用途の安全性を保証するハロゲンフリー低煙タイプもオプションです。
優れたケーブルの柔軟性により、建設中の引きずりや軽度の圧迫による絶縁層の損傷を防ぎ、やり直しのリスクと後の段階のメンテナンスコストを削減します。
Qiancheng PV1-F ソーラー DC ケーブルは、太陽光発電システムの DC 側配線用に特別に設計されています。
- 大規模な集中型地上設置型太陽光発電所のモジュール用の母線配線;
- 産業および商業ビルの屋上に分散型太陽光発電所を設置。
- グリッド接続された家庭用分散型太陽光発電システム。
- 漁業と太陽光発電のハイブリッド、農業と太陽光発電のハイブリッド、山岳地帯とゴビの現場など、複雑な条件下での太陽光発電プロジェクト。
A: 導体は錫メッキされたフレキシブル銅で作られており、太陽光発電 DC 回路での連続通電動作に優れた導電性と柔軟性を提供します。その導体構造は、通常の全負荷状態での温度上昇の制御にも役立ちます。
A: 連続使用温度の規定範囲は-40℃～90℃です。また、ケーブルは-40℃での低温曲げ試験も実施し、寒冷環境での設置時の柔軟性と耐クラック性を評価しています。
A: シースは、オゾン、油、塩水噴霧、酸/アルカリへの曝露に対する耐性を備えています。これにより、このケーブルは、実際の現場条件に応じて、沿岸地域、塩水-アルカリ環境、漁業-太陽光発電またはその他の屋外ハイブリッドプロジェクトでの太陽光発電設備に適用できます。
A: 完成したケーブルは、適用される検査要件に従って、DC 電圧耐性と絶縁抵抗をテストできます。これらのテストは、ケーブルの出荷前に絶縁の完全性と電気的性能を検証するのに役立ちます。
A: ケーブルはクラス C の難燃グレードを持っています。その構造は、局所的な火災にさらされたときにケーブルに沿った火炎伝播を制限することを目的としており、太陽光発電 DC 配線の火災安全要件をサポートします。
A: 柔軟な構造により、ケーブルは通常の配線、引っ張り、設置時の軽度の圧縮に耐えることができます。絶縁体やシースへの機械的損傷を避けるために、適切な取り扱いと指定された曲げ半径の遵守が依然として必要です。
A: 主に、地上設置型発電所、商業用および工業用の屋上、住宅用太陽光発電システム、農業用太陽光発電プロジェクト、漁業用太陽光発電設備などの太陽光発電システムの DC 側配線に使用されます。
A: 断熱材には放射線架橋ポリオレフィンを使用しており、UV老化試験を行っています。この材料構造は紫外線暴露に対する耐性を提供し、長時間の屋外使用中にケーブルの物理的特性を維持するのに役立ちます。
