高電圧配電エンジニアリング プロジェクトの場合、Qiancheng 18/30kV XLPE 絶縁電力ケーブルが推奨されます。 30kV級送配電事業の建設要件を満たします。
|
公称導体断面積 (mm²) |
絶縁体厚さ(mm) |
シース厚さ(mm) |
ケーブル外径の目安(mm) |
Cu導体の直流抵抗(Ω/km) |
Al導体の直流抵抗(Ω/km) |
試験電圧(kV/5min) |
空気中の Cu の電流容量 (A) |
空気中の Al の電流容量 (A) |
直接埋設土壌中のCuの電流容量(A) |
直接埋設土壌中のAlの電流容量(A) |
|
1×501×70 |
8.08.0 |
2.02.1 |
33.334.9 |
0.3870.268 |
0.6410.443 |
6363 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
8.08.0 |
2.12.2 |
36.738.2 |
0.1930.153 |
0.3200.253 |
6363 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
8.08.0 |
2.22.3 |
39.941.5 |
0.1240.0991 |
0.2060.164 |
6363 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
8.08.0 |
2.32.4 |
44.046.3 |
0.07540.0601 |
0.1250.100 |
6363 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
8.08.0 |
2.52.6 |
49.652.8 |
0.04700.0366 |
0.07780.0605 |
6363 |
745885 |
585680 |
680765 |
520595 |
|
1×6303×503×70 |
8.08.08.0 |
2.73.13.2 |
56.469.072.5 |
0.02830.3870.268 |
0.04690.6410.443 |
636363 |
980165210 |
790130165 |
860180220 |
680140170 |
|
3×953×120 |
8.08.0 |
3.43.5 |
77.080.0 |
≤0.193≤0.153 |
≤0.320≤0.253 |
6363 |
255290 |
200225 |
265300 |
210235 |
|
3×1503×185 |
8.08.0 |
3.63.7 |
83.587.0 |
≤0.1240.0991 |
0.2060.164 |
6363 |
330435 |
255295 |
340380 |
260300 |
|
3×2403×3003×400 |
8.08.08.0 |
3.94.04.3 |
92.297.3104.5 |
0.07540.06010.0470 |
0.1250.1000.0778 |
636363 |
495565640 |
345390450 |
435485520 |
345390440 |

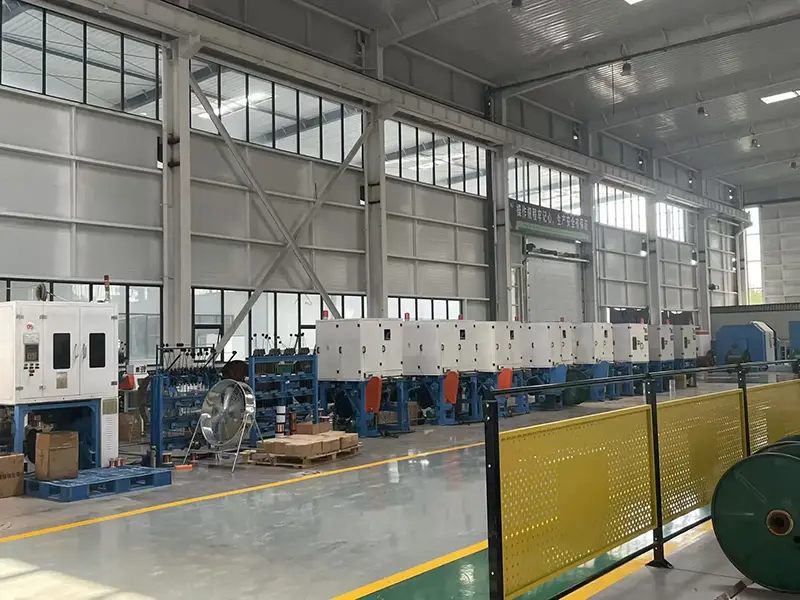

高品質のXLPE架橋ポリエチレン絶縁材を採用し、3重共押出生産ラインとオンラインレーザー厚さ測定機能を備え、均一な絶縁材厚さを確保し、水トリーの発生を抑制します。通常のケーブルと比較して誘電損失が低く、屋外での設計耐用年数は最長 40 年です。

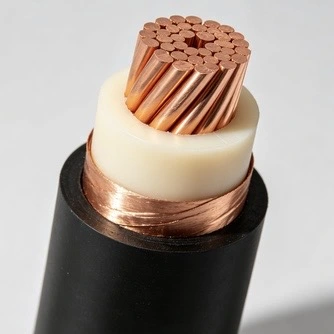

ラップ率 ≥25% の二重銅テープ シールド。厳しい耐電圧試験や部分放電試験に合格しており、大規模な系統負荷変動にも対応し、予期せぬ故障や停電のリスクを軽減します。
銅コアバージョンは線路損失が低いのが特徴で、短距離の重負荷変電所に適しています。アルミニウムコア YJLV は自重を 30% 削減し、長距離送電プロジェクトの総輸送コストと敷設コストを効果的に削減します。
Qiancheng 18/30kV XLPE 絶縁電力ケーブルの各バッチは、アーカイブされたテストビデオを使用して独立したテストを受けています。追跡可能な QR コードが提供されます。サンプルと量産品の品質のばらつきを避けるため、お客様の現場での抜き取り検査をサポートします。
ハロゲンフリーの低煙タイプでは、燃焼中に無毒の煙がほとんど発生しません。中国語と英語の IEC 試験証明書の完全なセットを利用して、公共インフラプロジェクトの防火審査に簡単に合格できます。
出荷前に厳格な高電圧耐圧試験と部分放電試験を実施します。湿気の多い鉱山や化学工場の現場でも安定して動作し、短絡や絶縁破壊などの故障リスクを低減します。
カスタムのハロゲンフリー低煙バージョンは、火災時に自己消火性があり、腐食性の有毒ガスを放出しないため、火災発生時に人員の避難を保護し、人が密集したエンジニアリングプロジェクトに適しています。
耐老化性と耐紫外線性。長期の直接埋設や屋外敷設でも損傷や経年劣化に強く、定期点検やケーブル交換のコストを大幅に削減します。

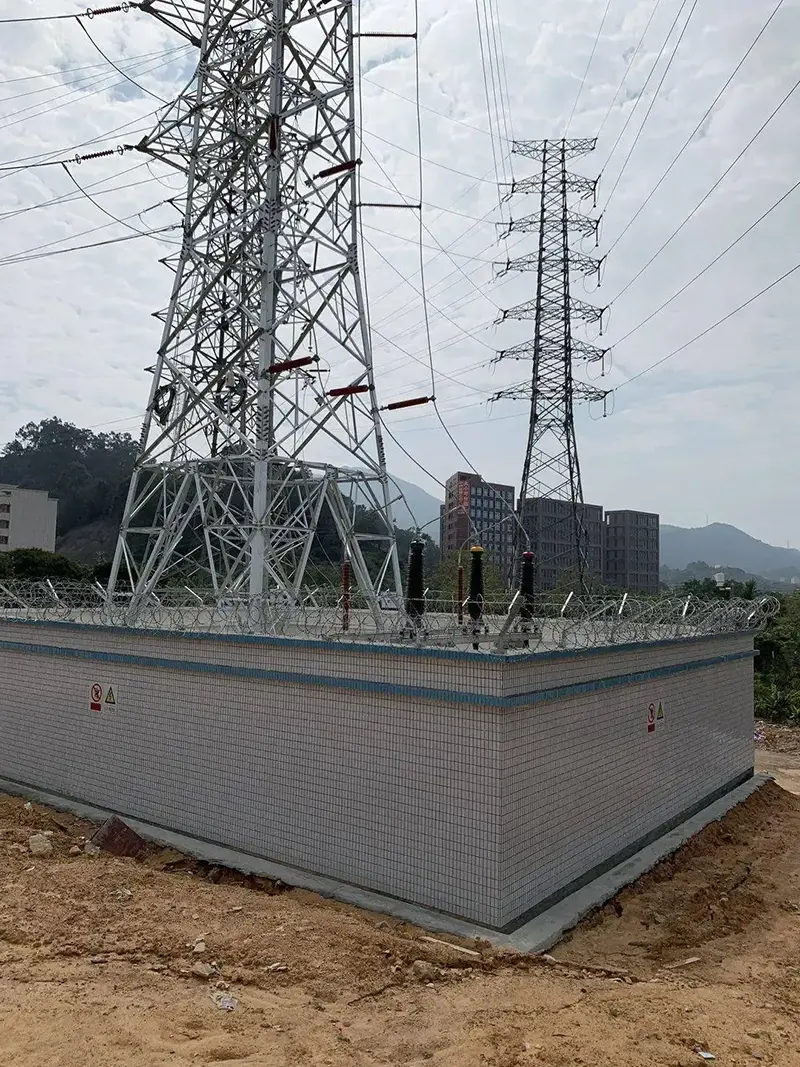

都市変電所、大規模工業団地、鉱山・化学基地、鉄道輸送、地下総合共同溝、新エネルギー発電所の送電線を支える。
1.敷設周囲温度は0℃以上にしてください。絶縁体への脆性亀裂による損傷を防ぐために、施工前に低温でケーブルを予熱することをお勧めします。
2.最小曲げ半径の仕様を厳守してください。絶縁劣化を引き起こす可能性があるシースの傷や水の浸入を避けるために、配線を鋭利な端や角から遠ざけてください。
3. 許容される敷設方法には、屋内ケーブル トレイ ルーティング、ケーブル トンネル、ケーブル トレンチ、導管の設置、および緩い土壌への直接埋設が含まれます。外装ケーブルは、軽度の機械的外力に耐えることができます。
4. 単芯 AC ケーブルは、ケーブルの劣化を促進する渦電流加熱を避けるために、鋼製電線管内のみで配線しないでください。
A: オンラインレーザー厚さ測定機能を備えたトリプル共押出生産ラインを使用して、生産中の断熱材の寸法を監視しています。これにより、XLPE 絶縁体の厚さを一定に維持し、安定した誘電性能をサポートします。屋外用途の設計耐用年数は、指定された動作条件下で 40 年に達する可能性があります。
A: 銅テープ シールドの指定ラップ率は ≥25% です。シールド システムは、耐電圧試験および部分放電試験と併せて、電力システムの動作負荷の変化に応じて電界を制御し、絶縁性能をサポートします。
A: 銅コア構造は、より高い導電性と短距離での重負荷伝送が必要な場合に一般的に考慮されます。アルミニウムコア YJLV 構造は、ケーブル重量の軽減が重要な要素である長い伝送ルートの場合に検討できます。最終的な選択では、電流容量、電圧降下、設置条件、ケーブルの全長も考慮する必要があります。
A: 関連する高電圧耐性および部分放電試験は、該当する要件に従って実行されます。 XLPE 絶縁は電気絶縁システムを提供しますが、ケーブル構造は湿気への曝露、温度、化学物質との接触、および鉱山や化学施設のその他の現場条件に応じて選択する必要があります。
A: ケーブル構造は経年劣化や紫外線への耐性を提供し、外装バージョンではケーブルが外力にさらされる可能性のある設置条件に対して追加の機械的保護を提供します。直接埋設または屋外での用途の場合は、設置前にシースのタイプ、土壌の状態、日光への曝露、および機械的保護を検討する必要があります。
A: 設置全体を通じて、指定された最小曲げ半径を遵守する必要があります。シースの損傷を防ぐため、鋭いエッジ、過度の曲げ、無理な引っ張りは避けてください。機械的損傷は絶縁システムとその長期的な性能に影響を与える可能性があるため、高電圧ケーブル システムでは適切な取り扱いが特に重要です。
A: ハロゲンフリーの低煙バージョンは、燃焼中の煙と腐食性のハロゲンを含む排出を制限することを目的としています。煙や防火性能の要件がより厳しい鉄道輸送施設や地下共同溝など、占有が密集しているインフラや密閉されたインフラストラクチャでの使用を検討できます。
A: 適用される設置手順に別途指定がない限り、推奨される敷設周囲温度は 0℃ 未満であってはなりません。低温での設置が必要な場合は、断熱材の脆性損傷のリスクを軽減するために、適切な予熱措置を講じる必要があります。単芯 AC ケーブルの場合、鋼製電線管内に設置する場合も、過度の渦電流加熱を避けるために該当する要件に従う必要があります。
