12/20kV XLPE絶縁電源ケーブル

世界中のエンジニアリング購入者は、中国の専門メーカーが供給する Qiancheng 12/20kV XLPE 絶縁電源ケーブルを選択できます。ハロゲンフリーの低煙カスタマイズは、大規模変電所や新エネルギープロジェクトの 20kV 配電システムでサポートされています。

お問い合わせを送信

製品説明

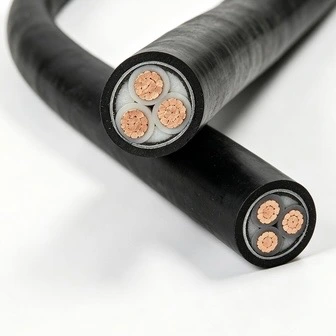

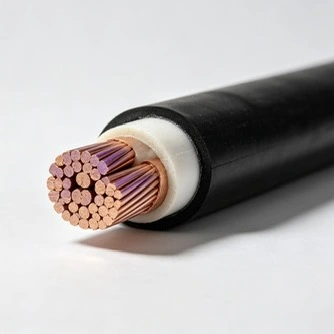

Qiancheng 12/20kV XLPE絶縁電力ケーブルは、さまざまな20kV中圧送電の新築および改修プロジェクトに適用されます。シングルコアおよび 3 コアの銅コア YJV とアルミニウムコア YJLV の 2 つの主要シリーズが提供され、オプションの LSZH ハロゲンフリー低煙シースも提供されます。国内外の新エネルギーおよび電力網インフラプロジェクトで広く採用されています。実測稼働データやプロジェクト事例をご確認いただけます。

12/20kV XLPE Insulated Power Cable

製品仕様と技術パラメータ

公称導体断面積 (mm²)	絶縁体厚さ(mm)	シース厚さ(mm)	ケーブル外径の目安(mm)	直流抵抗 Cu (Ω/km)	直流抵抗Al (Ω/km)	試験電圧(kV/5min)	空気中の電流容量 - Cu (A)	空気中の電流容量 -Al (A)	直接埋設土壌中の電流容量-Cu (A)	直接埋設土壌中の電流容量-Al (A)
1×35	5.5	2.0	27	≤0.524	≤0.868	42	170	135	180	135
1×50	5.5	2.0	29	≤0.387	≤0.641	42	205	160	215	160
1×70	5.5	2.0	30	≤0.268	≤0.443	42	260	200	265	200
1×95	5.5	2.0	32	≤0.193	≤0.320	42	315	245	315	240
1×120	5.5	2.0	34	≤0.153	≤0.253	42	360	280	360	270
1×150	5.5	2.0	35	≤0.124	≤0.206	42	410	320	405	305
1×185	5.5	2.5	38	≤0.0991	≤0.164	42	470	365	455	345
1×240	5.5	2.5	40	≤0.0754	≤0.125	42	555	435	530	400
1×300	5.5	2.5	43	≤0.0601	≤0.100	42	640	500	585	455
1×400	5.5	2.5	45	≤0.0470	≤0.0778	42	745	585	650	520
1×500	5.5	2.5	48	≤0.0366	≤0.0605	42	885	680	765	595
1×630	5.5	2.6	49	≤0.0283	≤0.0469	42	980	790	860	680
1×800	5.5	2.8	57	≤0.0221	≤0.0367	42	1100	910	950	765
1×1000	5.5	2.9	61	≤0.0176	≤0.0291	42	1230	1030	1040	850
1×1200	5.5	3.1	65	≤0.0151	≤0.0247	42	1320	1120	1100	910
3×35	5.5	3.0	57	≤0.524	≤0.868	42	140	110	155	120
3×50	5.5	3.0	60	≤0.387	≤0.641	42	165	130	180	140
3×70	5.5	3.0	63	≤0.268	≤0.443	42	210	165	220	170
3×95	5.5	3.5	67	≤0.193	≤0.320	42	255	200	235	210
3×120	5.5	3.5	71	≤0.153	≤0.253	42	290	225	260	235
3×150	5.5	3.5	74	≤0.124	≤0.206	42	330	255	300	260
3×185	5.5	3.5	78	≤0.0991	≤0.164	42	395	295	350	300
3×240	5.5	3.5	84	≤0.0754	≤0.125	42	455	345	435	345
3×300	5.5	4.0	89	≤0.0601	≤0.100	42	565	390	485	390
3×400	5.5	4.1	96	≤0.0470	≤0.0778	42	640	450	520	440

競合製品と比較した利点

長期耐老化性を備えたより強力な XLPE 絶縁

一般のケーブルに比べて絶縁誘電損失が低く、耐水トリー経年変化に優れているのが特徴です。絶縁厚公差は±0.05mm以内に管理されており、電界集中による破壊リスクを回避します。設計された屋外耐用年数は最大 40 年に達します。

高水準の二層金属シールドシステム

シールドラップ率 ≥25%。部分放電レベル10pC未満の厳しい高電圧耐性試験に合格しています。電力網の負荷変動に対応し、予期せぬ停電障害を大幅に軽減します。

オプションのLSZHハロゲンフリー低煙特殊シース

光透過率 70% 以上で、火災条件下でも煙が少なく、無毒で腐食のないフュームを発生します。中国語と英語の IEC 試験証明書の完全なセットを利用して、公共プロジェクトの防火安全性を簡単に受け入れることができます。

コスト管理のためのフレキシブル銅アルミニウム導体ソリューション

銅コアタイプは、短距離の重負荷シナリオで低い回線損失を実現します。アルミニウムコア YJLV は自重を 30% 削減し、長距離送電のプロジェクト全体のコストを効果的に削減します。

バッチトレーサビリティを備えた独立した全プロセス品質管理

同社は CNAS 認定の研究所を所有しています。 Qiancheng 12/20kV XLPE 絶縁電源ケーブルのバッチごとに完全なテストビデオがアーカイブされています。ケーブルには追跡可能なQRコードが添付されており、お客様の現場での抜き取り検査もサポートされています。

12/20kV XLPE Insulated Power Cable

安全性能

電気の安全性

安定した絶縁構造により、長期間の使用でも湿気による破壊に耐えます。湿気の多い鉱山や化学プラントの環境下でも安定した絶縁抵抗を維持し、短絡故障を軽減します。

防火性能

従来の難燃バージョンは炎の広がりを抑制します。カスタムのハロゲンフリー低煙バージョンは、火災時に非常に有毒な腐食性ガスを生成せず、人員避難通路の視認性を保証し、人口密集地域に適しています。

機械操作の安全性

装甲タイプは押し出しや石の衝撃に耐えます。外装シースは耐紫外線性、耐酸アルカリ性の耐食性を備えており、屋外や地中埋設下での損傷を防ぎ、漏電の危険を排除します。

アプリケーションシナリオ

新エネルギー発電事業の主な事業

太陽光発電および風力発電の昇圧変電所用の20kV構内送電線。

都市送電網インフラ

地域の変電所および都市送電網のアップグレードおよび改修用の中圧電力供給線。

大規模な工業および鉱業企業

化学プラントや大規模工業団地向けの 20kV オンサイト配電システム。

都市公共インフラ鉄道、地下総合共同溝、大規模病院、複合商業施設。密閉された地下空間にはハロゲンフリーの低煙タイプが好まれます。

設置・敷設仕様

敷設方法

Qiancheng 12/20kV XLPE 絶縁電力ケーブルは、ケーブルトレイ、ケーブルトレンチ、トンネル、保護導管内に敷設できます。緩い土壌への軽い直接埋設には、装甲タイプが推奨されます。

主要な構築上の注意事項

周囲温度が 0℃ 未満の場合、低温下での絶縁体の脆性亀裂を防ぐために、ケーブルを敷設する前に 5℃ 以上に予熱してください。

シースの傷や水トリー劣化の原因となる水の浸入を避けるために、配線を鋭利な端や角から遠ざけてください。

ケーブルの劣化を促進する渦電流加熱を防ぐため、単芯 AC ケーブルは決して鋼製電線管内に単独で設置しないでください。

12/20kV XLPE Insulated Power Cable

よくある質問

Q1: 12/20kV XLPE 絶縁電力ケーブルの二重金属シールドは、電力網の負荷変動に対応できますか?

A: 二重金属シールドはラップ率 ≥25% で設計されており、部分放電は 10 pC 以下に制御されています。高電圧耐性試験と組み合わせることで、シールド構造は電気的安定性を向上させ、動作中の絶縁関連の故障のリスクを軽減します。

Q2: XLPE 断熱材は水トリー劣化の軽減にどのように役立ちますか?

A: XLPE 絶縁体は、誘電損失が低く、安定した電気的性能を備えています。均一な電場を維持し、局所的な応力のリスクを軽減するために、絶縁体の厚さの許容差は ±0.05 mm 以内に制御されています。シースの損傷や水の浸入を防ぐなど、適切な設置方法を実践することで、長期的な信頼性がさらに向上します。

Q3: このケーブルは太陽光発電や風力発電の昇圧変電所に適用できますか?

A: はい。太陽光発電や風力発電プロジェクトの中圧送電システムに適しています。高負荷アプリケーションには銅導体バージョンを選択できますが、アルミニウム導体 YJLV バージョンは重量とコストの管理が重要な長距離伝送に適しています。

Q4: 従来の難燃性バージョンとハロゲンフリー低煙バージョンの違いは何ですか?

A: 従来の難燃性ケーブルは、主に火炎の広がりを制限することに焦点を当てていました。ハロゲンフリーの低煙バージョンには、煙の排出の低減、非腐食性の燃焼ガス、70% 以上の光透過率などのさらなる利点があり、共同溝や公共施設などの密閉されたエリアに適しています。

Q5: 湿気の多い鉱山や化学工場の環境では、ケーブルはどのように機能しますか?

A: 安定した絶縁構造により、湿潤条件下でも絶縁抵抗を維持し、電気的故障の可能性を低減します。装甲バージョンは、要求の厳しい設置環境における外部圧力や衝撃に対する追加の機械的保護を提供します。

Q6: 装甲バージョンと非装甲バージョンはいつ選択する必要がありますか?

A: 非装甲タイプは通常、機械的保護が利用できるケーブルトレイ、溝、トンネル、保護導管で使用されます。外部損傷に対する耐性を向上させるために、直接埋設または機械的応力が高い領域には装甲タイプをお勧めします。

Q7: アルミニウム導体 YJLV バージョンはどのような用途に適していますか?

A: アルミニウム導体バージョンは、軽量でコスト面での利点があるため、長距離伝送プロジェクトでよく使用されます。銅導体バージョンは、より高い導電率または集中負荷容量が必要な用途に適しています。

Q8: 低温環境下でケーブルを設置する場合の注意点は何ですか?

A: 気温が 0℃ 未満の場合、絶縁亀裂のリスクを軽減するために、設置前にケーブルを 5℃ 以上に予熱することをお勧めします。ケーブルの性能を維持するために、敷設中は過度の曲げ、鋭利なエッジ、機械的損傷を避けてください。
