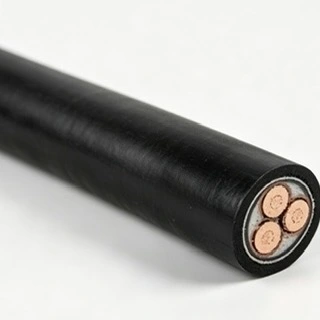

Qiancheng 26/35kV XLPE 絶縁電力ケーブルは、エンジニアリング調達に最適です。安定した品質、完全なコンプライアンス、高い信頼性が特徴です。 35kV主送電網の新設工事や既存の電力供給線の改修・更新にも広く応用されています。
|
公称導体断面積 (mm²) |
絶縁体厚さ(mm) |
シース厚さ(mm) |
ケーブル外径の目安(mm) |
Cu導体の直流抵抗(Ω/km) |
Al導体の直流抵抗(Ω/km) |
試験電圧(kV/5min) |
空気中の Cu の電流容量 (A) |
空気中の Al の電流容量 (A) |
直接埋設土壌中のCuの電流容量(A) |
直接埋設土壌中のAlの電流容量(A) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0.3870 |
≤0.6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0.2680 |
≤0.4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤0.1930 |
≤0.3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤0.1530 |
≤0.2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0.1240 |
≤0.2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤0.0991 |
≤0.1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0.0754 |
≤0.1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0.0601 |
≤0.1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0.0470 |
≤0.0778 |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0.0366 |
≤0.0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0.0283 |
≤0.0469 |
91 |
1000 |
800 |
875 |
685 |
|
1×800 |
10.5 |
3.1 |
68 |
≤0.0221 |
≤0.0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤0.0176 |
≤0.0291 |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤0.0151 |
≤0.0247 |
91 |
1350 |
1130 |
1120 |
920 |
|
3×50 |
10.5 |
3.4 |
81 |
≤0.3870 |
≤0.6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0.2680 |
≤0.4430 |
91 |
230 |
190 |
250 |
190 |
|
3×95 |
10.5 |
3.6 |
88 |
≤0.1930 |
≤0.3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤0.1530 |
≤0.2530 |
91 |
310 |
245 |
330 |
255 |
|
3×150 |
10.5 |
3.9 |
96 |
≤0.124 |
≤0.2060 |
91 |
360 |
280 |
380 |
295 |
|
3×185 |
10.5 |
4.0 |
100 |
≤0.0991 |
≤0.1640 |
91 |
400 |
310 |
425 |
330 |
|
3×240 |
10.5 |
4.1 |
105 |
≤0.0754 |
≤0.1250 |
91 |
470 |
365 |
490 |
380 |
|
3×300 |
10.5 |
4.4 |
108 |
≤0.0601 |
≤0.1000 |
91 |
540 |
430 |
555 |
435 |
|
3×400 |
10.5 |
4.5 |
116 |
≤0.0470 |
≤0.0778 |
91 |
610 |
485 |
625 |
500 |
曲げ半径
単芯ケーブルの許容曲げ半径：20(d+D)±5%
多芯ケーブルの許容曲げ半径：15(d+D)±5%
D = ケーブルの実際の外径 (mm)
d = 導体の実際の直径 (mm)
敷設温度
0℃以下で敷設する場合は予熱が必要です。
敷設高低差
ケーブル敷設時の垂直高低差の制限はありません。

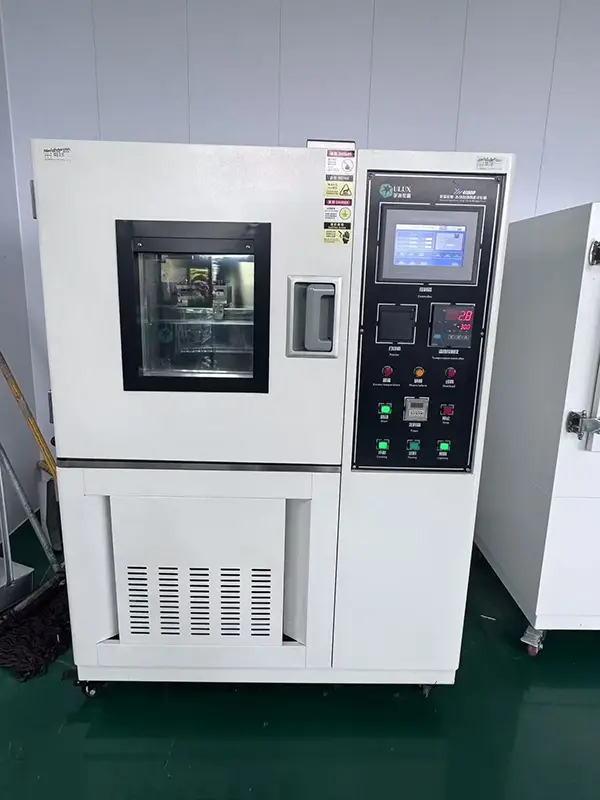

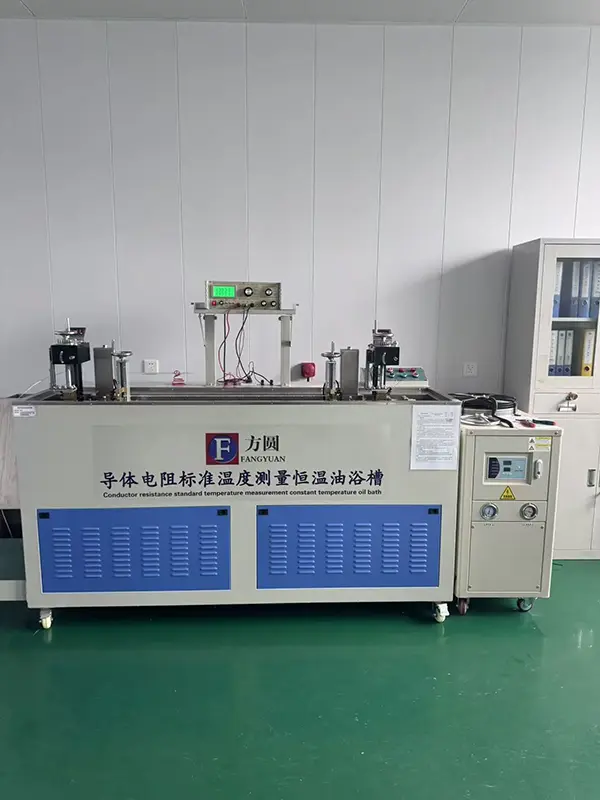

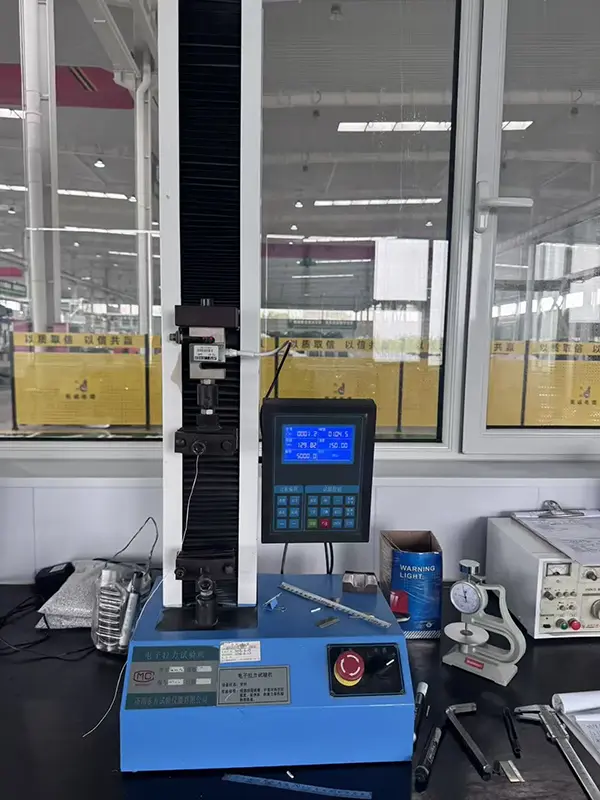

Qiancheng 26/35kV XLPE 絶縁電力ケーブルはすべて、出荷前にフルセットのテストを完了しています。すべてのラボテスト結果は安定した基準を満たしており、長期使用時の絶縁破壊や短絡火災の隠れたリスクを排除します。
難燃性バージョンは、縦方向の炎の広がりを効果的に抑制します。ハロゲンフリー低煙タイプは燃焼時の光線透過率が75％を超え、有毒・腐食性のハロゲン化物ガスを発生しません。このケーブルにより、複数の都市地下共同溝プロジェクトが火災監督許可を一度に通過しました。
外部からの掘削力による潰れや傷に強い装甲構造です。外装シースには耐候性に優れたPVC/PE素材を採用。屋外の野地や直接埋設の場合、紫外線や酸アルカリ土壌腐食に対する耐性があり、現場での点検やメンテナンスの頻度を軽減します。
新エネルギー分野: 風力発電および太陽光発電プロジェクト用の 35kV 昇圧変電所内の主送電ケーブル。
都市送電網: 都市部の 35kV 変電所のネットワーク化と古い高圧線のアップグレード。
産業プラント: 大規模な冶金、化学、鉱山基地向けの高電圧専用電源ライン。
都市インフラ: 地下総合共同溝、鉄道交通、大規模拠点工業団地などの限られた空間への配電。
A: このケーブルの垂直敷設高低差には特に制限はありません。選択された構造がプロジェクトの要件を満たしていれば、立坑、斜面、山岳地帯など、高度の変化が大きい設置場所でも検討できます。
A: ハロゲンフリーの低煙バージョンは、燃焼中の煙の発生が少なく、腐食性のハロゲンを含むガスを放出しません。その光学的視認性と低煙特性は、火災と煙の要件がより厳しい地下共同溝などの密閉されたエリアで有利です。
A: 装甲構造により、掘削中の粉砕、衝撃、損傷に対する追加の機械的保護が提供されます。選択したシースの材質に応じて、ケーブルは紫外線暴露や土壌中の酸/アルカリ条件に対する耐性も提供できるため、これらの条件が存在する屋外および直接埋設の設置に適しています。
A: 完成したケーブルは、製品およびプロジェクトの要件に指定された関連する電気試験を受けます。テスト項目には絶縁性能と耐電圧性能が含まれており、出荷および設置前にケーブルの電気状態を検証するのに役立ちます。
A: 一般的なアプリケーションには、風力発電および太陽光発電プロジェクト用の 35 kV 昇圧変電所内の主送電回路が含まれます。このケーブルは、都市変電所ネットワーク、高圧線の改修、鉱山および化学施設の専用電源回路にも検討できます。
A: 周囲温度が0℃以下の場合は直敷は推奨できません。低温での設置が避けられない場合は、絶縁体やシースの亀裂や機械的損傷のリスクを軽減するために、該当する設置要件に従ってケーブルを予熱する必要があります。
A: このケーブルは、地下共同溝、鉄道輸送施設、大規模な工業団地などの閉鎖されたエンジニアリング環境での配電に使用できます。プロジェクトの防火性能、設置および環境要件に応じて、適切なケーブル構造を選択する必要があります。
