製品型番：60227IEC01(BV)、BVなど

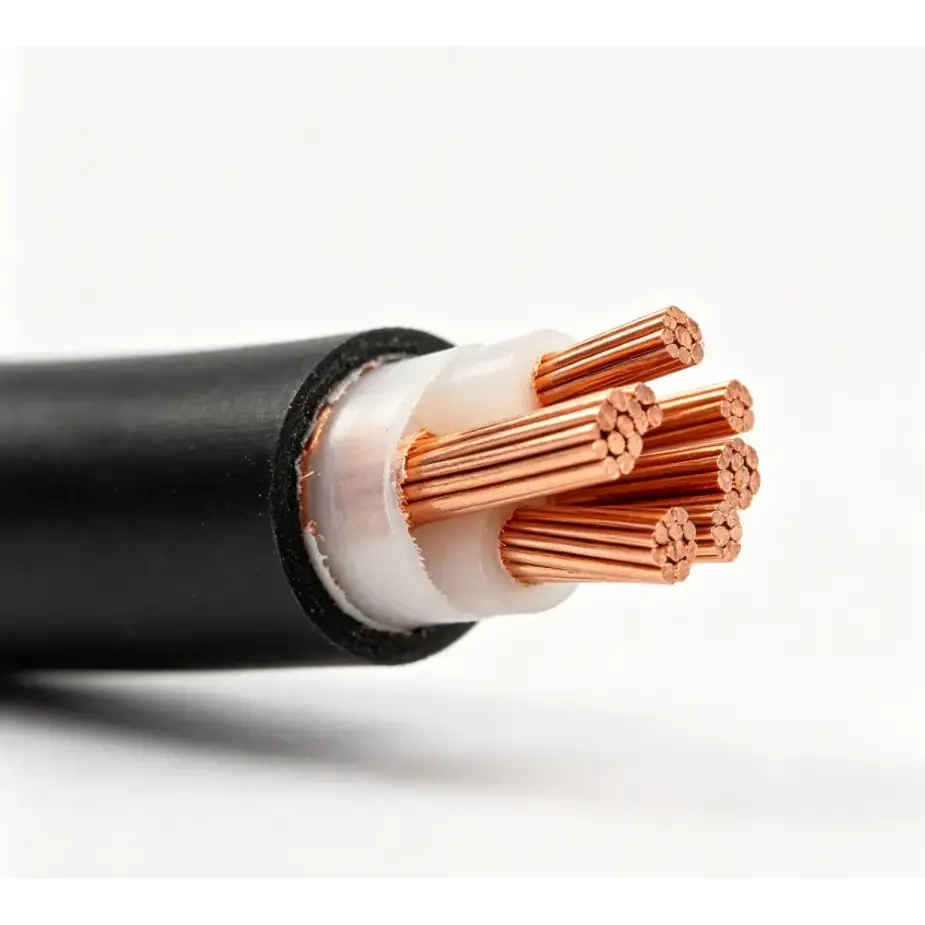

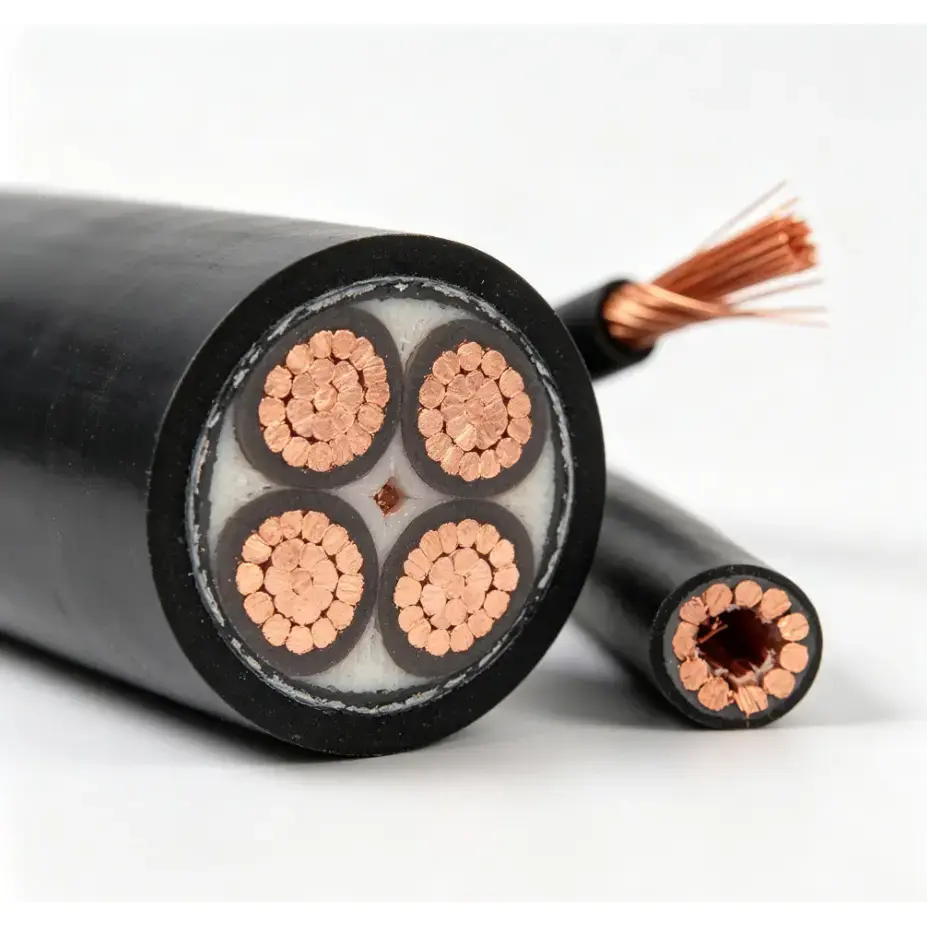

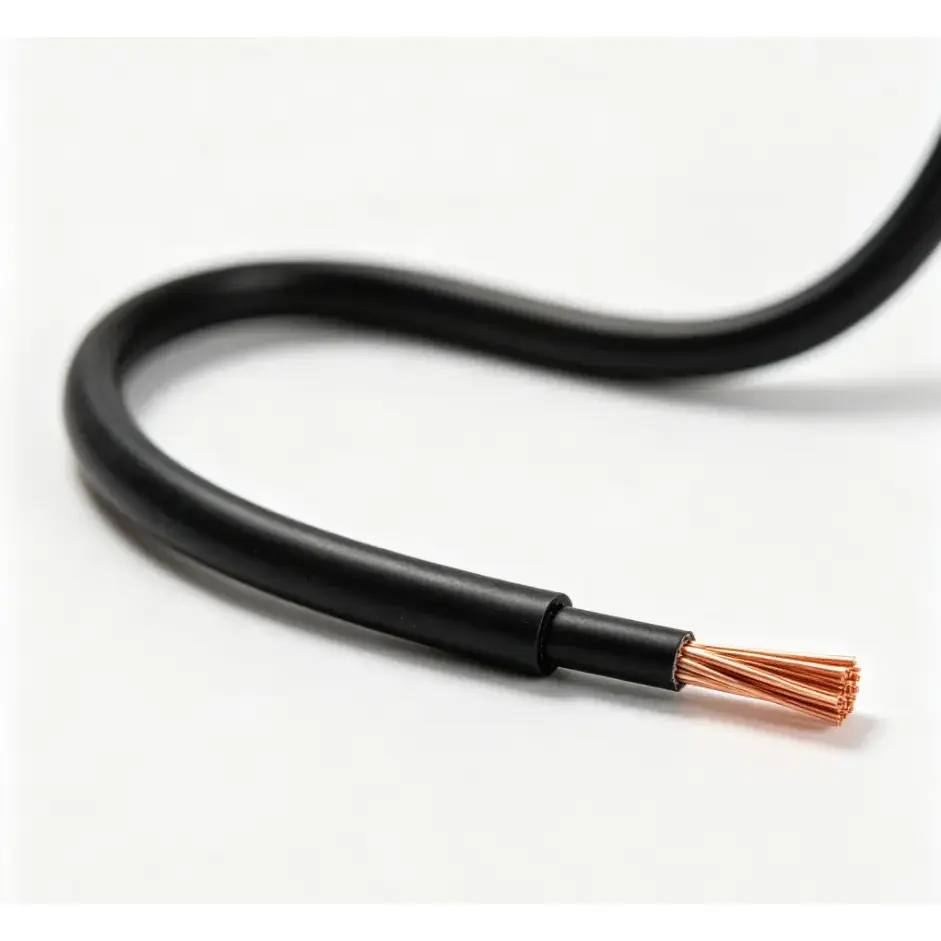

銅PVCケーブルは、導体に高純度銅、絶縁材にポリ塩化ビニル（PVC）を使用しています。銅導体と PVC 絶縁の組み合わせは、良好な導電性と絶縁保護を備えた低電圧固定配線の実用的なソリューションを提供します。これは、ケーブルの仕様が必要な電圧、負荷、および設置条件に一致する住宅、産業、自治体の電気配線で一般的に使用されます。
|
公称断面 (mm²) |
芯数/芯径(mm) |
最大外径(mm) |
20℃における最大導体抵抗 (Ω/km) 銅 |
|
1.5(A)1.5(B) |
1/1.367/0.52 |
3.23.3 |
12.112.1 |
|
2.5(A)2.5(B) |
1/1.757/0.67 |
3.94.0 |
7.417.41 |
|
4(A)4(B) |
1/2.217/0.84 |
4.44.6 |
4.61 |
|
6(A)6(B) |
1/2.707/1.03 |
5.05.2 |
3.083.08 |
|
1016 |
7/1.357/1.68 |
6.47.8 |
1.831.15 |
|
2535 |
7/2.127/2.52 |
9.710.9 |
0.7270.524 |
|
5070 |
19/1.7519/2.12 |
12.814.6 |
0.3870.268 |
|
95120 |
19/2.5237/2.00 |
17.118.8 |
0.1930.153 |
|
150185 |
37/2.2237/2.52 |
20.923.3 |
0.1240.0991 |
導体には高純度銅を使用し、低電圧送電に必要な導電性を確保しています。記載されている仕様全体でさまざまな導体構造が利用可能であり、対応する導体の直径と抵抗値が技術表に示されています。負荷と設置条件に応じて適切な断面積を選択することは、電圧降下と導体の発熱を制御するために重要です。
銅導体の周囲の絶縁材としてPVCが使用されています。絶縁体は通常の使用中に電気的分離と保護を提供しますが、完成した外径は導体のサイズと構造によって異なります。ご使用予定の定格電圧や設置環境に応じて、適用可能な絶縁仕様をご確認ください。
技術表には適用可能な導体サイズごとに20℃における最大導体抵抗が記載されています。これは、完成したケーブルの電気的特性を評価するための測定可能な基準を提供し、さまざまな回路負荷やケーブル長に対する仕様の選択に役立ちます。
銅は優れた導電性を備えているため、幅広い低電圧配線用途に適しています。導体断面積が回路負荷およびケーブル長に正しく適合している場合、ケーブルは通常の動作条件下で安定した電力伝送を提供できます。
PVC 絶縁は導体の周囲に連続した保護層を形成し、設置時および動作中に電気的分離を実現します。その性能は、指定された材質、断熱材の厚さ、および実際の使用環境によって異なります。
リストされた範囲は、1.5mm² から 185mm² までのいくつかの一般的な断面積をカバーしています。これにより、異なるプロジェクト間で 1 つのケーブル サイズを使用するのではなく、回路負荷、設置方法、ケーブル長、該当する電気要件に応じて仕様を選択できます。
銅の導電性と PVC 絶縁の組み合わせにより、このケーブルはさまざまな固定低電圧配線用途に適しています。選択したモデルに応じて、住宅、商業、産業および地方自治体の電力システムで使用できます。
Qiancheng は、導体の加工から絶縁押出、完成したケーブルの検査に至るまで、主要な製造パラメータを管理しています。関連するチェックには、該当する製品仕様に従って、導体寸法、導体抵抗、絶縁状態、仕上げ外径、および電気的性能が含まれます。
エンジニアリングおよび輸出の注文の場合、仕様およびプロジェクトの要件に従って、技術パラメータ、工場検査記録、およびその他の該当する製品文書を提供できます。これにより、購入者は、供給されたケーブルが合意された技術要件に照らしてチェックするための明確な基準が得られます。
一般的な用途には、家の装飾配線、照明回路、ソケット接続、その他の固定低電圧電気接続が含まれます。選択した導体サイズは、回路負荷および地域の設置要件に適合する必要があります。
このケーブルは、電圧、負荷、環境条件が該当する仕様の範囲内にある工場、作業場、その他の産業施設での固定電源接続に使用できます。
また、適切な地方自治体の電気設備や電源配線のサポートにも考慮できます。仕様を選択する前に、ケーブル配線、周囲条件、必要な文書、地域の電気規格などのプロジェクト要件を確認する必要があります。
このケーブルは、選択された導体サイズと電圧定格が機器の要件を満たす電気機器および配電システムへの固定接続に適しています。
回路が異なれば、必要な導体断面積も異なります。利用可能な仕様にはさまざまな導体サイズが用意されているため、動作電流、ケーブル長、電圧降下、設置条件に応じてケーブルを選択できます。
一貫した PVC 絶縁層は、導体と周囲の材料との間の電気的分離を維持するのに役立ちます。正しい設置、配線、および保護は、使用期間全体を通じて絶縁性能を維持するために引き続き重要です。
大量の量を必要とするエンジニアリング プロジェクトの場合、設置計画には一貫した導体寸法、抵抗値、完成したケーブルの仕様が重要です。製造検査と合意された技術仕様は、バッチの受け入れの基準となります。
輸出およびエンジニアリングプロジェクトでは、異なる技術文書、テスト記録、または製品マーキングが必要になる場合があります。これらの要件は、付属のケーブルと付属文書がプロジェクトの仕様に対応しているかどうか、製造前に確認できます。
一般的なモデルには、60227IEC01(BV) および BV が含まれます。その他の適用可能な仕様については、必要な導体サイズ、電圧定格、用途に応じて検討できます。
導体には高純度銅を使用し、絶縁材にはPVCを使用しています。導体の構造、断面積、抵抗値は選択した仕様によって異なり、技術パラメータ表に記載されています。
銅 PVC ケーブルは、該当する電圧、負荷、および環境要件が満たされる住宅用配線、産業用配電、地方自治体の電力プロジェクト、および固定電気機器の接続に適しています。
記載されている仕様は、1.5 mm² ～ 185 mm² の導体断面積をカバーしており、対応する導体構造、最大外径、最大導体抵抗値は上の表に示されています。実際の電気負荷や設置条件に応じて必要なサイズを選択してください。
適用可能な導体サイズ、仕上がりの長さ、印刷およびパッケージングの要件に応じてカスタマイズについて話し合うことができます。生産手配は、要求される仕様、注文数量、技術要件によって異なります。
技術パラメータ、工場検査記録、およびその他の該当する文書については、製品仕様およびプロジェクト要件に従って議論できます。ご希望の仕様・数量をご確認いただければサンプル手配も可能です。
