製品モデル: BVVB。

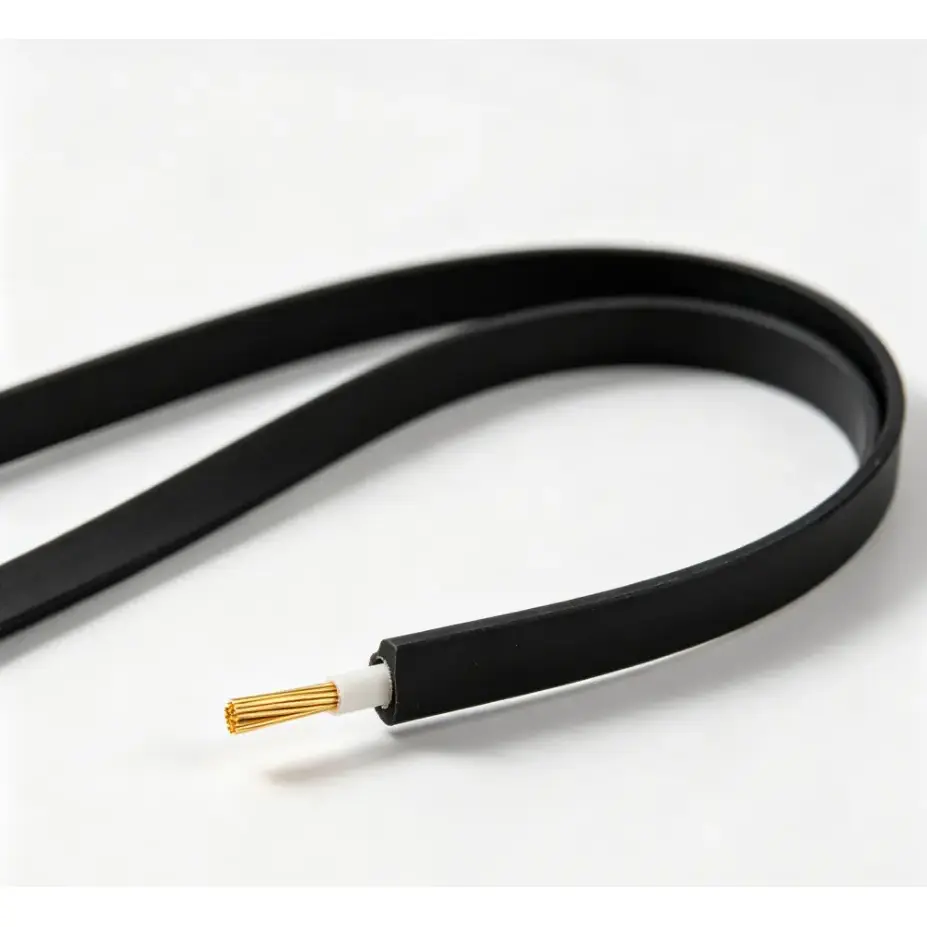

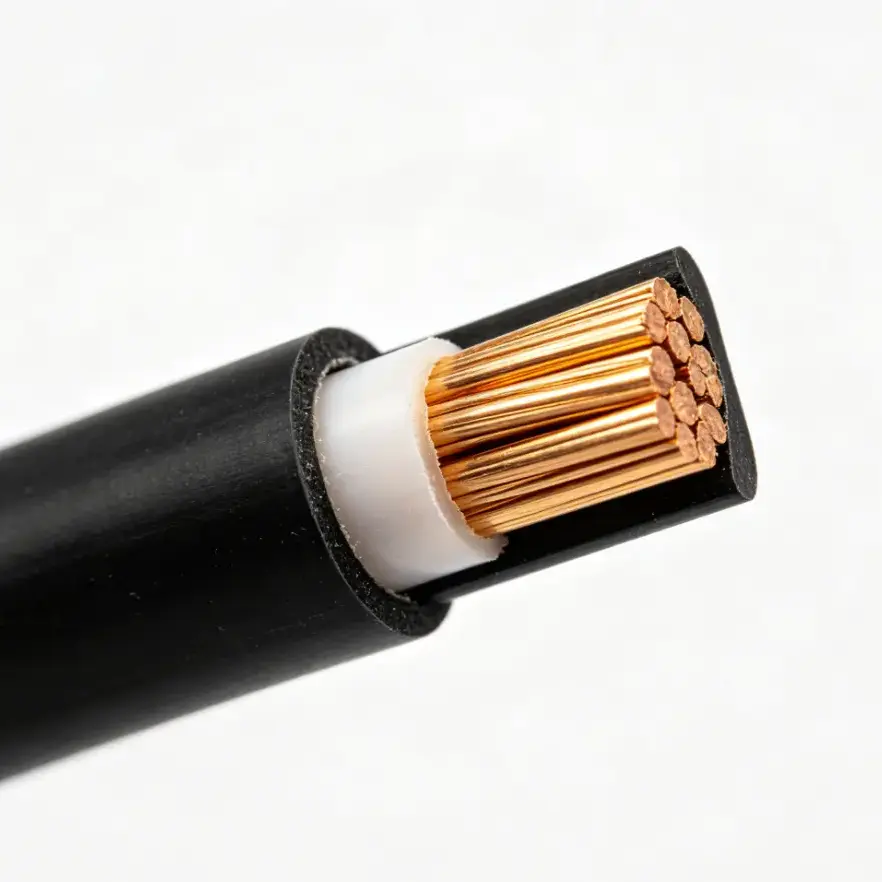

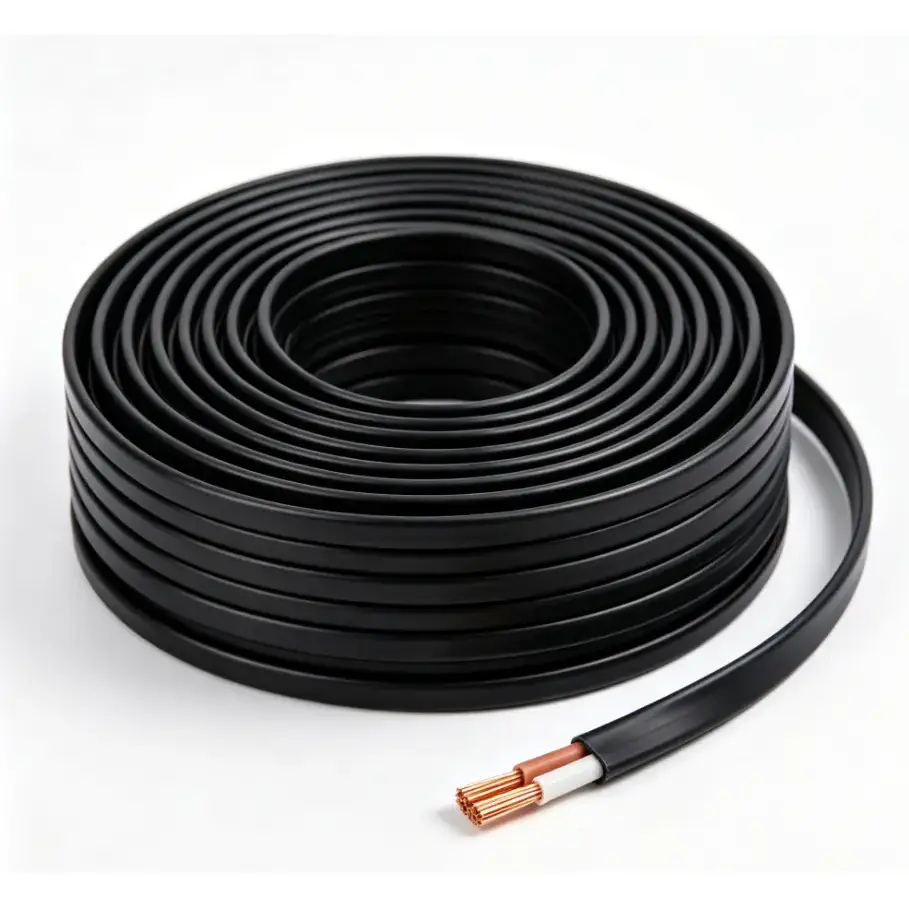

PVC 絶縁平角銅線は、低電圧固定敷設用途向けに設計された国家標準の建築用ワイヤで、300/500V 配電システムに適しています。平行非撚線コア構造の高純度銅導体を使用しています。導体は PVC 絶縁体と外側の PVC 保護シースで覆われており、コンパクトなフラット ケーブル構造を形成しています。優れた導電性と二重保護により、住宅の装飾配線、商業建設プロジェクト、小型機器の電源接続に広く使用されています。
|
公称断面 (mm²) |
導体構造素線/直径 |
絶縁体厚さ(mm) |
シース厚さ(mm) |
平均外形寸法(mm) |
20℃における最大導体抵抗 (Ω/km) Cu |
|
2×0.75 |
1/0.97 |
0.6 |
0.9 |
4.4×6.9 |
24.5 |
|
2×1.0 |
1/1.12 |
0.6 |
0.9 |
4.6×7.2 |
18.1 |
|
2×1.5 |
1/1.36 |
0.7 |
0.9 |
5.0×8.1 |
12.1 |
|
2×2.5 |
1/1.75 |
0.8 |
1.0 |
5.8×9.5 |
7.41 |
|
2×4 |
1/2.21 |
0.8 |
1.0 |
6.3×10.4 |
4.61 |
|
2×4(B) |
7/0.84 |
0.8 |
1.0 |
6.6×11.0 |
4.61 |
|
2×6 |
1/2.70 |
0.8 |
1.1 |
7.0×11.6 |
3.08 |
|
2×6(B) |
7/1.03 |
0.8 |
1.1 |
7.3×12.4 |
3.08 |
|
2×10 |
7/1.35 |
1.0 |
1.2 |
8.7×15.0 |
1.83 |
|
3×0.75 |
1/0.97 |
0.6 |
0.9 |
4.4×9.3 |
24.5 |
|
3×1.0 |
1/1.12 |
0.6 |
0.9 |
4.6×9.8 |
18.1 |
|
3×1.5 |
1/1.36 |
0.7 |
0.9 |
5.0×11.1 |
12.1 |
|
3×2.5 |
1/1.75 |
0.8 |
1.0 |
5.8×13.1 |
7.41 |
|
3×4 |
1/2.21 |
0.8 |
1.0 |
6.3×14.5 |
4.61 |
|
3×4(B) |
7/0.84 |
0.8 |
1.0 |
6.6×15.4 |
4.61 |
|
3×6 |
1/2.70 |
0.8 |
1.1 |
7.0×16.2 |
3.08 |
|
3×6(B) |
7/1.03 |
0.8 |
1.1 |
7.3×17.3 |
3.08 |
|
3×10 |
7/1.35 |
1.0 |
1.2 |
8.7×21.1 |
1.83 |

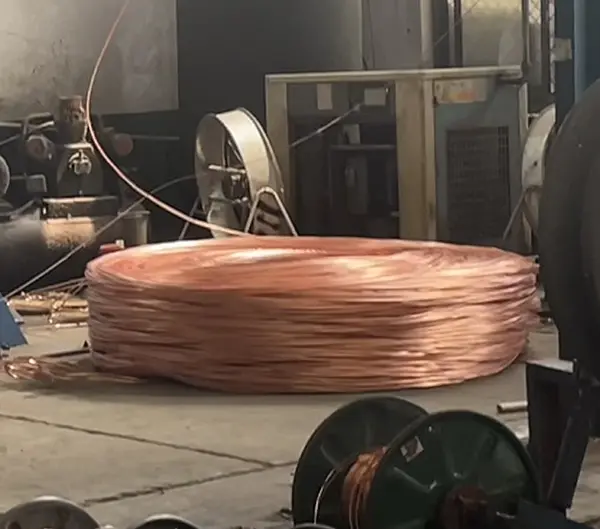

市販されているローエンドのフラット ワイヤには、リサイクルされた混合銅やサイズの小さい導体が使用されている場合があり、負荷がかかると抵抗、電圧降下、発熱が増加する可能性があります。当社の PVC 絶縁平角銅線は、高純度の無酸素銅導体を使用し、適用される国家規格に従って製造され、導体の断面と仕上げの長さが制御されています。実際の負荷に対して正しい仕様が選択された場合、完全かつ均一な導体構造により、安定した導電性と通電性能がサポートされます。
一部の低価格製品には、機械的強度が低い再生 PVC やより薄い断熱材が使用されており、低温で脆くなったり、過剰な熱で軟化したりする可能性があります。この製品は、2 層の絶縁体とシース構造を持つバージン PVC 素材を使用しており、曲げ、摩耗、常温サイクルに対する耐性を備えています。この構造は、適切な動作条件下で壁に埋め込んだり電線管に設置したりする際にケーブルを保護するのに役立ちます。
一般的な平角線の中には、製造工程のばらつきにより、導体の偏りや絶縁体の厚みの不均一、ねじれが発生する場合があります。この製品は、高精度のワンステップ押出成形を使用して導体を中心に配置し、平行に配置し、制御された絶縁厚さと平坦な仕上がりプロファイルを実現します。この構造により、壁の引き回しやその他の固定配線の設置時にすっきりとした外観を維持できます。
必要な難燃性仕様を持たない通常のフラット ワイヤーは、外部火源にさらされると燃え続ける可能性があります。追加の防火特性が必要な用途には、難燃性 PVC 配合物を供給できます。該当する難燃バージョンは、発火源を取り除いた後の継続的な燃焼を制限するように設計されており、特定の耐火性能グレードと試験要件が用途および目的地市場の基準に従って確認されています。
PVC 絶縁平角銅線は、家全体の照明、ソケット回路、キッチンや浴室の電源接続、その他の住宅用配線に使用されます。フラットな形状は壁、天井、床への隠し設置に適しており、設置スペースが限られている場合でも配線経路をコンパクトに保つことができます。
フラットケーブルは、照明回路、機器の電源接続、ディスプレイ回路など、オフィスビル、店舗、ホテル、その他の商業スペースの固定配線に使用できます。フラットな構造により、コンパクトな配線が必要な場所での取り回しが容易になります。
テーブルランプ、フロアランプ、小型家電製品、および特定の小型産業用制御装置の電源接続および内部配線に適しています。柔軟な構造により、コンパクトな機器や接続ポイントの周りの配線が容易になります。
この製品は、設置環境が仕様の条件内であれば、バルコニー、階段、廊下などの適切な半開放屋内エリアで使用できます。低圧固定配線用のケーブルダクトやパイプを通して配線することもできます。
コンパクトなフラット構造は、利用可能な配線スペースが限られている古い建物で配線をアップグレードする場合に役立ちます。これにより、配線レイアウトを比較的コンパクトに保ちながら、既存の低電圧回路の交換または再配置が可能になります。
一般的なモデルは BVVB で、定格電圧は 300/500V です。製造は該当する IEC および国家規格に従って行われ、必要な用途に応じてさまざまな導体サイズが利用可能です。
製品仕様および仕向地市場の要件に従って、工場検査記録、該当する CE 文書、入手可能な場合はサードパーティのテストレポートなど、関連文書を提供できます。必要な認証およびテスト文書は、注文前に確認する必要があります。
PVC 絶縁は、適切な屋内設置条件下で通常の湿気、ほこり、機械的磨耗から保護します。実際の使用環境が製品仕様の範囲内であれば、キッチンやバスルームなどでもご使用いただけます。標準バージョンは、屋外で長時間直射日光にさらされることを目的としていません。
仕上がりワイヤの長さ、絶縁色、印刷要件に応じてカスタマイズを検討できます。共通仕様は定期発注可能ですが、特注仕様は生産数量、材質、納期の確認が必要です。
一般的な用途には、住宅の屋内配線、店舗や商業施設の装飾、小型家電の電源接続、照明回路、廊下や同様の屋内エリアの固定低電圧配線などがあります。地域の電気要件と設置条件に応じて、適切な仕様を選択する必要があります。
絶縁体には、該当する製品仕様に応じた難燃性のPVC素材を使用しています。また、通常の経年劣化や屋内使用時の温度変化に対する耐性も備えています。長時間の UV 暴露や特定の耐火性能要件を伴う用途の場合は、製造前に必要な材料グレードを確認する必要があります。
