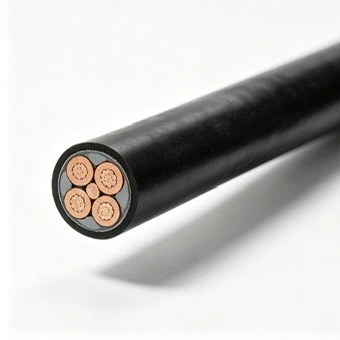

銅 PVC 耐火性低電圧電力ケーブルは、銅導体、PVC 絶縁体とシース、マイカ耐火層を組み込んだ低電圧ケーブル構造です。これは、非常用電源、防火、その他の安全関連の電気システムなど、特定の火災状態中に電力の継続が必要な回路を対象としています。 Qiancheng は、制御された導体、絶縁、耐火性、完成品の試験プロセスを使用してケーブルを製造しています。
|
公称断面 (mm²) |
導線の最小数 |
導体外径 （mm） |
PVC絶縁材の呼び厚さ/mm |
絶縁体外径の目安/mm |
20℃における最大導体抵抗(Ω/km) 銅 |
|
1.5 |
1 |
1.36±0.02 |
0.8 |
3.2 |
12.1 |
|
1.5（B） |
7 |
1.56±0.02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.8 |
3.6 |
7.41 |
|
2.5（B） |
7 |
2.01±0.02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2.22±0.02 |
1.0 |
4.4 |
4.61 |
|
4（B） |
7 |
2.52±0.02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2.72±0.03 |
1.0 |
4.9 |
3.08 |
|
6（B） |
7 |
3.09±0.03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3.9±0.10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5.0±0.10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6.1±0.10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7.1±0.10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16.2±0.20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.6 |
28.7 |
0.0470 |
高純度電解銅棒は、マルチダイ伸線装置を通じて必要な導体直径に伸線されます。内部応力を軽減し、必要な機械的特性を維持するために、連続焼鈍が使用されます。導体抵抗は、製造時に指定された電気要件に照らしてチェックされます。

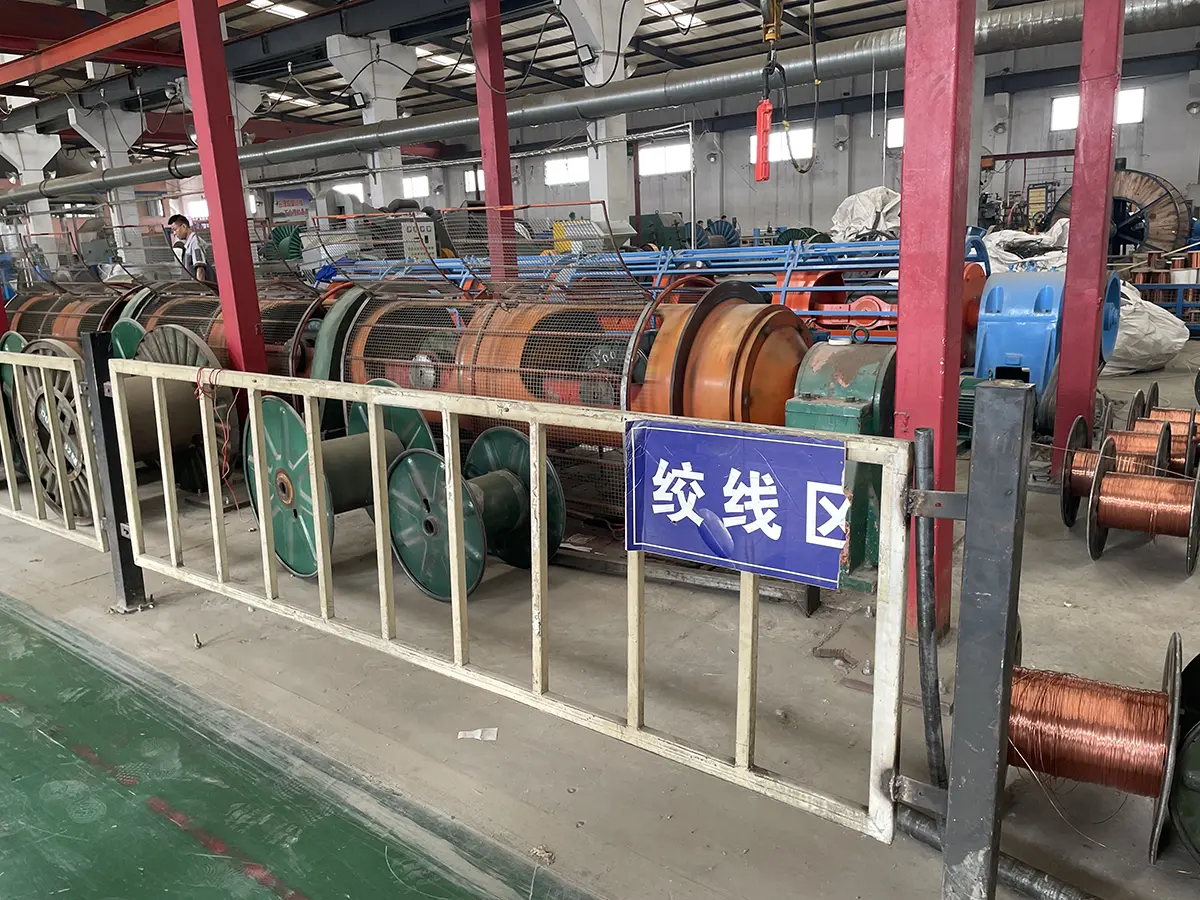

撚り構造の場合、個々の銅線が指定された導体構造に従って配置され、撚り合わされます。このプロセスでは、ケーブルの設置に必要な柔軟性を維持しながら、撚り長さと導体の形状を制御します。
耐火層は、指定された構造に従って導体またはケーブルコアにマイカテープを巻き付けることによって形成されます。製造中に重なりと被覆率が制御されるため、保護された部分の周囲で耐火層が連続した状態に保たれます。
難燃性 PVC 絶縁体が導体の周囲に押し出されています。絶縁体の寸法と同心度は、指定された厚さを維持し、過度の偏心によって引き起こされる局所的な電気的ストレスを軽減するために、製造中に監視されます。
オンラインスパークテスターは、押出成形中の絶縁の完全性をチェックします。絶縁欠陥が検出された場合、次の生産段階に入る前に、影響を受けた箇所を特定して検査および修正することができます。
マルチコア構造の場合、絶縁コアは指定された充填材とともにケーブル接続されます。このプロセスにより、意図したケーブル形状が維持され、外側シースの一貫した基盤が提供されます。
選択されたケーブル構造に応じて、難燃性 PVC が外側シースとして押出成形されます。取り付けや検査に必要な関連モデルや仕様情報を含む製品識別情報をシースにマークすることができます。
完成したケーブルは、該当する技術仕様に従って検査されます。検査には、必要に応じて耐火性試験、電源周波数耐電圧試験、絶縁抵抗測定、導体抵抗、低温曲げ試験などが含まれます。

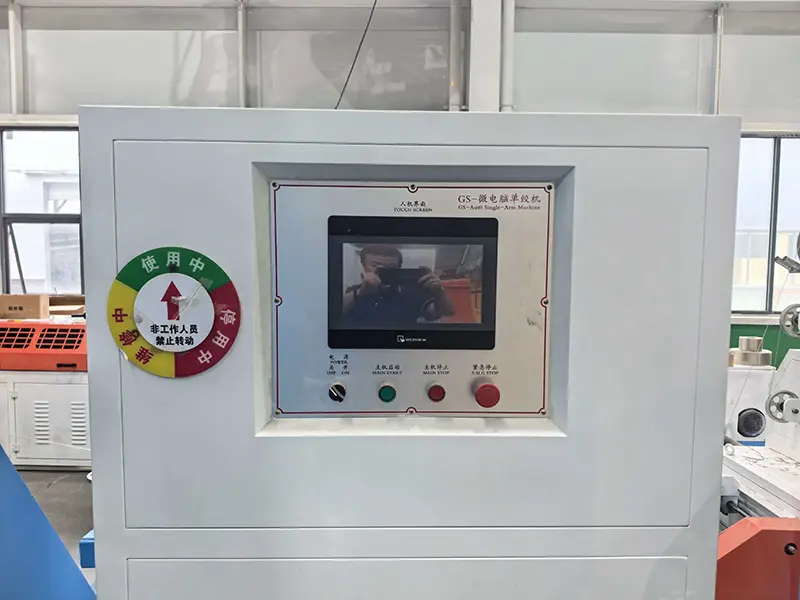

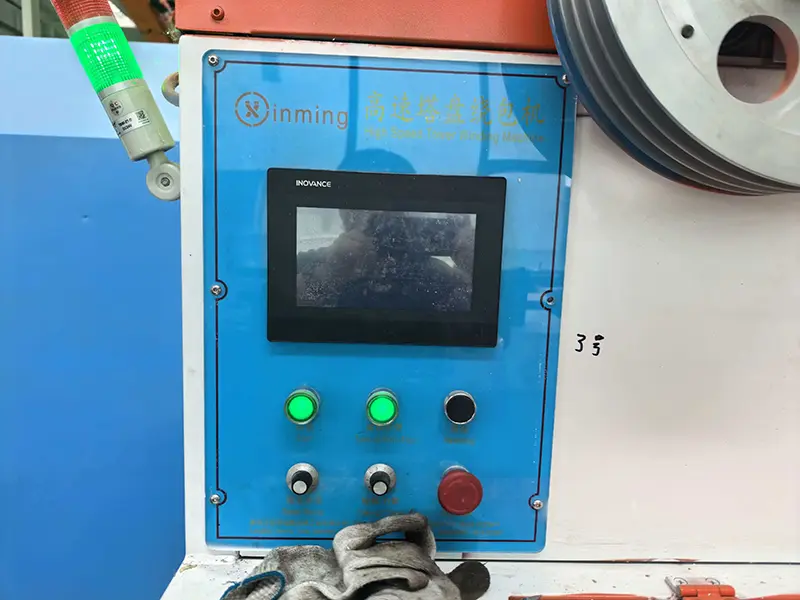

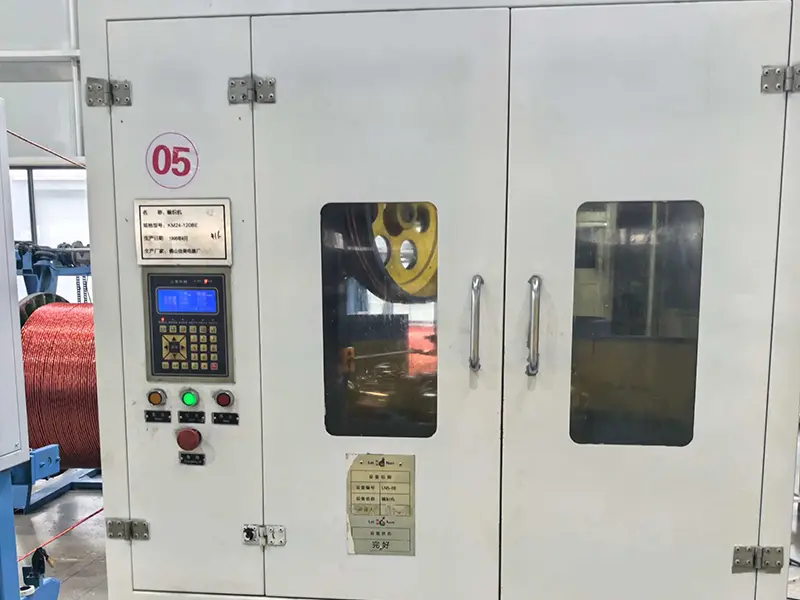

Qiancheng のケーブル製造設備には、シングル ストランダー、6 ディスク クロス ストランダー、マイクロコンピュータ制御のストランダー、高速包装機、PVC 絶縁体およびシースの押出ライン、ケーブル配線装置、統合マーキングおよび押出装置、および自動コイリングおよびテイクアップ システムが含まれます。
無酸素銅棒、マイカ耐火テープ、難燃性 PVC コンパウンドなどの入荷材料は、生産に入る前に検査できます。材料検査記録は、その後のバッチのトレーサビリティとプロセス管理の参考となります。
主要なプロセスパラメータには、マイカテープの重なり、絶縁体の厚さ、導体の寸法、および押し出し条件が含まれます。巡回検査は、ケーブルが完成品段階に到達する前に、寸法またはプロセスの偏差を特定するために生産中に実行されます。

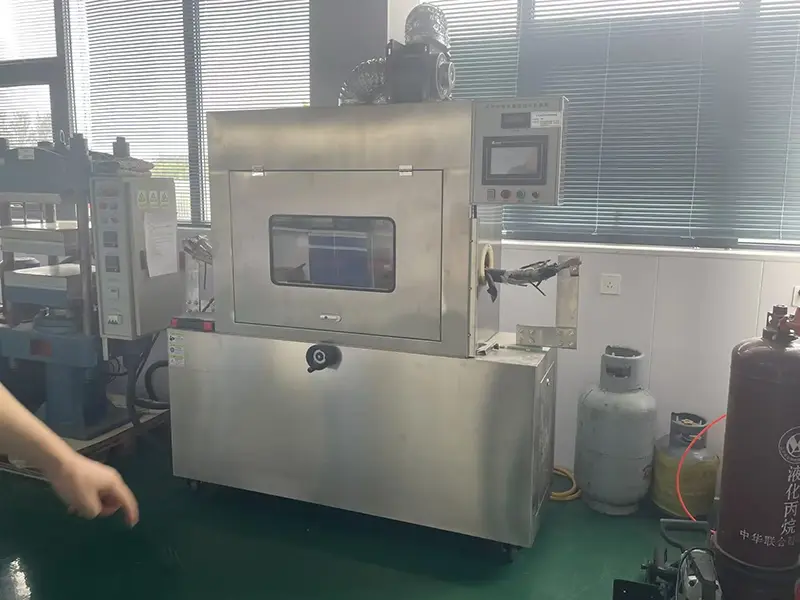

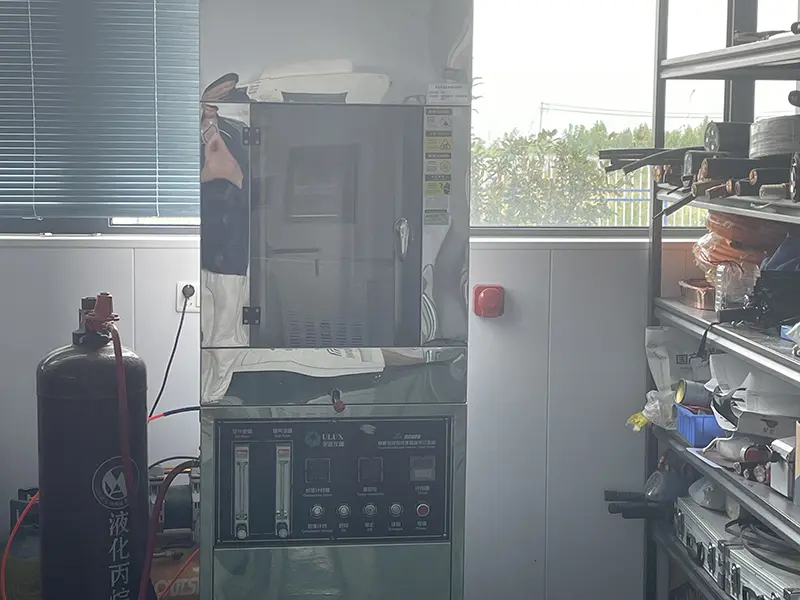

該当する耐火構造については、規定の試験条件で耐火試験を行うことができます。提供された製造情報は、GB/T 19216 に準拠した 750℃、90 分間の耐火試験を参照しています。実際の試験方法、サンプル構造および合格基準は、該当する規格および製品仕様と照らし合わせて確認する必要があります。
電気検査には、電源周波数耐電圧試験、絶縁抵抗測定、導体の直流抵抗などが含まれます。提供されたデータは、該当する製品仕様として電源周波数 3.5 kV 耐電圧試験 5 分間、および絶縁抵抗 ≥100 MΩ/km を規定しています。
製品仕様に応じて、環境評価には低温曲げ試験、紫外線耐候試験、酸アルカリ腐食試験などが含まれます。適用されるテスト温度、期間、および合格基準は、注文要件に従って確認する必要があります。
出荷前に、完成したケーブルの外観、製品マーキング、ケーブル構造、リール情報をチェックできます。注文やプロジェクトの要件に応じて、工場検査記録やその他の必要な技術文書を提供できます。
マイカ耐火層は、高温にさらされた場合に導体の周囲に絶縁バリアを形成します。難燃性 PVC 絶縁体とシースを組み合わせたこの構造は、単に火炎の伝播を制限するのではなく、指定された試験期間中回路の完全性を維持することを目的としています。
銅製 PVC 耐火性低電圧電力ケーブルは、均一で偏心のない絶縁層の厚さが特徴です。完成したケーブルはすべて浸水耐電圧試験に合格しており、湿気の多い地下環境での漏電やショートのリスクを排除します。再生材料を使用した非標準ケーブルと比較して、断線故障率が98%減少します。
ケーブル構造は、銅導体、マイカ耐火材料、難燃性 PVC 絶縁体とシースを組み合わせています。設置中、ケーブルは過度の引っ張り、鋭利なエッジ、耐火層への損傷から保護する必要があります。設置設計の必要に応じて、適切な耐火性接合アクセサリを選択する必要があります。
Qiancheng Cable は、河北省衡水にある生産施設で電力および制御ケーブル製品を製造しています。注文に応じて、工場検査、技術文書、プロジェクト固有の製品情報を提供できます。海外プロジェクトの場合、提供された書類が目的地やプロジェクトの要件と一致するように、必要な証明書、試験報告書、文書を生産前に確認する必要があります。
このケーブルは、非常照明、火災警報器、その他の安全関連システムなど、特定の火災状態中に電気的導通を維持することがプロジェクト要件の一部である低電圧回路用として検討できます。
病院、学校、商業ビル、その他の公共施設は、選択された緊急および防火回路用に耐火ケーブル構造を指定する場合があります。必要な燃焼時間と試験基準はプロジェクト仕様書から確認する必要があります。
この製品は、ケーブルの構造と設置条件が適合するケーブル トレイ、トレンチ、その他の保護された配線システムで使用できます。ケーブルの配線は、機械的損傷や過度の曲げに対して適切な保護を提供する必要があります。
産業プラント、インフラ施設、その他の低電圧配電システムでは、重要な機器に耐火回路が必要な場合があります。仕様の前に、導体サイズ、コア構成、設置方法、耐火性能要件を確認する必要があります。
A: 難燃性ケーブルは主に火炎の伝播を制限しますが、耐火構造には、定義された火災試験条件下で指定された期間回路の完全性を維持することを目的とした耐火層が組み込まれています。適用可能な燃焼時間と試験温度は製品の仕様と規格によって異なります。
A: 導体は銅製です。提供された製造情報では、出発材料として高純度電解銅棒を使用し、その後伸線および焼鈍を行うことが指定されています。導体の DC 抵抗は、該当する技術要件に照らしてチェックされます。
A: 指定された構造に応じて、耐火性、商用周波耐電圧、絶縁抵抗、導体抵抗、低温曲げなどの試験が行われます。ご注文時に必要な試験成績書や検査書類をご確認いただけます。
A: プロジェクトや注文の要件に応じて、英語の技術文書を作成することができます。書類要件は目的地、プロジェクト、適用規格によって異なるため、必要な証明書、試験報告書、検査書類リストを事前に確認する必要があります。
A: ケーブル長や仕様はご注文に応じてご相談させていただきます。見積もりを依頼する際には、必要な導体の断面積、構造、数量、リールの長さ、マーキング、その他の技術的詳細を提供する必要があります。
A: 一般的な設置環境には、ケーブル トレイ、ケーブル トレンチ、その他の保護された低電圧配線システムが含まれます。プロジェクトの要件に応じて、公共の建物、インフラ、産業施設における非常用電源、防火、重要な低電圧回路として検討できます。
A: プロジェクトと検査の手配に応じて、工場訪問と第三者検査について相談できます。独立したサンプリングまたはテストが必要な場合は、出荷前にサンプリング方法、検査範囲、適用されるテスト基準について合意する必要があります。
A: 必要な導体断面積、コア構成、ケーブル長、定格電圧、設置方法、耐火要件、目的地を提供してください。プロジェクトで特定の規格、証明書、またはテストレポートが必要な場合は、製品とドキュメントを一緒に確認できるように、問い合わせにそれらの要件を含めてください。
プロジェクトの見積もりの場合、問い合わせの段階でケーブルの仕様、必要な耐火期間、設置方法、必要書類を提供することで、Qiancheng は適切な建設と検査範囲を確認することができます。
