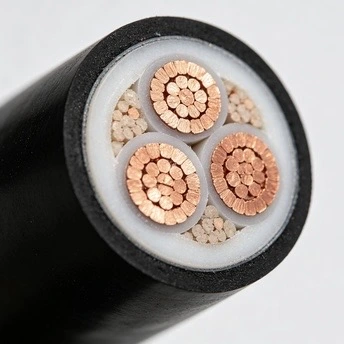

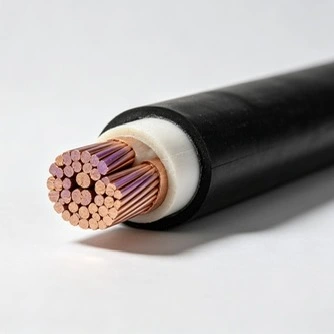

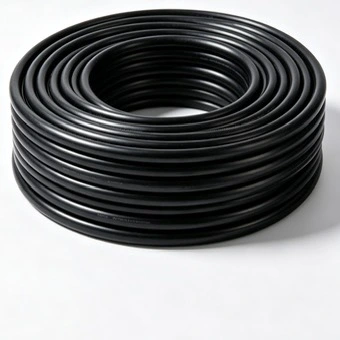

Qiancheng Copper XLPE LSZH 低電圧電力ケーブルは、煙の低減とハロゲンフリーのケーブル構造が指定されている建物やインフラストラクチャでの低電圧配電用に設計されています。地下鉄施設、病院、オフィスビル、共同溝、その他の密閉されたエリアで使用でき、必要な負荷、設置方法、プロジェクトの仕様に応じて導体サイズを選択できます。
|
公称導体断面積 (mm²) |
導線の最小数 |
導体外径(mm) |
公称XLPE絶縁厚さ(mm) |
おおよその絶縁体外径(mm) |
最大。 20℃銅における導体抵抗 (Ω/km) |
|
1.5 |
1 |
1.36±0.02 |
0.7 |
3.0 |
12.1 |
|
1.5(B) |
7 |
1.56±0.02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.7 |
3.4 |
7.41 |
|
2.5(B) |
7 |
2.01±0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2.22±0.02 |
0.7 |
3.8 |
4.61 |
|
4(B) |
7 |
2.52±0.02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72±0.03 |
0.7 |
4.3 |
3.08 |
|
6(B) |
7 |
3.09±0.03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3.9±0.10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5.0±0.10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6.1±0.10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7.1±0.10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16.2±0.20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.0 |
27.5 |
0.0470 |
銅線 XLPE LSZH 低電圧電力ケーブルは、導体と周囲のケーブル コンポーネントの間の電気的分離に XLPE 絶縁を使用しています。 XLPE は、従来の PVC 絶縁体よりも高い通常動作温度を提供し、熱性能、絶縁安定性、および長期的な電気的信頼性が必要な場合に一般的に選択されます。実際の動作制限は、該当するケーブル規格とプロジェクトの仕様に従う必要があります。
LSZH 構造は、煙の発生とハロゲンを含む燃焼生成物を制御する必要がある設備を対象としています。煙密度とハロゲン酸ガスは別個の性能特性であり、適用されるテスト規格とプロジェクト要件に照らして検証する必要があります。 IEC 61034 は発煙測定について規定しており、IEC 60754-1 はハロゲン酸ガス含有量の測定方法を規定しています。
このケーブルには、低電圧送電用の銅導体が使用されています。導体抵抗は、電圧降下と動作損失を評価するための重要なパラメータですが、導体の断面積は、電流容量、設置条件、周囲温度、グループ化、および許容電圧降下に従って選択する必要があります。
技術表にある利用可能な導体サイズは、小規模な制御および分岐回路の要件だけでなく、大規模な低電圧配電アプリケーションもカバーしています。最終的な選択では、導体断面積のみではなく、接続された負荷、回路長、設置方法、短絡状態、および該当する地域の電気要件を考慮する必要があります。

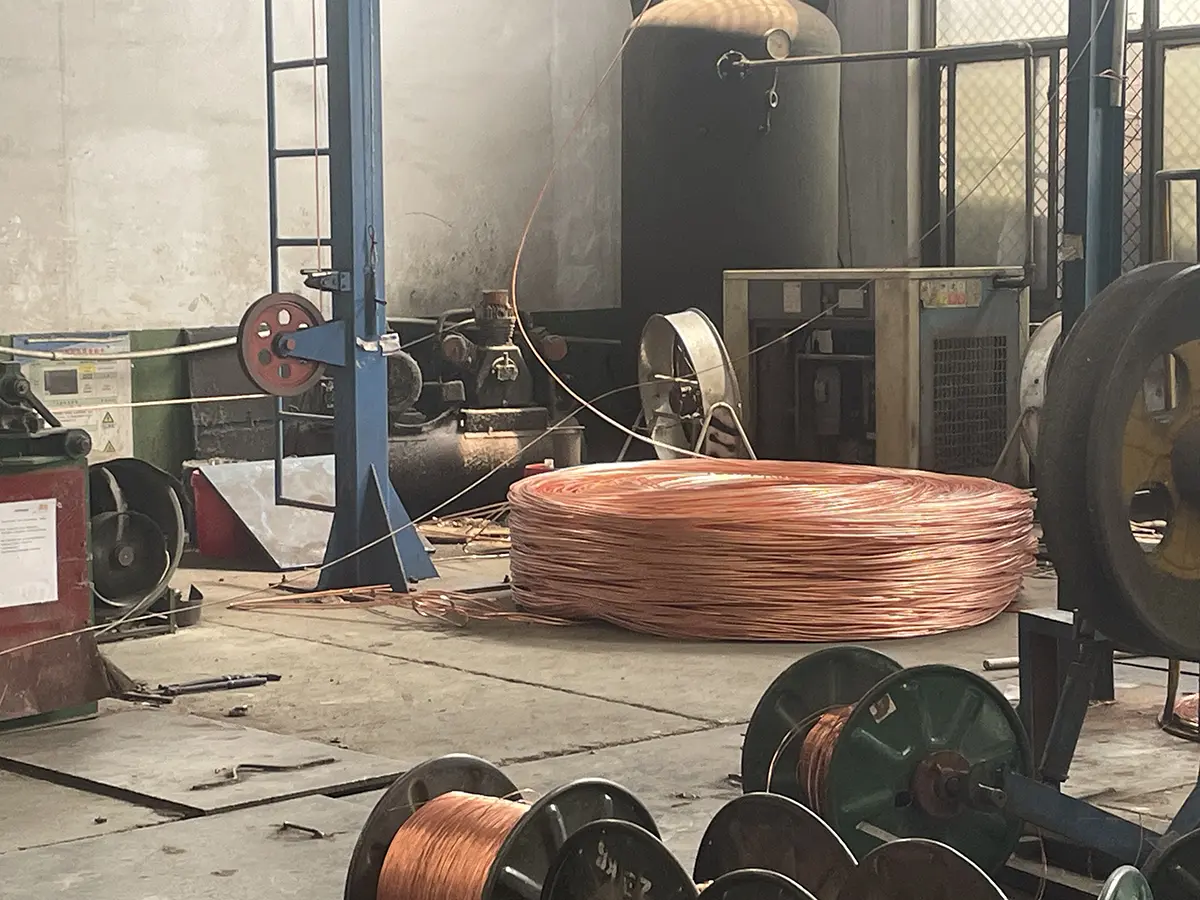

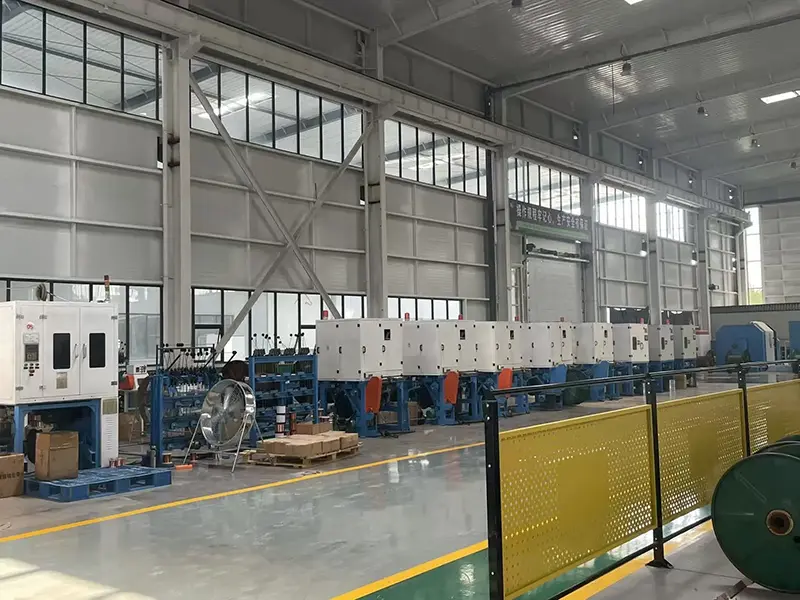

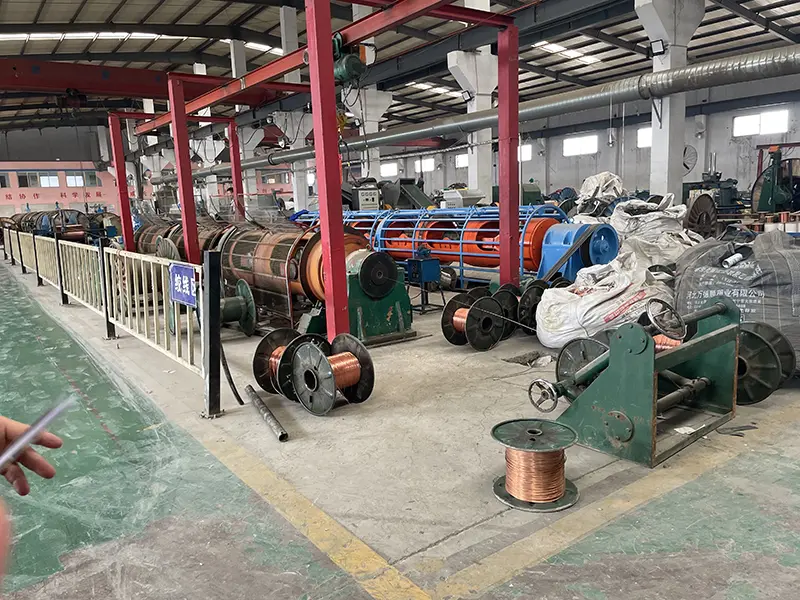

Qiancheng は、製造および日常の品質管理のためのケーブル押出および試験装置を備えた独自の生産施設を運営しています。生産記録、原材料の検査、電気または燃焼関連のテスト結果は、プロジェクトの文書化要件に従って維持できます。追加の検証が必要なプロジェクトの場合は、プロジェクトの条件に応じて工場訪問や第三者によるサンプリングを手配できます。
導体材料、絶縁化合物、シース材料、導体の寸法、および絶縁体の厚さは、該当する仕様に従って製造時に管理されます。寸法チェックと電気テストは、完成したケーブルが出荷される前に実用的なチェックポイントを提供します。
バッチレベルの文書を使用して、完成したケーブルを製造および検査の記録と結び付けることができます。プロジェクト文書にリール識別、テストレポート、または材料記録が必要な場合、必要な情報を出荷時に準備できます。
独立した品質管理要件を伴う輸出およびインフラストラクチャープロジェクトの場合、出荷前に第三者による検査またはサンプリングを調整できます。検査範囲は、購入仕様書、適用される規格、および受け入れ要件に従って定義できます。
IEC 60332 テストが指定されている場合、IEC 60332 シリーズの該当部分に従って、関連するケーブル構造の火炎伝播を評価できます。ケーブルの構造や設置配置が異なれば、異なるテスト方法が必要になる場合があるため、正確なテスト レベルはプロジェクトの仕様と照らし合わせて確認する必要があります。
低煙性能は、煙が視界、避難、消防機関へのアクセスに影響を与える可能性がある密閉されたエリアで特に重要です。 IEC 61034 は、定義された燃焼条件下で煙濃度を測定するための試験方法を提供しているため、プロジェクト文書では、「低煙」という用語だけに依存するのではなく、必要な試験方法と許容レベルを特定する必要があります。
ハロゲンフリー材料を指定するプロジェクトの場合、製造前に関連するケーブル構造と材料テストの要件を確認する必要があります。 IEC 60754-1 は、燃焼中にケーブル材料から発生するハロゲン酸ガスの測定に取り組んでおり、火炎伝播および煙密度試験とは別の検証ポイントを提供します。
銅線 XLPE LSZH 低電圧電力ケーブルは、プロジェクト文書で低煙およびハロゲンフリーのケーブル構造が必要とされる、地下鉄駅、鉄道交通機関の建物、プラットフォーム、サービスエリア、その他の密閉されたインフラストラクチャの低電圧配電回路に指定できます。
アプリケーションには、病棟、手術エリア、救急部門、公共エリア、および補助施設にサービスを提供する配電回路が含まれる場合があります。ケーブルの選択は、建物の電気設計、防火仕様、設置要件に従う必要があります。
このケーブルは、煙や燃焼生成物の要件が電気仕様の一部となっているオフィスビル、ショッピングセンター、学校、展示施設、その他の公共の建物での低電圧配電に適しています。
一般的な用途には、地下駐車場、共同溝、機器室、その他の密閉されたサービス インフラストラクチャが含まれます。設置設計では、ケーブルのグループ化、熱放散、機械的保護、メンテナンスのためのアクセスを考慮する必要があります。
空港、鉄道施設、通信室、その他の技術的建物は、選択された低電圧回路に対して LSZH ケーブル構造を指定する場合があります。最終的なケーブルのタイプは、回路機能とプロジェクトの耐火性能要件に適合させる必要があります。
ケーブルのサイジングは、設計電流から始めて、設置方法、周囲条件、導体グループ、および許容温度と照らし合わせてチェックする必要があります。表にまとめられた導体抵抗は、電圧降下と損失の計算の一部として使用することもできます。
電線管、トレイ、またはその他の密閉された設置の場合は、注文する前に、利用可能なスペース、曲げ半径、熱放散、および引っ張り条件を考慮する必要があります。長いケーブル配線では、電圧降下と設置張力をさらに検討する必要がある場合があります。
屋内、地下、および部分的に露出した設置では、湿気、機械的保護、温度、化学物質への曝露に関してさまざまな要件が必要となる場合があります。したがって、ケーブルの構造は、電圧と導体サイズだけで選択するのではなく、実際の設置環境に照らして確認する必要があります。
インフラストラクチャおよび輸出の注文の場合、調達文書には技術データシート、日常テスト記録、検査報告書、梱包情報、リール識別が含まれる場合があります。生産前にこれらの要件を提供することは、製造と検査をプロジェクトの受け入れプロセスと整合させるのに役立ちます。
仕様を検討するために、顧客は定格電圧、導体サイズ、必要なケーブル長、設置方法、予想される負荷、およびプロジェクトの標準を提供できます。 Qiancheng はこれらの詳細を使用して、適切な銅線 XLPE LSZH 低電圧電力ケーブルの構造を確認し、対応する技術文書を準備できます。
プロジェクトの注文の場合、製造前に必要な難燃性、発煙性、ハロゲンフリーのテスト レベルを確認することも役立ちます。第三者による検査または特定のリールマーキングおよび文書要件が適用される場合、これらを技術契約および購入仕様書に含めることができます。
A: LSZH ケーブル構造は、指定された材料とテスト要件が満たされた場合に、煙の発生とハロゲンを含む燃焼生成物を制限するように設計されています。従来の PVC ケーブルはハロゲン含有ポリマー系を使用しています。正しい選択は、防火仕様と設置に適用される基準によって異なります。
A: XLPE は、従来の PVC 絶縁よりも高い通常動作温度能力を備えた電気絶縁を提供します。安定した絶縁性能と耐熱性が要求される場合によく使用されます。許容動作温度は、該当するケーブルの仕様から確認する必要があります。
A: 主な要因には、設計電流、設置方法、周囲温度、ケーブルのグループ化、回路長、電圧降下、短絡状態が含まれます。導体のサイズは、定格電流だけではなく、完全な電気設計から決定する必要があります。
A: プロジェクト仕様で XLPE 絶縁および LSZH 構造を備えた低電圧銅線ケーブルが必要なこれらの用途を検討できます。必要な炎、煙、およびハロゲンフリーのテスト レベルは、注文前に該当するプロジェクト標準と照らし合わせて確認する必要があります。
A: 注文要件に応じて、文書には技術仕様、検査またはテスト記録、リール識別、梱包情報、およびその他の合意された品質文書が含まれる場合があります。プロジェクトの必要に応じて、第三者による検査も調整できます。
A: はい。注文と検査計画に応じて、工場訪問と第三者によるサンプリングまたは検査を調整できます。必要な生産記録、サンプル、検査項目を入手できるように、検査範囲を事前に合意する必要があります。
A: 有用な情報には、導体サイズ、コア数、必要なケーブル長、電圧レベル、設置方法、接続先、適用規格、および特定の火炎、煙、またはハロゲンフリー要件が含まれます。最終仕様がまだ決まっていない場合は、最初の技術レビューのためにプロジェクトのアプリケーションと電気負荷を提供できます。
