モデル: MYP、MYPT。

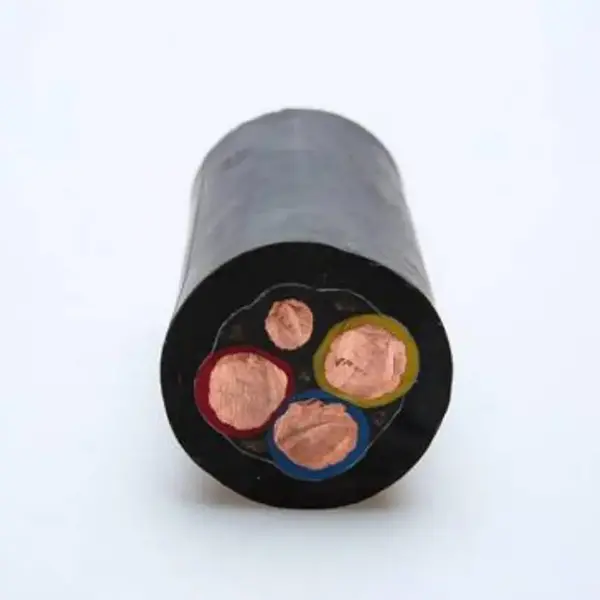

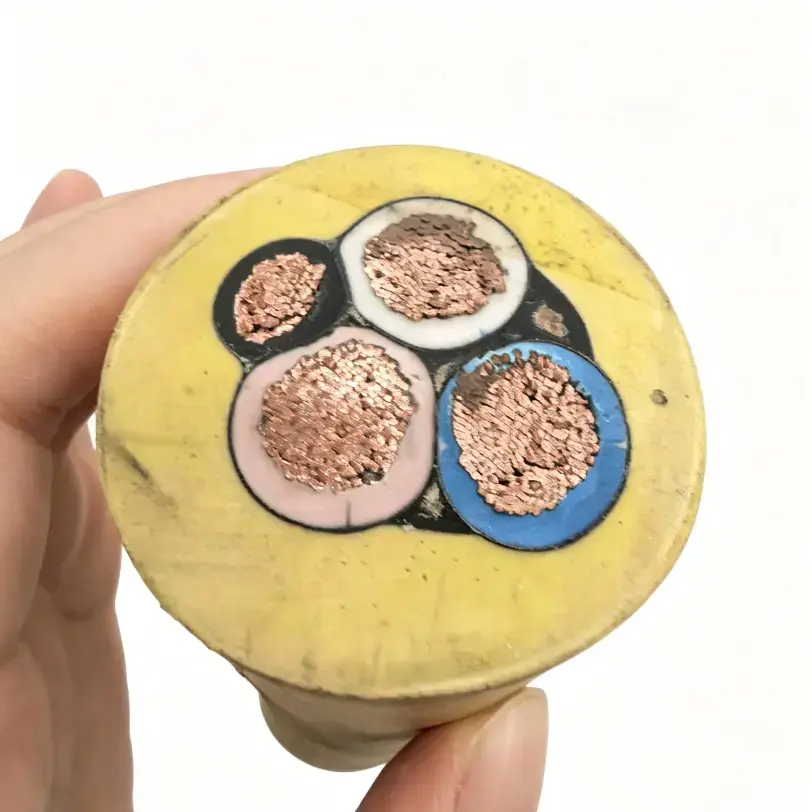

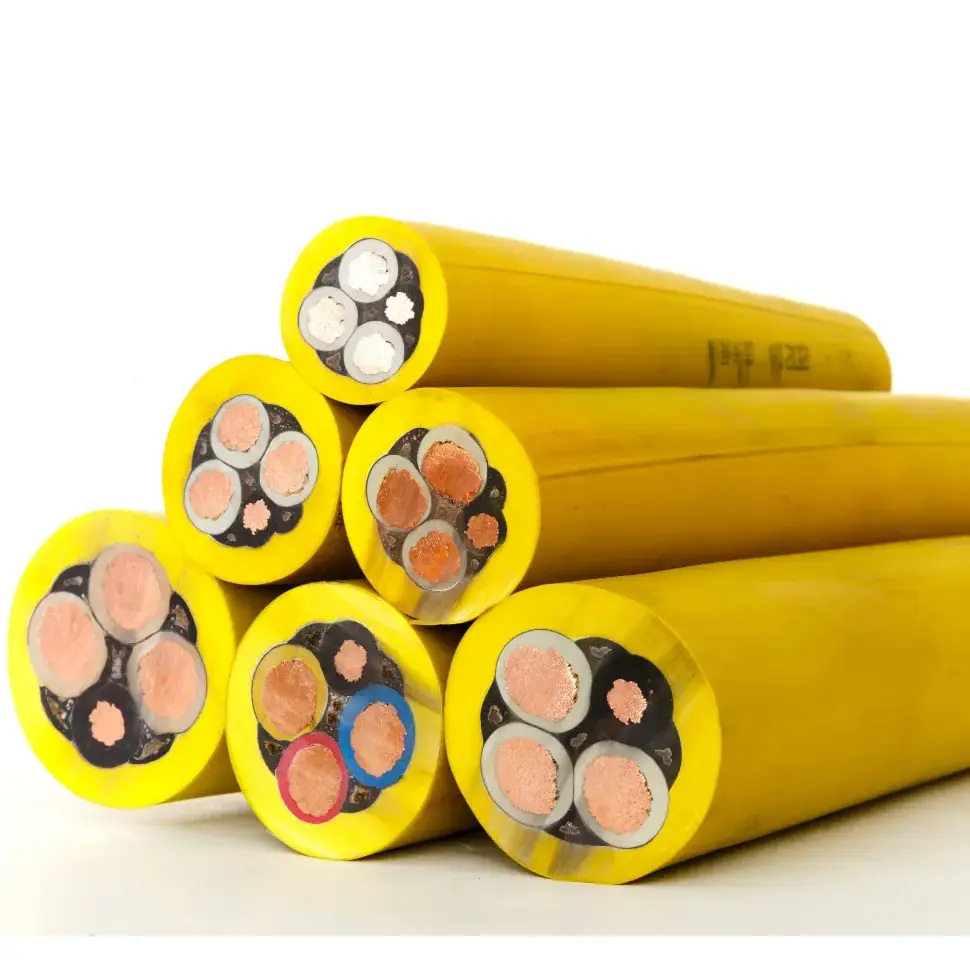

マイニングフレキシブルシールドゴムケーブルは、地下採掘で使用されるモバイル電気機器用のフレキシブルゴムシースケーブルです。付属の製品仕様は MT/T 818.7-2009 を参照しており、複数のより線銅導体、特殊用途のゴム絶縁体、銅線編組シールド、および高強度ゴムシースを組み合わせています。この構造は、繰り返しの曲げ、引きずり、ねじり、ほこり、湿気、機械的接触にさらされる用途を想定しています。
|
パラメータのカテゴリ |
パラメータ項目 |
テクニカルインデックス |
|
構造構成 |
導体材質 |
高純度無酸素銅、多撚りフレキシブル導体、繰り返しの曲げやねじりに強い |
|
|
導体断面図 |
10mm2～150mm2 |
|
|
絶縁層 |
特殊用途のゴム絶縁体、耐押出性と耐引裂性 |
|
|
シールド層 |
銅線編組シールド、シールド被覆率 ≥85 % |
|
|
アウターシース |
高強度ゴムシース、耐摩耗性、耐油性、抗力性、耐衝撃性に優れています。 |
|
|
コア構成 |
複合パワー・プラス・コントロール・コア。複数のマルチコアの組み合わせはオプション |
|
電気的性能 |
定格電圧 |
0.66/1.14kV |
|
|
絶縁抵抗 @20℃ |
≧100MΩ・km |
|
|
商用周波耐電圧 |
MT818規定のACテストに合格、5分間耐えても故障なし |
|
|
導体の直流抵抗 |
MT 818 または GB/T 12972 規格の要件を満たします |
|
難燃・耐火性能 |
耐火グレード |
鉱山の作業条件の耐火要件を満たします。短期間の高温環境下でも確実に電源を投入 |
|
|
難燃グレード |
MT 386 鉱山難燃性規格に準拠。炎を取り除くと自己消火します |
ケーブルには高純度無酸素銅多芯導体を使用しています。硬い導体構造と比較して、より線配置は、機器の動作中にケーブルが繰り返し曲げられたり、移動されたり、ねじれたりする移動式の設置に適しています。
絶縁層には特殊ゴムが指定されており、外被には耐摩耗性、耐油性、耐引きずり性、耐衝撃性が記載されています。これらの材料特性は、ケーブルが機器、石炭粉塵、水分、または作動油と接触する可能性がある地下ルートに関連します。

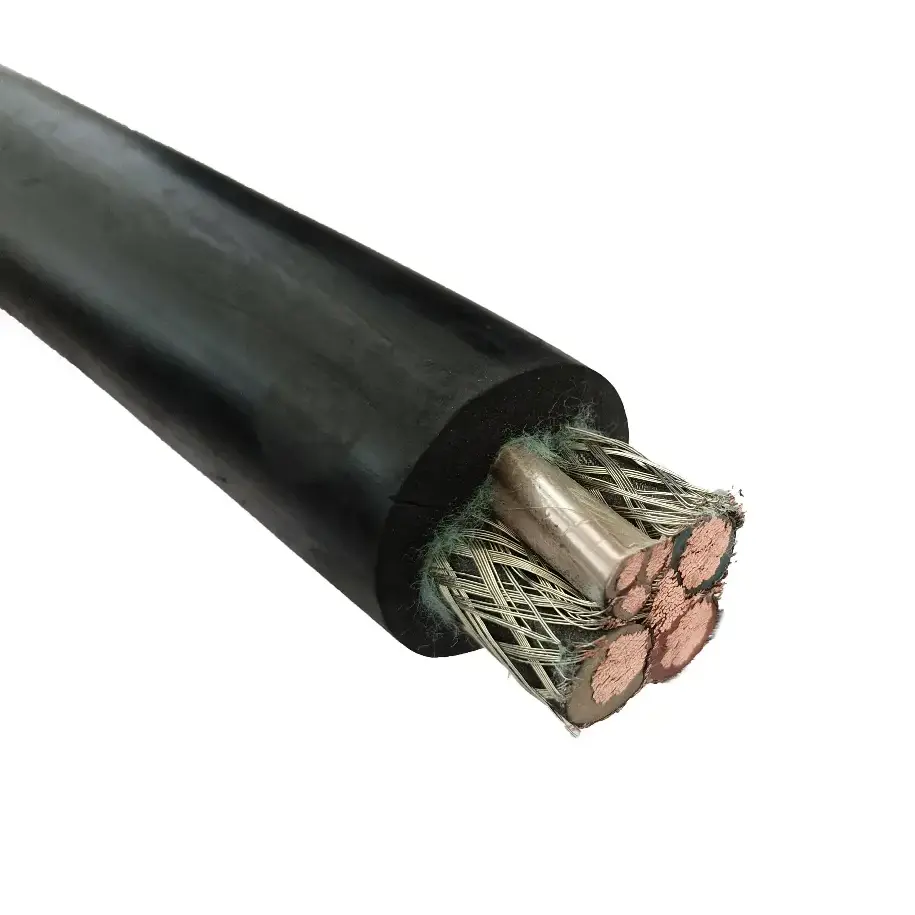

付属の仕様には、シールド率が少なくとも 85% の銅線編組シールドが記載されています。金属シールドはケーブルと近くの電気機器の間の電磁結合を軽減できますが、実際のシールド効果はケーブルの設置、シールドの終端、および接地にも依存します。
この構造では、同じケーブル アセンブリ内に電力コアと制御コアを組み込むことができます。この構成は、機器の回路構成に応じて、モバイル採掘機器が電力と関連する制御接続の両方を必要とする場合に役立ちます。
マイニング フレキシブル シールド ラバー ケーブルは、電気負荷と繰り返しの機械的動作が組み合わされる地下移動機器向けに設計されています。正確なモデルは、定格電圧、導体断面積、コア配置、ケーブル長、動作パターン、および環境条件に従って選択する必要があります。
この柔軟な構造は、ケーブルの移動や繰り返しの曲げが通常の動作の一部である、機械化された採掘切羽に沿って動作するモバイル機器に使用できます。導体のサイズとコア構成は、機器の電気要件と一致する必要があります。
地下道路で動作するモバイル機器には、引きずり、衝撃、摩耗に対する耐性を備えたケーブルが必要な場合があります。適切なケーブル構造を決定する際には、機器のタイプ、設置ルート、および利用可能なスペースを考慮する必要があります。
高出力モーター、周波数変換器、その他の電気機器が制御回路または監視回路の近くに設置されている場合、金属シールド層は電磁結合を制限するのに役立ちます。正しいシールド接続と接地は、依然として設置全体の重要な部分です。
ゴム製の断熱材と外側のシースは、要求の厳しい地下環境向けの構造を提供します。実際の環境適合性は、水への曝露、温度、油との接触、機械的負荷、および鉱山の特定の要件に対してチェックする必要があります。
付属の仕様には、定格電圧 0.66/1.14 kV、導体断面積 10 mm² ～ 150 mm² が記載されています。選択では、導体サイズのみではなく、機器の負荷、許容電圧降下、ケーブル長、および予想される設置条件を考慮する必要があります。
移動式採掘機器の場合、ケーブルは繰り返し曲げ、ねじれ、引きずりを受ける可能性があります。したがって、特定の機器レイアウトに合わせてケーブルを評価する場合は、導体の撚り線、絶縁体、シース、設置半径を合わせて考慮する必要があります。
付属の製品は、規定のカバー率 ≥85% の銅線編組シールドを使用しています。ケーブルが可変周波数ドライブまたは高出力モーターの近くに設置されている場合は、必要なシールド配置を機器メーカーの要件および鉱山の電気設計と照らし合わせて確認する必要があります。
提供された技術データには、MT 386 鉱山難燃要件への準拠と炎除去後の自己消火性が記載されています。プロジェクトで特定の鉱山保安認証や追加のテスト文書が必要な場合は、調達前に正確なケーブル モデルについてそれらの要件を確認する必要があります。
鉱山ケーブルを調達する場合、技術検証では、モデル、定格電圧、導体断面積、コア配置、シールド構造、電気抵抗、および該当するテスト要件をカバーする必要があります。これらの詳細は、一般的なパフォーマンスの説明よりも、製品の選択と受け入れの明確な根拠を提供します。

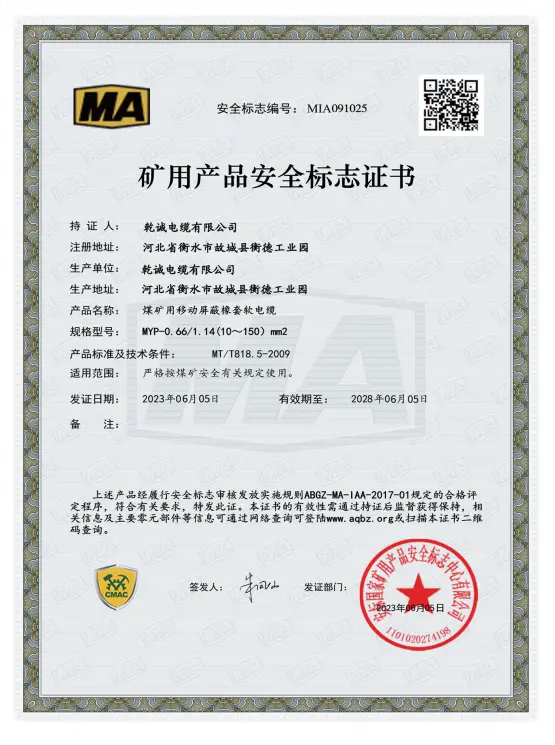

Qiancheng は、選択したケーブル モデルとプロジェクトの要件に応じて、製品仕様とサポート技術文書を提供します。認証、試験報告書、またはその他の検査記録が必要な場合は、見積および注文検討の段階で該当する文書を確認する必要があります。
機器のタイプ、動作環境、およびケーブルが固定動作に使用されるか移動動作に使用されるかを提供します。これは、柔軟な構造とシールドの配置が実際の設置に適合するかどうかを判断するのに役立ちます。
定格電圧、導体断面積、電源コアの数、制御コアの要件、ケーブル長を確認します。ケーブルが長い場合は、電圧降下と導体抵抗も考慮する必要があります。
引きずりの頻度、曲げ方向、最小設置半径、機械との接触、および起こり得る衝撃に関する情報は、適切なケーブル構造を決定するのに役立ちます。
生産または出荷の前に、適用される鉱山規格、認証要件、検査記録、および鉱山、機器メーカー、またはプロジェクト仕様書が要求するその他の技術文書を確認してください。
A: 付属の仕様には、定格電圧 0.66/1.14 kV、導体断面積 10 mm² ～ 150 mm² の MYP および MYPT モデルがリストされています。必要なコア配置は、機器や回路設計に応じて確認してください。
A: ケーブルには、記載されているシールド率が 85% 以上の銅線編組シールドが使用されています。シールドは、近くの電気機器からの電磁結合を軽減するのに役立ちます。実際の有効性は、シールド終端と接地を含む完全な設置によって決まります。
A: フレキシブル導体とゴム構造は、繰り返しの曲げ、ねじり、引きずりを伴うモバイル用途を目的としています。最終的な選択では、機器の移動、ケーブルの配線、電圧、導体サイズ、環境条件を考慮する必要があります。
A: 製品情報では、採掘ケーブル仕様については MT/T 818.7-2009 を参照し、採掘難燃性要件については MT 386 を参照しています。該当する規格および認証文書は、正確なモデルおよびプロジェクトの要件と照らし合わせて確認する必要があります。
A: 主な情報には、ケーブルモデル、定格電圧、導体断面積、コア構成、必要な長さ、数量、適用機器、設置条件が含まれます。プロジェクト固有の認証または検査文書の要件も提供する必要があります。
A: 技術仕様と該当するサポート文書は、選択したモデルとプロジェクトの要件に従って提供できます。採掘プロジェクトの場合、注文が確定する前に、必要な証明書とテスト記録を確認する必要があります。
