モデル：MC-0.38/0.66、MCP-0.38/0.66、MCP-0.66/1.14、MCP-1.9/3.3など

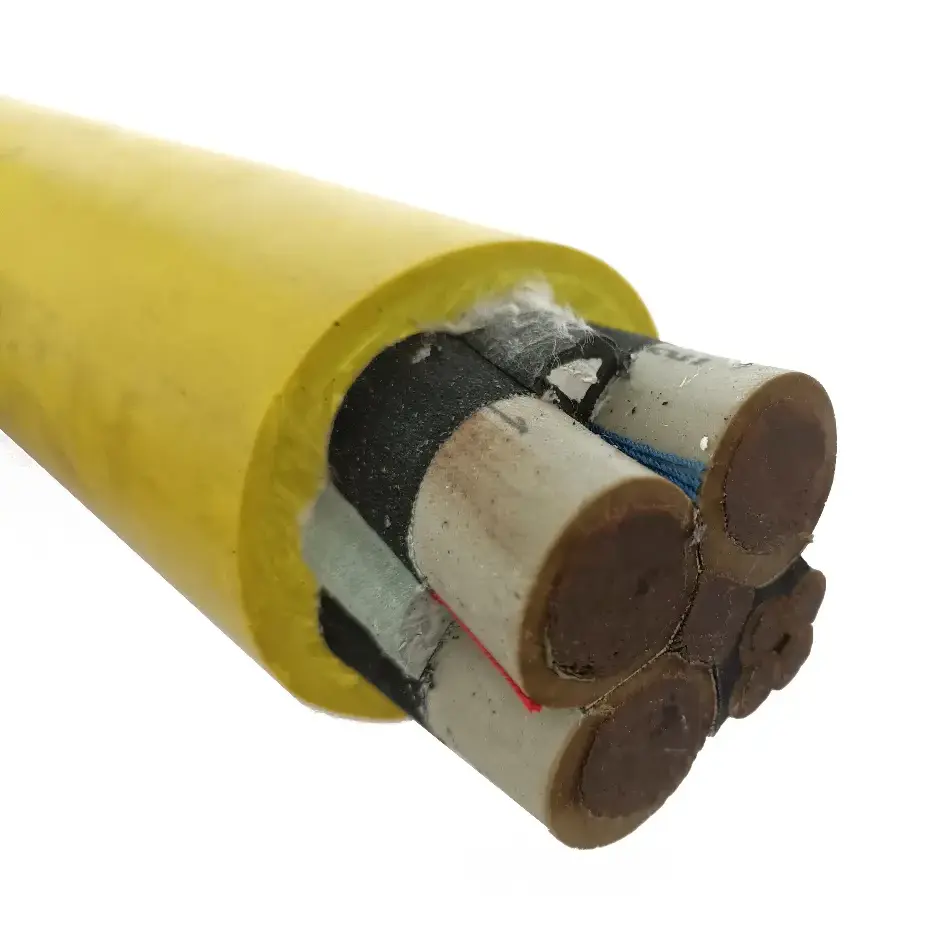

シールド付き石炭剪断機ゴム ケーブルは、石炭剪断機などの地下石炭採掘機器の移動電源および制御接続に使用されます。その構造は、多重撚り線の無酸素銅導体、特殊用途のゴム絶縁体、金属シールド、高強度ゴムシースを組み合わせたものです。付属の仕様は、ケーブルが繰り返しの動き、曲げ、引きずり、機械的接触にさらされる用途向けに、いくつかの電圧レベルと導体断面積をカバーしています。
|
パラメータのカテゴリ |
パラメータ項目 |
テクニカルインデックス |
|
構造構成 |
導体材質 |
高純度無酸素銅。頻繁な曲げやねじれに強い複数撚り線フレキシブル導体 |
|
|
導体断面図 |
16mm2～120mm2 |
|
|
絶縁層 |
特殊用途のゴム絶縁体、耐押出性と耐引裂性 |
|
|
シールド層 |
銅線編組とファイバーの複合金属シールド |
|
|
アウターシース |
高強度ゴムシース、耐摩耗性、耐油性、抗力性、耐衝撃性に優れています。 |
|
|
コア構成 |
Composite power-core plus control-core structure;マルチコアオプションが利用可能 |
|
電気的性能 |
定格電圧(kV) |
0.38/0.66、0.66/1.14、1.9/3.3 |
|
|
絶縁抵抗 @20℃ |
≧50MΩ・km |
|
|
商用周波耐電圧 |
5分間のAC電圧テストに故障なく合格 |
|
|
導体の直流抵抗 |
MT 818 または GB/T 12972 規格の要件を満たします |
|
難燃・耐火性能 |
耐火グレード |
鉱山の作業条件の耐火要件を満たします。短期間の高温環境下でも確実に電源を投入 |
|
|
難燃グレード |
MT 386 鉱山難燃性規格に準拠。炎を取り除くと自己消火します |
このケーブル タイプは、電源ケーブルが継続的な動きや機械的ストレスにさらされる可能性がある地下移動式採掘設備向けに設計されています。実際の仕様は、機器の電圧、電流需要、導体断面積、コア構成、設置条件に応じて選択する必要があります。
石炭剪断機やその他の移動式機器には、作業面に沿った繰り返しの動きに対応できるケーブル構造が必要です。柔軟な導体とゴム製シースは、曲げ、引きずり、周囲の機器との接触を伴うケーブル配線条件に適しています。
このケーブルは、定格電圧、コア配置、および機械的要件が設置に一致する場合、他の移動式採掘機器の電源および制御接続としても検討できます。仕様の前に、機器の種類と接続構成を確認してください。
金属シールド層はケーブル コアの周囲に導電性バリアを提供し、制御および信号回路に対する電磁干渉の影響を軽減します。シールド要件は、機器の設計および接地配置とともに評価する必要があります。
ゴム製の絶縁体と外側のシースは、湿気、ほこり、引きずり、機械的接触が発生する可能性がある地下環境向けに設計されています。ケーブルの選択では、現場での実際の水への曝露、設置ルート、温度、機械的負荷を考慮する必要があります。
炭鉱ケーブルを選択する場合、電気定格だけでは十分ではありません。注文する前に、ケーブルの構造、設置の動き、シールド要件、環境条件を機器や鉱山のレイアウトと照らし合わせて確認する必要があります。
利用可能な電圧範囲には 0.38/0.66 kV、0.66/1.14 kV、および 1.9/3.3 kV が含まれ、提供される仕様には導体断面積が 16 mm² ～ 120 mm² と記載されています。適切なサイズは、機器の負荷、許容電圧降下、ケーブルの長さ、設置条件によって異なります。
移動を繰り返すと、移動式採掘ケーブルには固定設置ケーブルとは異なる機械的要求が生じます。複数のより線の銅導体とゴム構造は、繰り返しの曲げやねじりを伴う用途向けに設計されています。
ケーブルには、銅線編組とファイバーを使用した複合金属シールドが組み込まれています。高出力電気機器の近くで制御信号を伝送する設置の場合、シールド配置は機器の接地および制御システム要件と一致する必要があります。
外側のゴム製シースは、耐摩耗性、耐油性、抗力性、耐衝撃性が指定されています。これらの特性は、ケーブルが移動機械の近くに配線される場合、または繰り返しの機械的接触にさらされる場合に関係します。

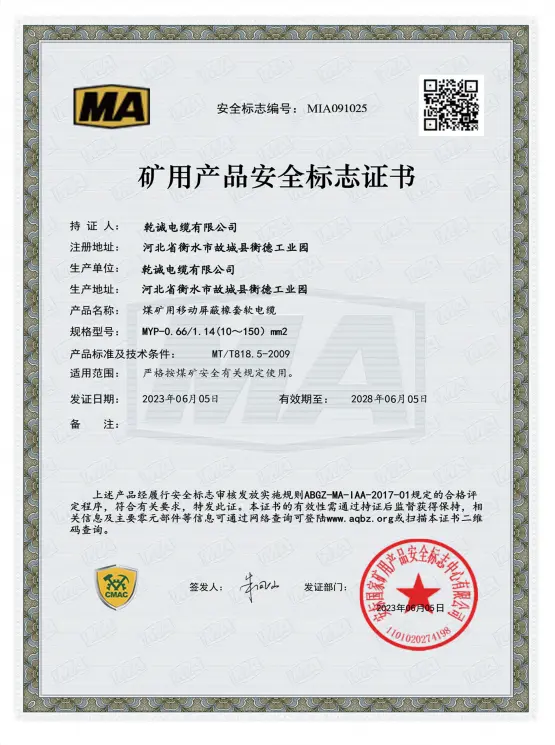

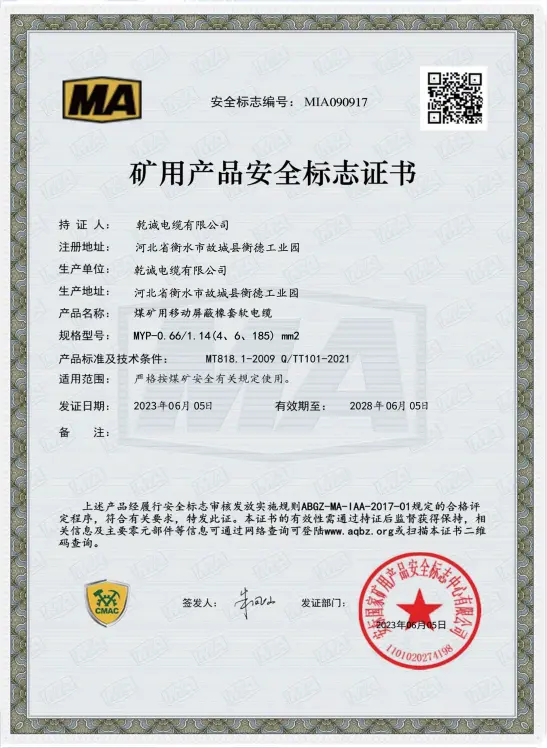

提供された仕様には、炎を除去した後の自己消火性を含む、MT 386 鉱山難燃要件への準拠が記載されています。鉱山で特定の認証や試験記録が必要な場合は、プロジェクトの文書と該当するケーブルの仕様を確認する必要があります。
鉱山ケーブルを調達する場合、技術検証では製品モデル、定格電圧、導体断面積、コア構成、電気試験要件、および該当する鉱山規格をカバーする必要があります。これらの詳細は、公称電圧のみで選択するのではなく、ケーブルを機器および設置条件に適合させるための実用的な基礎を提供します。

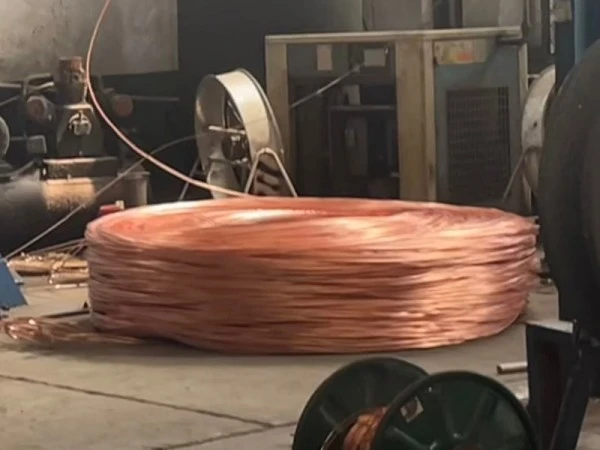

Qiancheng のケーブル製造および検査プロセスは、該当する製品仕様およびプロジェクト要件に従って文書化できます。テスト記録、技術パラメータ、およびその他のサポート文書は、必要に応じて調達および受け入れプロセスの一部としてレビューできます。
The multi-stranded oxygen-free copper conductor is intended to accommodate repeated bending and torsion during mobile equipment operation. Conductor size can be selected according to the required electrical load and cable specification.
供給される仕様には、複合電源コアおよび制御コア構造が含まれます。 This configuration can simplify cable routing where both power and control connections are required, subject to the equipment's connection requirements.
シールド構造は、電源ケーブルと制御回路が同じモバイル機器環境で動作する設置に関連します。その有効性は、シールド終端と接地を含む完全なシステム設計に依存します。
断熱材と外側保護層の両方にゴム素材が使用されています。指定された構造により、移動式地下設備に関連する厳しい機械的条件に対して、押出、引き裂き、摩耗、油、衝撃に対する耐性が得られます。
A: 付属の仕様は、定格電圧 0.38/0.66 kV、0.66/1.14 kV、および 1.9/3.3 kV、導体断面積 16 mm² ～ 120 mm² をカバーしています。具体的なコアの配置やモデルは、機器や用途に応じて確認する必要があります。
A: ケーブルには銅線編組とファイバーからなる複合金属シールドが使用されています。ケーブル内の回路に影響を与える電磁干渉を軽減することを目的としていますが、全体的なシールド性能は正しい設置と接地にも依存します。
A: シールド付き石炭せん断ゴム ケーブルは、主に移動式地下採掘装置および石炭採掘作業切羽に関連しています。電圧、導体サイズ、コア構成、機械的要件が適合する場合、石炭剪断機やその他の移動機器用として検討できます。
A: 機器の定格電圧、導体断面積、コアの数と種類、ケーブル長、シールド要件、設置方法、環境条件を確認してください。採掘プロジェクトの場合、必要な規格、証明書、テスト文書も生産または出荷前に確認する必要があります。
A: 付属の技術仕様には、ケーブルが MT 386 鉱山難燃要件に準拠しており、炎を取り除くと自己消火することが記載されています。プロジェクト固有の認証またはテスト要件は、正確なケーブル モデルおよび該当する仕様と照らし合わせて確認する必要があります。
A: 技術パラメータとサポート文書は、選択したモデルとプロジェクトの要件に従って提供できます。見積や仕様検討の際には、必要な電圧、導体サイズ、コア構成、数量、適用条件を提供していただくと便利です。
