金属シールド付き石炭せん断ゴムケーブル

製品モデル: MCPT、MCPTJ。

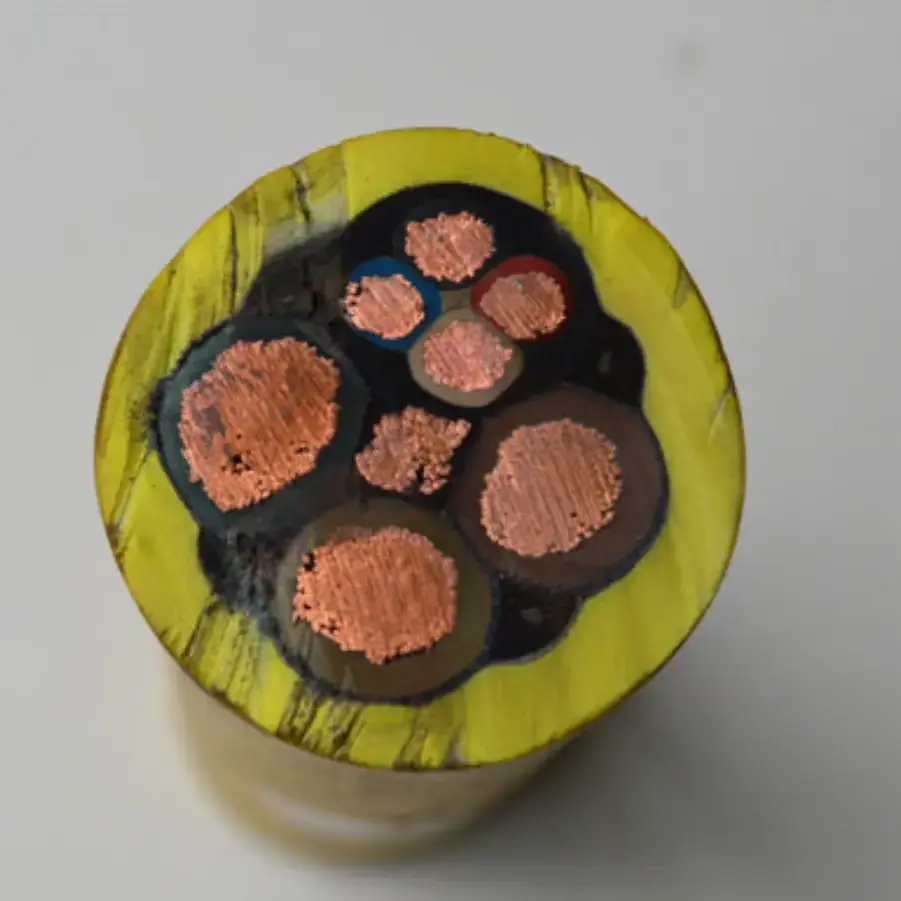

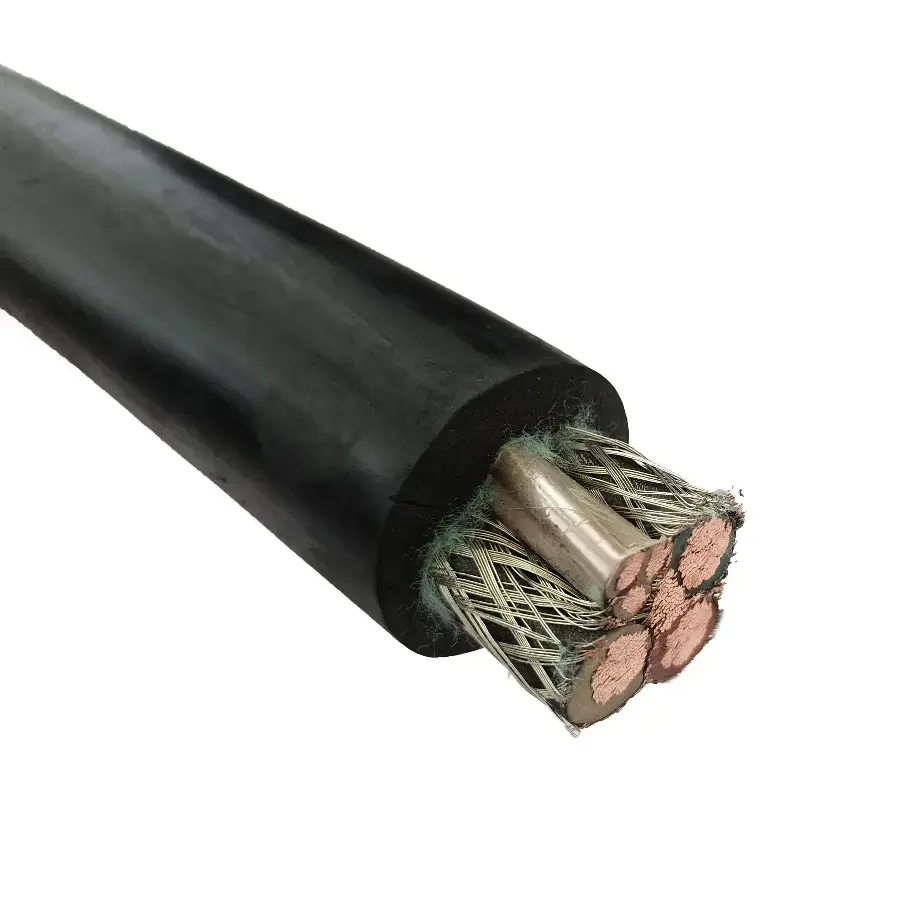

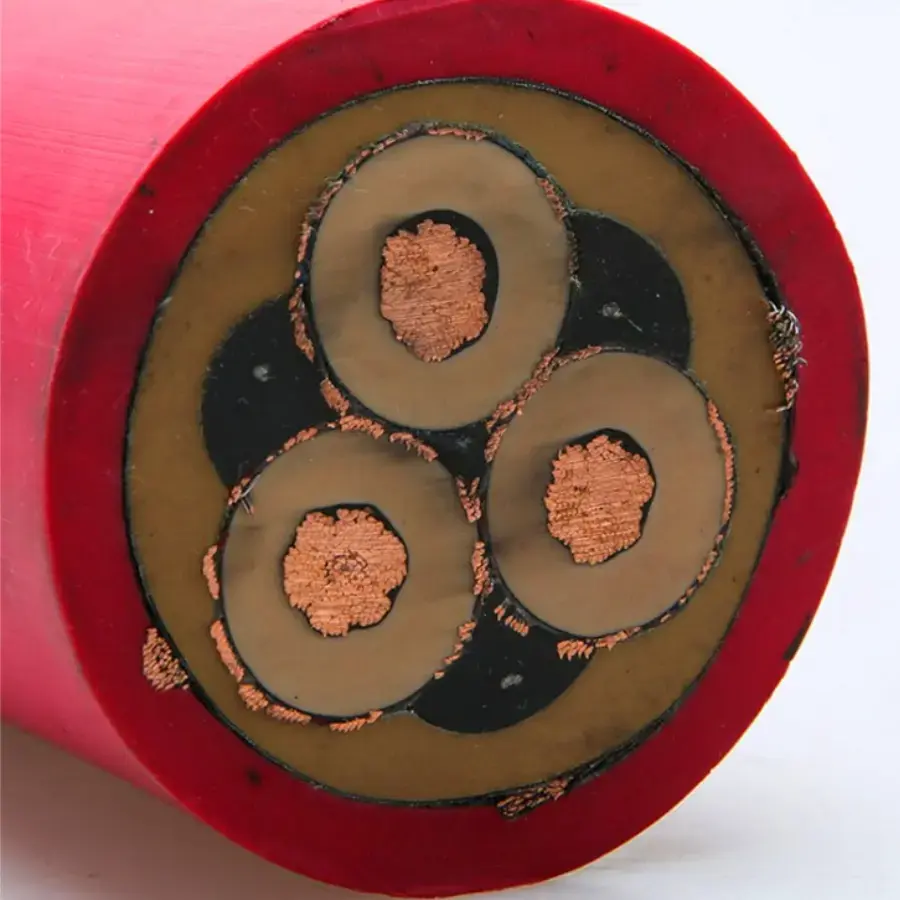

金属シールド石炭剪断機用ゴムケーブルは、石炭剪断機用の柔軟なゴム被覆鉱山ケーブルです。提供される製品情報は MT/T 818.4-2009 を参照しており、地下炭鉱用途における電源および制御信号伝送をカバーしています。その構造は、繰り返しの動き、引きずり、曲げを伴う作業条件に耐えられるように、複数のより線錫メッキ無酸素銅導体、特殊ゴム絶縁体、銅線編組シールド、および高強度ゴム製アウターシースを組み合わせています。

製品仕様、寸法および技術パラメータ表

アプリケーションシナリオ

1. 大中規模地下炭鉱の切羽の完全機械化

金属シールド石炭剪断機ゴムケーブルは、石炭剪断機やその他の移動式採掘機器に関連する電力および制御接続に使用できます。柔軟な導体とゴム被覆構造は、機器の動作中にケーブルが繰り返し移動する設置向けに設計されています。

2. 高ガス炭鉱および爆発の危険性のある炭鉱

特定のガスまたは爆発制御要件がある地下鉱山では、該当する鉱山安全規制に適合するケーブル構造が必要です。ケーブルの選択では、鉱山の分類、機器の電圧、難燃性の要件、およびプロジェクトの承認に必要な証明書または試験文書を考慮する必要があります。

3. 地下変電所と石炭剪断機間のモバイル接続

移動変電所と石炭剪断機の間の接続には、引きずり、曲げ、ねじりを繰り返す比較的長いケーブルが必要となる場合があります。フレキシブル導体の構造は、このタイプのモバイル電源装置向けに設計されていますが、設置は指定された機械的制限内に留める必要があります。

4. 水しぶきや機械的衝撃による湿った地下エリア

水しぶき、ほこり、脈石の落下により、ケーブル シースにさらなる機械的および環境的負荷がかかる可能性があります。指定された高強度ゴム製シースは、摩耗、油、衝撃、引きずりに対する耐性を備えているため、これらの条件にさらされる地下施設ではシースの状態が重要な考慮事項となります。

5. 炭鉱復興と自動採掘システム

可変周波数機器、監視回路、またはその他の電気制御システムを含む採掘プロジェクトの場合、金属シールド層は、制御および信号回路への電磁干渉の影響を軽減するのに役立ちます。シールド配置と制御コア構成は、接続された機器と接地方法に適合する必要があります。

業界の実際的な問題を解決

1. 高出力採掘機器周辺の電磁干渉

高出力の電気機器は、近くの監視および制御回路に影響を与える電磁干渉を発生させる可能性があります。銅線編組金属シールドは規定のシールド層を提供し、供給された仕様ではカバー率 ≥90% を示しています。全体的なシールド性能を評価する際には、ケーブルの接地と設置条件も考慮する必要があります。

2. 繰り返しの引きずりや曲げによる機械的ストレス

石炭剪断機ケーブルは機器の動作中に動きにさらされるため、導体、絶縁体、およびシースに繰り返しの機械的ストレスがかかる可能性があります。マルチストランドのフレキシブルな銅導体とゴム構造は、この種の動きに対応することを目的としています。実際の曲げ性能は、サポートされていない固定サイクル寿命の主張ではなく、該当する試験方法と設置要件を使用して評価する必要があります。

3. 地下採掘における難燃性の要件

難燃性能は、地下炭鉱におけるケーブル選択の重要な部分です。提供された技術データでは、難燃性グレードとして MT 386 を参照しています。特定の鉱山プロジェクトの場合、必要な安全認証とテスト文書を実際のケーブルのモデルと用途に照らして確認する必要があります。

4. 湿った機械的要求の厳しい条件におけるシース保護

水しぶき、粉塵、脈石の衝撃、および繰り返しの引きずりは、地下での作業中にシースが摩耗する原因となる可能性があります。指定された外側シースは、耐摩耗性、耐油性、耐衝撃性、耐抗力性を備えており、対応する使用条件下でケーブル構造を保護します。

5. 制御および監視の要件

一部のケーブル構成では、電源コアと制御コアを組み合わせて、鉱山機器の電気要件と監視要件に対応します。監視機能や保護機能が必要な場合、実際のコア配置や接続方法は機器メーカーや電気システム設計者にご確認ください。

6. 技術パラメータと採掘文書の検証

鉱山プロジェクトでは、ケーブル規格、電気パラメータ、難燃性性能、安全関連文書の検証が必要になる場合があります。製品仕様、テストレポート、および該当する証明書は、プロジェクトに提供される実際のモデル、電圧定格、およびケーブル構成に対応している必要があります。

総合的な製品の利点

1. トレーサブルな製品と検査情報

Qiancheng は、プロジェクトの要件に応じて、製品の識別と関連する製造または検査の文書を提供できます。正式な検査または受け入れの対象となる採掘プロジェクトの場合は、文書を実際のケーブル モデル、仕様、生産バッチと照合する必要があります。

2. 制御されたケーブルの構造

導体、ゴム絶縁体、金属シールド、および外部シースは、それぞれケーブルの電気的および機械的特性に寄与します。これらの製造段階の管理を維持することは、完成したケーブルを指定された構造と一致させるのに役立ちます。電気的・機械的検査項目を製品要件に合わせて手配可能です。

3. 移動式鉱山機械に対応した構造

マルチストランド銅導体、ゴム絶縁体、編組金属シールド、高強度ゴムシースの組み合わせにより、移動式石炭採掘機器に関連するいくつかの要件に対応します。これらには、繰り返しの動き、機械的接触、電気的シールド、地下環境への曝露が含まれます。

4. 複数の電圧および導体仕様

供給される製品範囲は、導体断面積 25mm² ～ 150mm²、定格電圧 0.66/1.14kV および 1.9/3.3kV をカバーしています。機器の接続やケーブルモデルに応じて、パワーコアとコントロールコアの構成を選択できます。ご希望の電圧、導体サイズ、コア構造、長さ、設置条件からお見積り・製作内容をご確認いただけます。

5. マイニングプロジェクトの技術文書

プロジェクトの要件に応じて、技術文書には製品仕様、検査記録、試験報告書、該当する鉱山安全証明書が含まれる場合があります。輸出注文または鉱山の正式な受け入れの場合は、供給された文書が最終的なケーブル仕様に対応するように、製造前に必要な文書リストを確認する必要があります。

Q&A

1. 金属シールド石炭剪断ゴムケーブルはどのような規格に準拠していますか?

提供される製品情報は、MCPT および MCPTJ モデルの MT/T 818.4-2009 を参照しています。必要な電圧とケーブル構成に従って、該当する規格、認証、およびテストに関する文書を確認する必要があります。

2. どのような導体サイズと定格電圧が利用可能ですか?

供給される仕様は、導体断面積 25mm² ～ 150mm²、定格電圧 0.66/1.14kV および 1.9/3.3kV をカバーしています。機器や回路の要件に応じて、パワーコアとコントロールコアの組み合わせを選択できます。

3. このマイニング ケーブルは通常どこで使用されますか?

これは、地下炭鉱設備および関連する電力または制御接続、特に繰り返し引きずり、曲げ、ねじり、湿気、塵埃、機械的衝撃を伴う設置を対象としています。

4. 金属シールド層の機能は何ですか?

銅線編組シールドは、ケーブルコアの周囲に電磁シールドを提供します。付属の技術仕様では、シールド率が 90% 以上であることが示されています。適切な接地と設置もシールド システムの有効性に関係します。

5. 繰り返しの曲げに対してケーブルをどのように評価する必要がありますか?

マルチストランド銅導体とゴム構造は、柔軟なモバイル用途向けに設計されています。曲げ半径、移動頻度、引きずり方法および設置条件を、該当する製品仕様および試験要件と照らし合わせて確認する必要があります。

6. マイニングプロジェクトに技術文書を提供できますか?

技術仕様、検査記録、該当する認証またはテスト文書については、プロジェクトの要件に応じて議論できます。輸出注文または鉱山の正式な受け入れの場合は、注文前に必要な書類を確認する必要があります。
