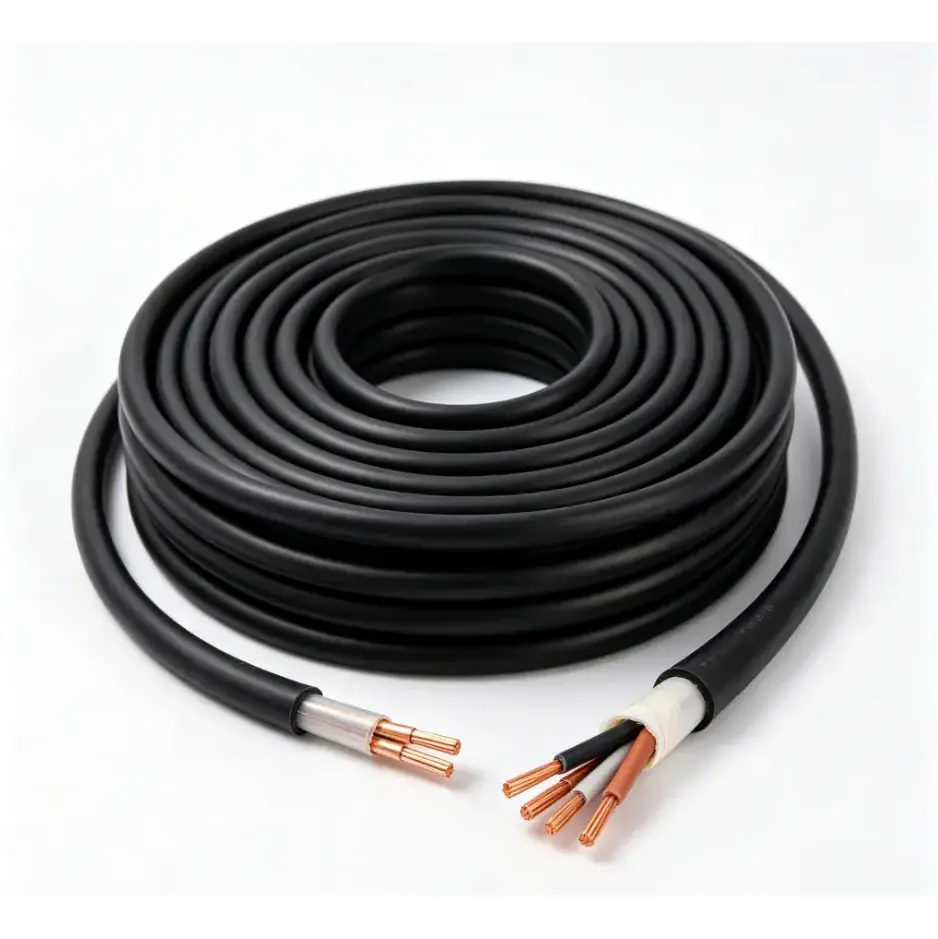

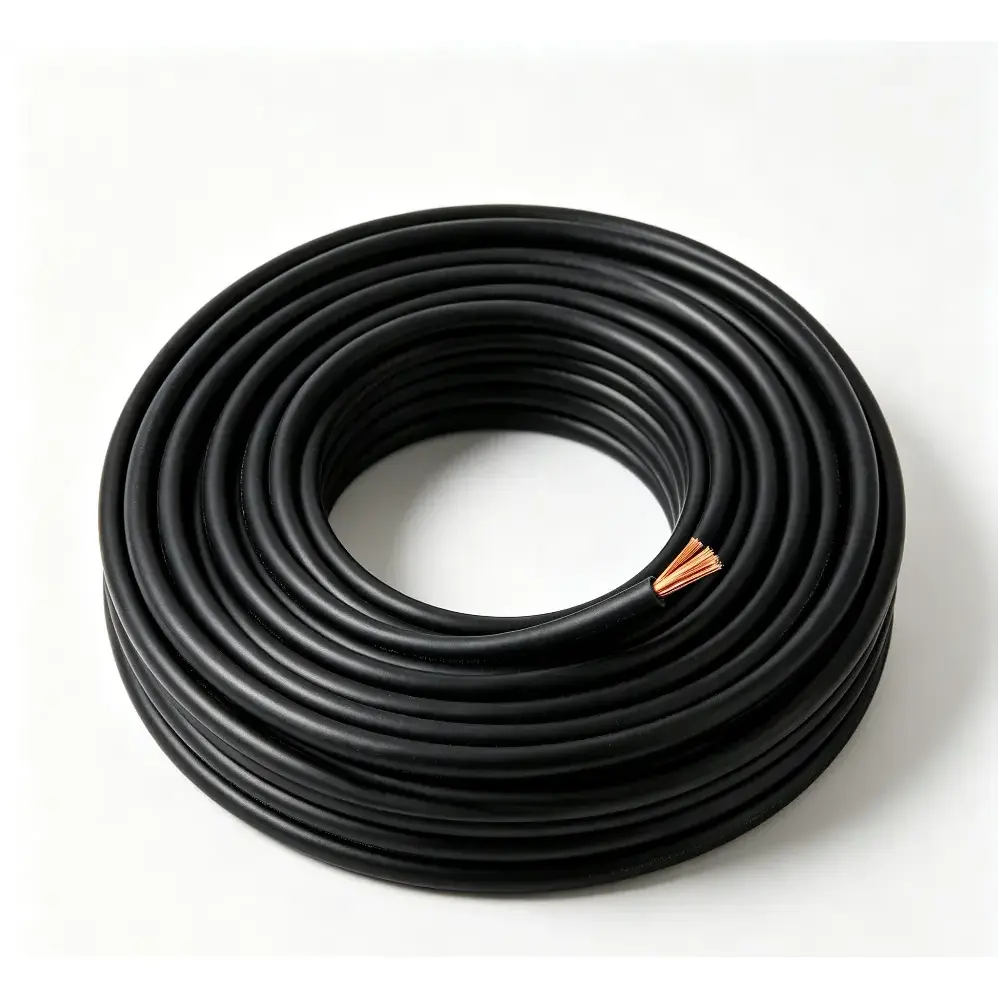

銅 PVC 耐火性フレキシブル制御ケーブル

製品型式：N(NH)-KVVR、N(NH)-KVVRPなど

銅製 PVC 耐火性フレキシブル制御ケーブルは、柔軟な設置と耐火性要件を同時に考慮する必要がある制御および信号回路用に設計されています。クラス 5 のフレキシブル銅導体、マイカテープ耐火層、押出成形 PVC 絶縁体とシースを使用しています。この構造は、該当するケーブル構成とテスト要件に応じて、火災状況下で指定された期間にわたって回路の完全性を維持するのに役立つことを目的としています。

柔軟な導体構造により、ケーブルは制御キャビネット、防火システム、機械および電気機器、および繰り返しの曲げや狭い配線スペースにより設置がより困難になる産業用自動制御回路に適しています。ケーブルの選択は、導体の断面積、コアの量、設置方法、耐火性能要件、および接続された機器の電気的特性に基づいて行う必要があります。

製品仕様寸法および技術パラメータ表

構造と性能

ケーブル構造は、柔軟な銅導体とマイカテープ耐火層、PVC 絶縁体およびシースを組み合わせています。ケーブル全体の構造の中で各部品は特定の機能を持っているため、制御回路、設置環境、適用される耐火性能要件に応じて必要な仕様を選択する必要があります。

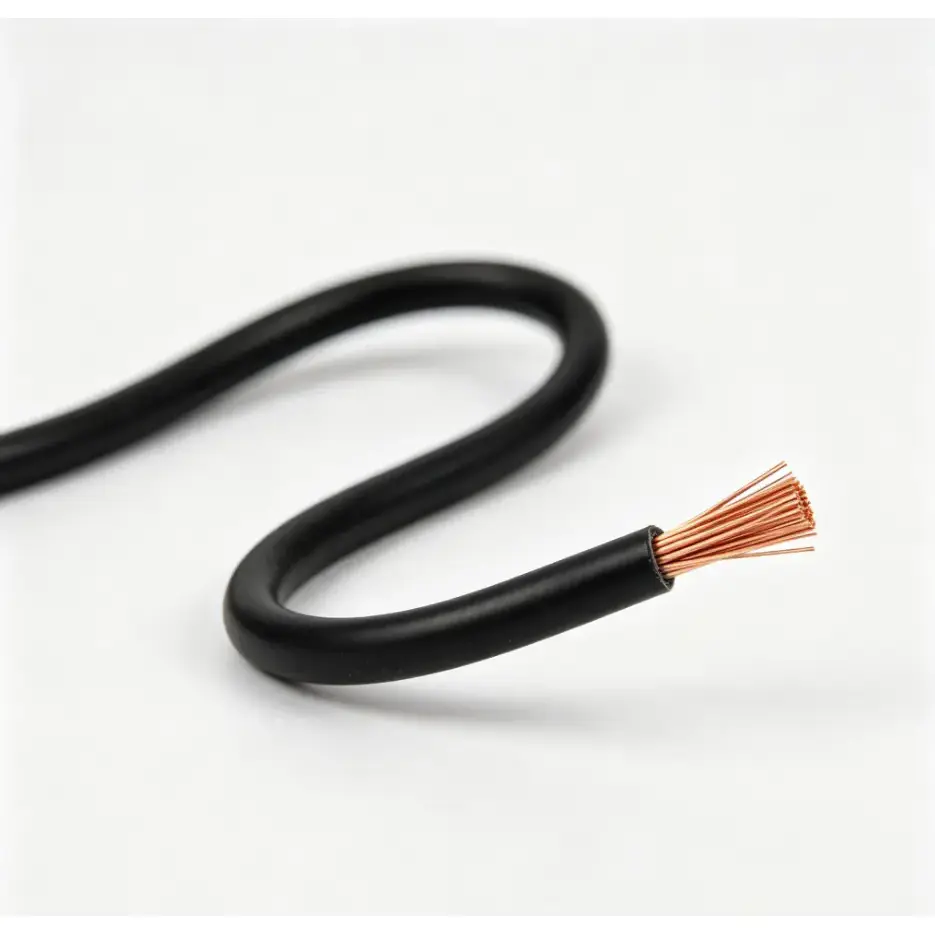

柔軟なクラス 5 銅導体

マルチストランド導体構造により、同じ公称断面積の単線導体よりも優れた柔軟性が得られます。これは、ケーブルが限られたスペースや機器コンポーネントの周囲を通過する必要があるキャビネットの配線、機器の接続および設置に役立ちます。

マイカテープ耐火層

導体の周囲には耐火層としてマイカテープが組み込まれています。耐火ケーブル構造では、この層は、該当する試験条件で定められた期間、ケーブルが高温または炎にさらされた場合に、導電経路を保護することを目的としています。

PVC絶縁体とシース

押出成形された PVC 絶縁体は導体と周囲のケーブル コンポーネントの間を電気的に分離し、外側のシースは追加の機械的および環境的保護を提供します。上記の仕様表に示すように、絶縁体の厚さは公称断面積によって異なります。

使用される場所

銅製 PVC 耐火性フレキシブル コントロール ケーブルは、指定された火災条件下での回路の連続性が設計上の重要な考慮事項となる制御および信号配線用に設計されています。一般的な用途には、防火キャビネット、建物の防火システム、機械および電気機器、電力関連の制御システム、産業オートメーション設備などがあります。

密閉された制御キャビネットまたは機器エンクロージャでは、柔軟性の低いケーブル構造と比較して、柔軟な導体構造により配線が簡素化されます。産業用設備の場合、最終的な選択では、周囲温度、ケーブル トレイまたは導管の配置、曲げ要件、湿気、油、またはその他の環境への曝露、および接続された制御回路の電気負荷も考慮する必要があります。

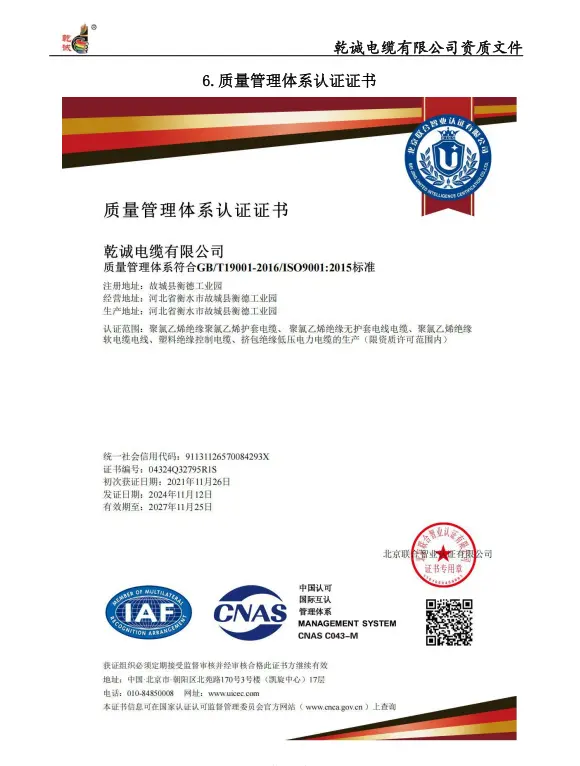

品質と仕様の検証

このタイプのケーブルの品質評価は、外観だけではなく、測定可能な構造と電気パラメータに基づいて行う必要があります。導体断面積、導体抵抗、絶縁体の厚さ、耐火層、コアの量、および該当する耐火性能要件を、合意された仕様と照合して確認する必要があります。

生産または出荷前に、プロジェクト文書を必要なモデル、断面、コア数量、導体タイプ、およびテスト要件と照合できます。エンジニアリング用途の場合、顧客は大量生産の前に追加の検査記録、技術データ、またはサンプルが必要かどうかを確認することもできます。

注文前に確認すべきことは何ですか?

適切な仕様は制御方式や設置条件によって異なります。ご注文前に以下の点をご確認いただくと便利です。

1. 回路要件および適用可能な電気計算に従った導体断面積。

2. 必要なコアの数量と、標準またはカスタマイズされたコア構成が必要かどうか。

3. 耐火性能要件および該当するプロジェクトまたは試験基準。

4. 制御盤の配線、電線管の設置、ケーブルトレイの設置、または機器の接続を含む設置方法。

5. プロジェクトに必要なケーブル長、パッケージング、文書化および検査要件。

よくある質問

1. この銅製 PVC 耐火性フレキシブル コントロール ケーブルは、火災時に回路の導通を維持できますか?

このケーブルはマイカテープ耐火層を使用して設計されており、該当する火災試験条件下で指定期間の導電経路を維持できます。実際の耐火性能は、指定された製品のケーブル構造、設置方法、および試験要件によって異なります。

2. このケーブルにはどのような導体材料が使用されていますか?

フレキシブルな銅導体を使用しています。導体の構成と単線の最大直径は公称断面積に応じて異なり、関連する値は技術表に記載されています。

3. どのような断面とコアの量が利用可能ですか?

記載されている断面積は、0.5mm 2、0.75mm 2、1.0mm 2、1.5mm 2、2.5mm 2、4mm 2 および 6mm 2 です。推奨されるコア数には、表に示す構成で 2 ～ 61 コアが含まれており、プロジェクトの要件に応じてカスタマイズされたコア数について議論することができます。

4. プロジェクトに合わせてケーブルをカスタマイズできますか?

はい。プロジェクトの仕様に応じてコアの数とケーブル長をカスタマイズできます。製造前に、必要な導体断面積、コア構成、耐火構造、設置条件、および文書要件を確認する必要があります。

5. このタイプのケーブルはどこで一般的に使用されていますか?

一般的な用途には、防火キャビネット、建物の防火システム、機械および電気機器、産業用制御回路、およびフレキシブル配線と耐火ケーブル構造が必要なその他の設備が含まれます。

6. 見積のために提供する必要がある技術情報は何ですか?

正確な見積りと仕様の確認のために、必要なモデル、導体断面積、コア数、ケーブル長、設置環境、および該当する耐火性能要件をお知らせください。入手可能な場合は、プロジェクト図面または技術仕様を使用して、製造前にケーブル構造を確認することもできます。
