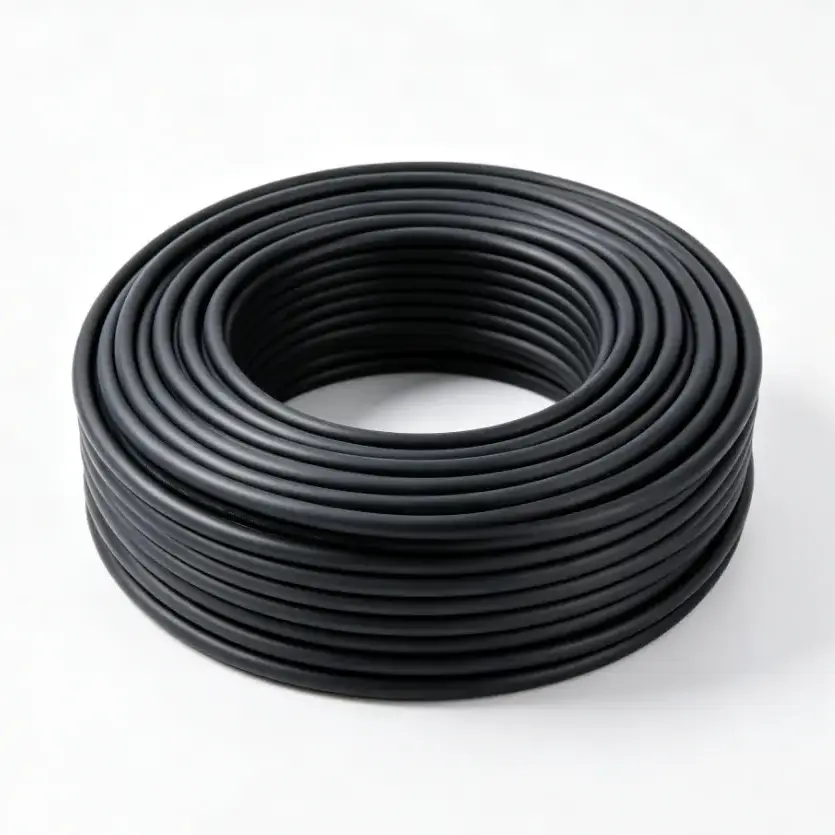

高温制御ケーブル

基本形：KGG、KFFなど 絶縁材質：シリコーンゴムまたはフッ素樹脂

高温制御ケーブルは、高温の作業環境で制御および監視信号を送信するための専用ケーブルです。導体には高純度の無酸素銅を使用し、シリコーンゴムまたはフッ素樹脂絶縁体とオプションのシールドおよび保護シース構造を備えています。多芯導体により機器配線に柔軟性があり、使用温度や周囲条件に応じて絶縁体やシースの材質を選択できます。

この構造は、温度耐性がケーブル選択の重要な部分であるアプリケーションを対象としています。一般的な用途には、冶金、熱処理、工業炉、熱処理装置、その他の工業用制御システムなどがあります。実際のケーブル仕様は、連続温度、ピーク温度、電気要件、設置条件、油、湿気、または腐食性媒体への曝露に応じて選択する必要があります。

製品仕様寸法および技術パラメータ表

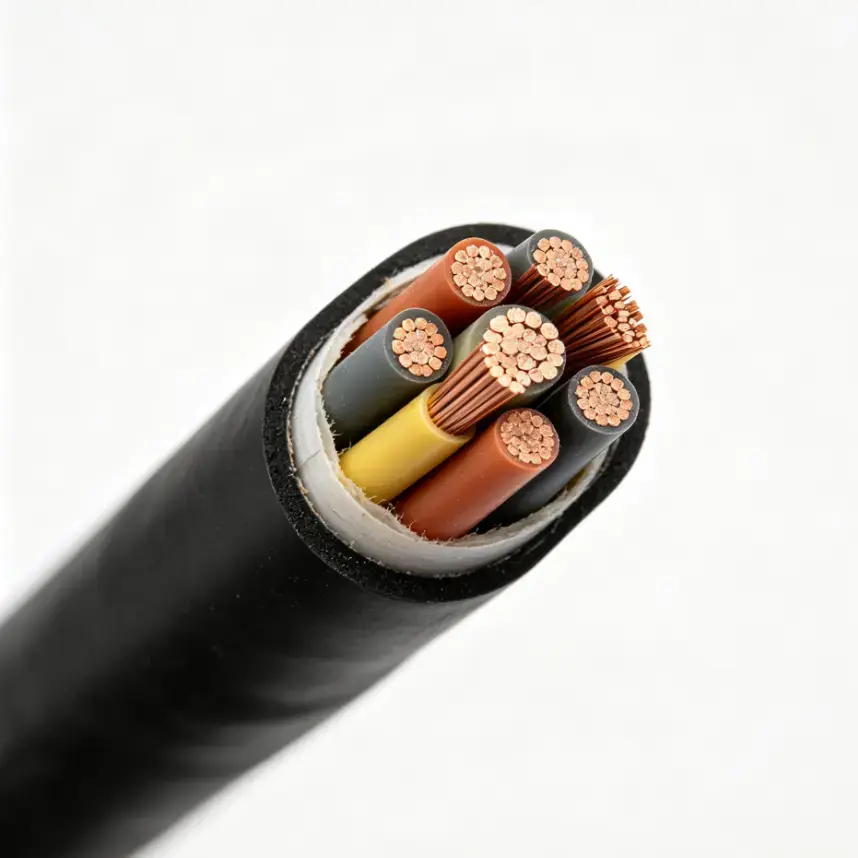

材質と構造

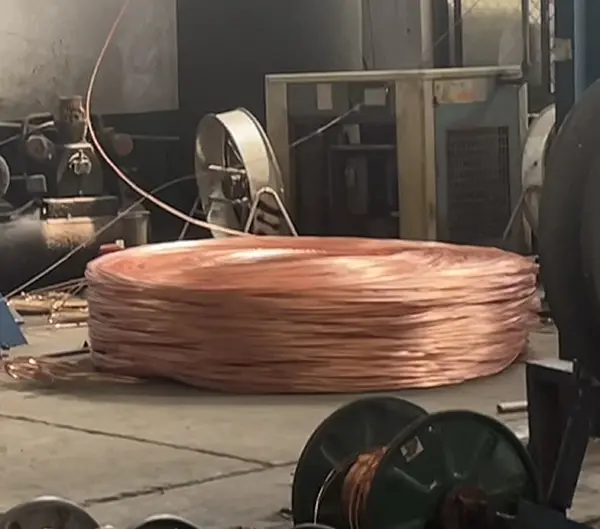

1. 高純度無酸素銅導体

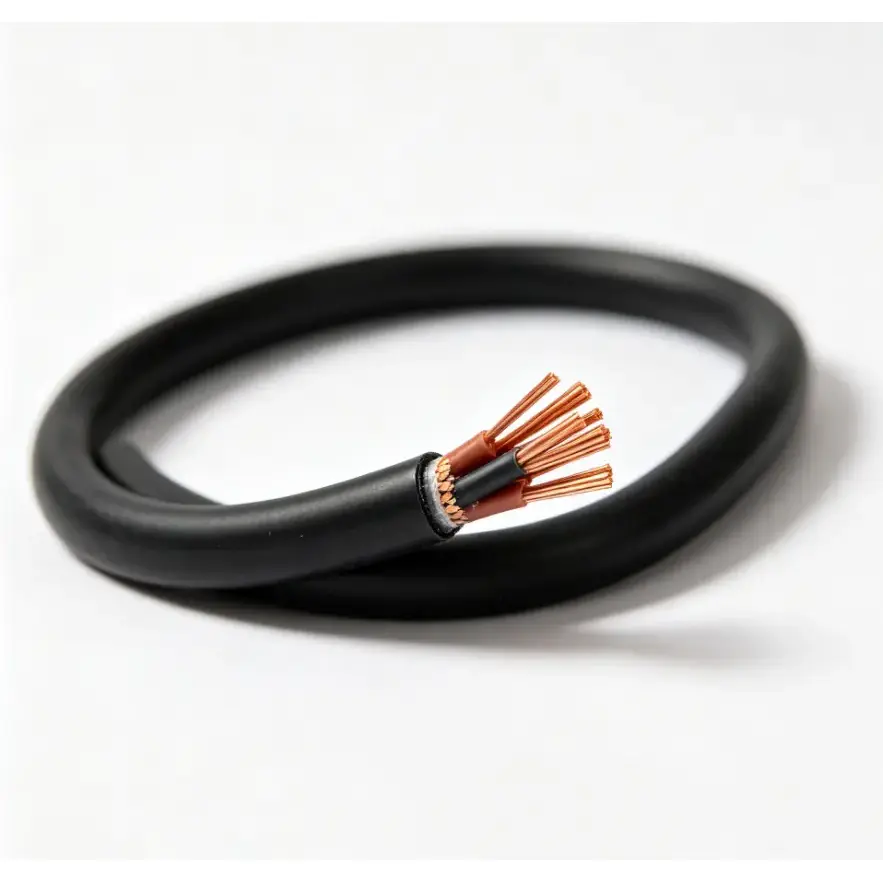

導体には高純度無酸素銅を多芯フレキシブル構造で採用。硬い単導体と比較して、より線構造は機器や制御盤の周りの配線に適しています。利用可能な導体断面積は、記載されている仕様範囲に従って 0.5mm² ～ 10mm² です。

2. シリコーンゴムまたはフッ素樹脂絶縁体

シリコーンゴムとフッ素樹脂は、さまざまな動作条件に対応する耐熱絶縁オプションを提供します。材料の選択では、温度だけではなく、連続使用温度、短期間の温度暴露、機械的要件、および周囲環境を考慮する必要があります。

3. 制御回路用のオプションのシールド

シールドが必要な場合は、ケーブルに銅線編組または銅テープのラッピングを取り付けることができます。指定されたシールド被覆率は ≥80% です。シールドは、制御回路や監視回路が電気的干渉を発生する可能性のある機器の近くに設置されている場合に特に重要です。

4. 複数のシース材質オプション

外装シースには、高温耐性、低煙性、ハロゲンフリーの難燃性PVC、シリコーンゴム、フッ素樹脂、ニトリルシースコンパウンドを使用できます。利用可能な構造は、温度耐性と、油、酸、アルカリ、およびその他の工業条件に対する耐性のさまざまな組み合わせを提供します。

パフォーマンスとアプリケーションの考慮事項

制御ケーブルの動作温度は、導体、絶縁体、シース、設置条件など、ケーブル全体の構造によって決まります。このため、仕様を選択する前に、温度グレード、環境暴露、および電気要件を合わせて確認する必要があります。

1. 長期および短期の温度要件

長期使用温度グレードは90℃、180℃、200℃を用意しております。選択した構造によっては、短期間のピーク温度が 250℃ ～ 280℃ に達することがあります。シリコーンゴムおよびFEPフッ素樹脂バージョンは、-60℃までの温度にも耐えます。選択したグレードは、機器の実際の温度プロファイルに対応している必要があります。

2. 制御および監視回路の電気的性能

無酸素銅導体は制御および監視信号に必要な電気経路を提供し、絶縁抵抗と耐電圧は測定可能な電気的性能指標を提供します。電磁干渉が懸念される場合は、銅編組または銅テープシールドを指定できます。

3. 産業上の労働条件に対する耐性

高温の場所には、油、湿気、ほこり、酸性またはアルカリ性の物質が含まれる場合もあります。したがって、シースは実際の周囲の媒体に応じて選択する必要があります。温度と環境曝露のさまざまな組み合わせに応じて、シリコーンゴム、フッ素樹脂、ニトリルシースのオプションを検討できます。

4. 機器周りへの柔軟な設置

マルチストランド導体構造は、産業機械、制御キャビネット、熱機器周りの柔軟な配線をサポートします。コアの量、導体断面積、ケーブル全体の構造は、利用可能な設置スペースと回路要件に適合する必要があります。

代表的な産業用途

このケーブルは、高温がケーブルの選択に影響を与える産業環境における制御、監視、信号回路に使用されます。典型的なアプリケーションには次のようなものがあります。

●冶金・金属加工装置

●熱処理ライン及び熱加工装置

●工業炉・加熱装置

●高温生産機械

●産業用制御盤と機器の接続。

●温度監視・制御回路

●油、湿気、粉塵、腐食性の工業媒体にさらされる機器。

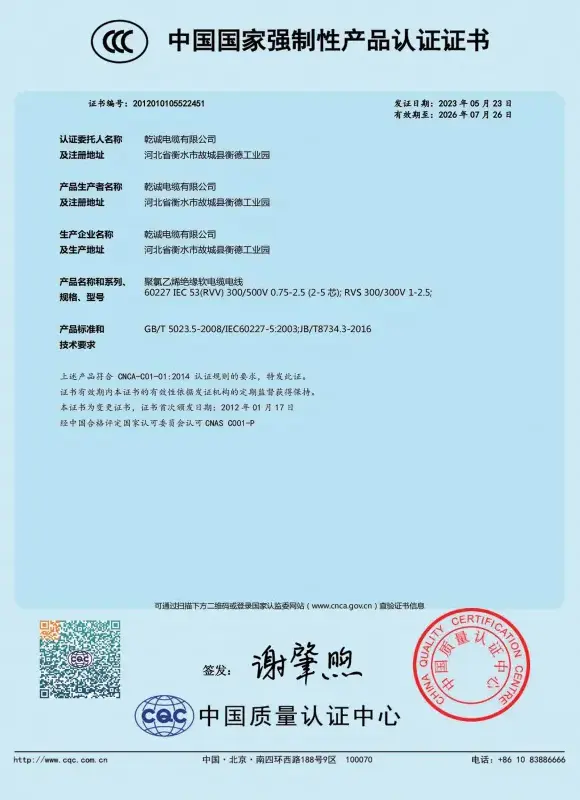

品質管理と技術検証

産業用ケーブルを調達する場合、製品検証は測定可能な構造と電気パラメータに焦点を当てる必要があります。主な項目としては、導体材質、導体断面積、芯線量、絶縁材料、シース構造、定格電圧、絶縁抵抗、導体抵抗、耐電圧などが挙げられます。

製造検査には、該当する製品仕様に応じて、寸法検査、導体抵抗検査、絶縁抵抗検査、電源周波数耐電圧検査が含まれます。エンジニアリングや輸出の注文では、要求仕様やプロジェクト条件に応じて技術文書や試験記録を確認できます。

注文前に確認すべきことは何ですか?

高温用コントロールケーブルの仕様につきましては、お見積り・製作前に下記内容をご確認ください。

●連続使用温度と可能な短期ピーク温度

●必要な導体断面積と芯数

●定格電圧および電気的性能要件

●銅編組または銅テープシールドが必要かどうか

●要求されるシース材質と耐環境性

●油、酸、アルカリ、湿気、塵埃、腐食性媒体などにさらされる場所。

●要求される難燃性能または耐火性能。

●ケーブル長、梱包、技術文書の要件

よくある質問

1. この高温制御ケーブルは連続的に何度くらいの温度に耐えることができますか?

長期使用温度グレードとして90℃、180℃、200℃を用意しております。選択した構造によっては、短期間のピーク温度が 250℃ ～ 280℃ に達することがあります。シリコーンゴムとFEPフッ素樹脂バージョンは-60℃までの低温にも耐えます。

2. どのような導体材料が使用されていますか?

導体には高純度無酸素銅を多芯フレキシブル構造で採用。記載されている技術仕様によると、利用可能な導体断面積は 0.5mm² ～ 10mm² です。

3. シールドを追加できますか?

はい。オプションのシールドには銅線編組または銅テープのラッピングが含まれ、指定されたシールド被覆率は ≥80% です。制御方式や電磁環境に応じてシールド構造を選択できます。

4. ケーブルコア、断面、シールド、難燃グレードをカスタマイズできますか?

はい。記載されている構造は、2 ～ 61 のコアと 0.5mm² ～ 10mm² の導体断面積をサポートします。シールド、シースの材質、難燃性または耐火性の要件、およびケーブル長は、アプリケーションと技術仕様に従って確認できます。

5. ケーブルは油、酸、アルカリにさらされるのに適していますか?

利用可能なシースのオプションには、シリコーンゴム、フッ素樹脂、ニトリルシース化合物、および耐高温 PVC が含まれます。油、酸、アルカリ、湿気、腐食性媒体が存在する場合は、実際の使用環境に応じてシースの材質を選択してください。

6. 大量の外国貿易注文にはどのような情報が必要ですか?

必要な導体断面積、コア数、動作温度、定格電圧、シールド要件、シースの材質、ケーブル長、使用環境、および該当する技術規格をお知らせください。これらの詳細により、見積もり前にケーブルの構造と製造仕様を確認できます。
