基本製品モデル: KVVR
銅 PVC フレキシブル コントロール ケーブルは、より線銅導体と PVC 絶縁体およびシースを中心に構築された 450/750V 制御ケーブルです。柔軟な導体構造により、ケーブルはソリッドまたはリジッド導体よりも狭い配線経路をたどることができ、制御配線がキャビネット、トレイ、導管、または機器接続を通過する必要がある場合に役立ちます。その主な役割は、低電圧電気システム内での制御、測定、監視信号の伝送です。
自動制御回路や補助回路の場合、ケーブルを指定する際には導体断面積、芯数、設置方法、電気抵抗が重要となります。利用可能な導体サイズは一般的な制御配線要件をカバーし、回路設計に応じてさまざまなコア構成を選択できます。
|
公称断面積 (mm²) |
導体の最大単線直径 (mm) |
PVC絶縁厚さ(mm) |
20℃ 直流導体抵抗(Ω/km) |
20℃ 直流導体抵抗(Ω/km) |
|
|
|
|
非メッキ金属 |
メッキ金属 |
|
0.5 |
0.21 |
0.6 |
39.0 |
40.1 |
|
0.75 |
0.21 |
0.6 |
26.0 |
26.7 |
|
1.0 |
0.21 |
0.6 |
19.5 |
20.0 |
|
1.5 |
0.26 |
0.7 |
13.3 |
13.7 |
|
2.5 |
0.26 |
0.8 |
7.98 |
8.21 |
|
4 |
0.31 |
0.8 |
4.95 |
5.09 |
|
6 |
0.31 |
0.8 |
3.30 |
3.39 |

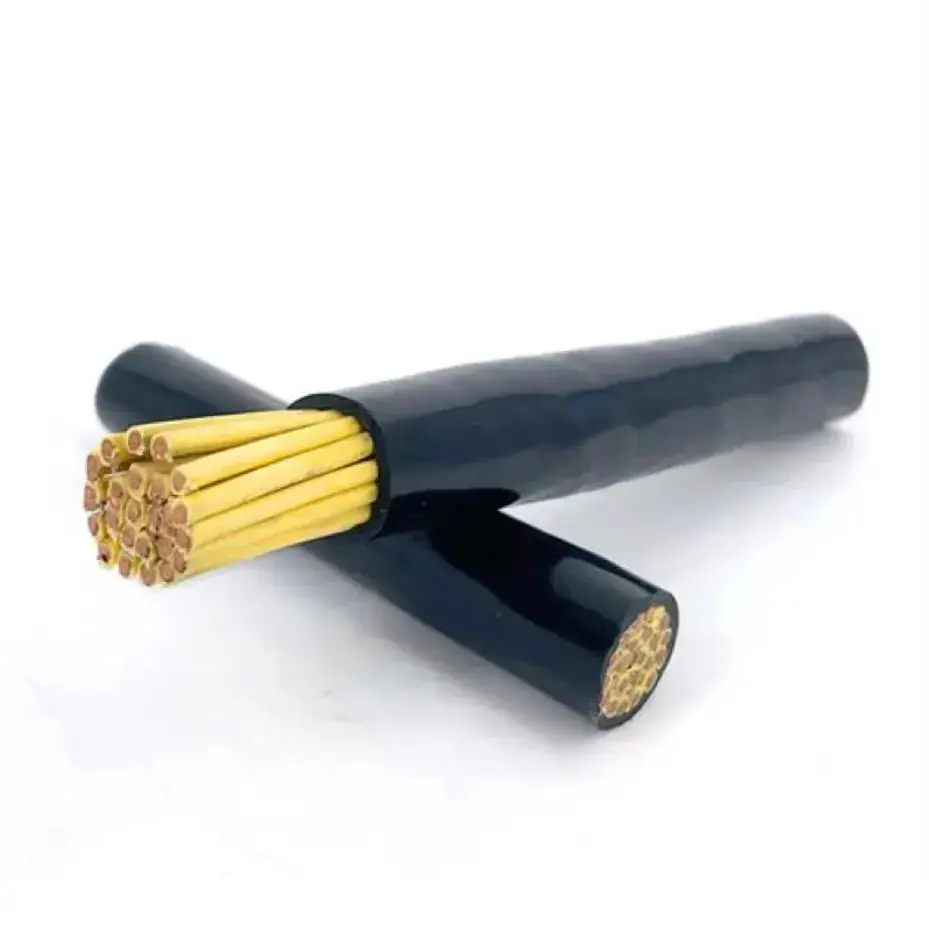

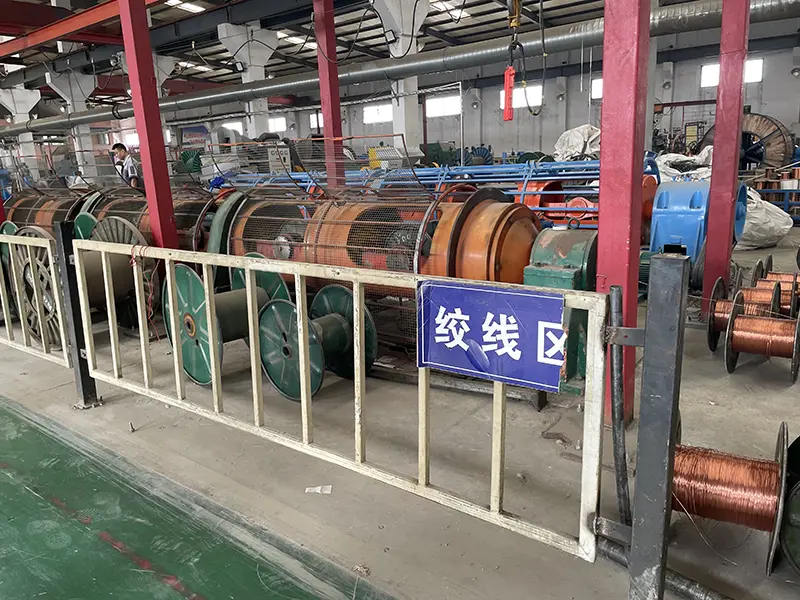

導体は単一の固体導体ではなく、複数の細い銅のより線で構成されています。この構造により、端子、キャビネット コンポーネント、ケーブル管理システムの周囲に制御配線を配線するために必要な機械的な柔軟性が得られます。 20℃における導体抵抗は、メッキなしの金属条件とメッキされた金属の条件の両方について仕様表に記載されています。
PVC は導体の周囲の主要な絶縁材料として使用され、ケーブル構造により個々の導体と周囲の環境が電気的に分離されます。記載されている絶縁体の厚さは導体の断面によって異なるため、意図した回路要件に対して仕様をチェックできます。
450/750V 定格により、このケーブルは一般的な低電圧制御および補助配線範囲内に収まります。これは、高電圧伝送用に選択された電力ケーブルの代替としてではなく、電気制御および監視回路を目的としています。最終的な選択は、完全な回路の電圧、電流、設置および機器の要件に従う必要があります。
銅製 PVC フレキシブル制御ケーブルは、配線ルートにキャビネット、機器接続、または設置時の取り扱いを容易にする必要があるその他の場所が含まれる制御および補助回路で使用されます。
1. 電力産業: 配電室の制御キャビネット、発電機セットの制御配線、変電所の二次信号回路。
2. 産業オートメーション: 生産ライン機器、工作機械、ファン、ウォーターポンプ、乾燥装置の内部制御配線。
3. 建物サポートプロジェクト: 中央空調制御モジュール、エレベーター制御キャビネット、地下機械室、および建物照明リンクシステム。
4. 冶金製造: 工業作業場における生産装置の自動操作コンソールと信号接続。
5. 一般支援プロジェクト: 防火連携装置および環境保護下水処理装置の電気制御回路。
制御キャビネットや機器には、限られたスペース内に複数の端子、コンポーネント、ケーブル配線が含まれることがよくあります。より線導体により、ケーブルの配線や、硬い導体では扱いにくい場所での終端が容易になります。
制御回路はすべて同じ導体断面積を必要とするわけではありません。 0.5mm² ～ 6mm² のサイズが用意されているため、ケーブル仕様を回路要件、設置条件、接続機器の電気的特性に合わせることができます。

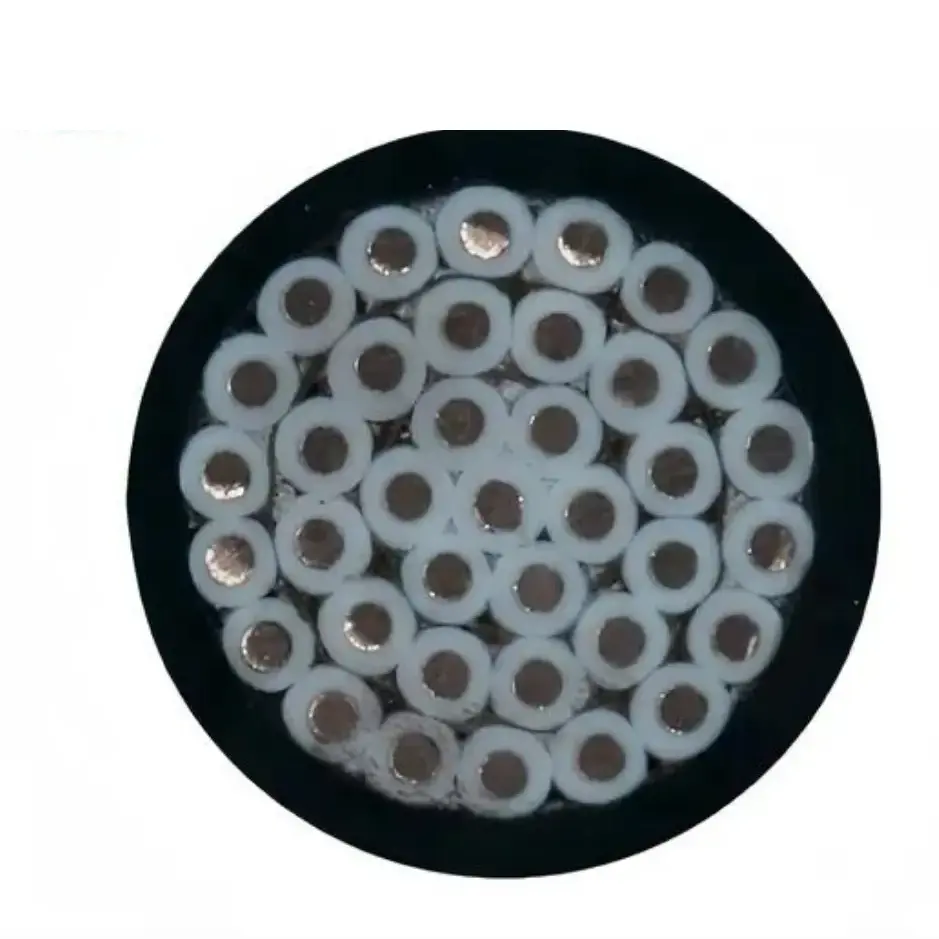

多芯ケーブルを使用すると、関連する制御および監視回路の構成を簡素化できます。コア数は、必要な信号数、予備回路数、機器の配線配置などから決定します。
導体抵抗と絶縁体の厚さは、指定されたケーブル構造と比較してチェックできる測定可能なパラメータです。プロジェクトの調達では、必要な断面、コア構成、および該当する技術文書を生産または出荷前に確認する必要があります。
制御ケーブルを調達する場合、品質評価は外観だけではなく、追跡可能な材料仕様と測定可能な製造パラメータに焦点を当てる必要があります。関連するチェックには、該当する製品要件に応じた導体構造、導体抵抗、絶縁寸法、および完成したケーブルの検査が含まれます。
Qiancheng は、プロジェクト選択のための製品仕様および関連技術情報を提供できます。大量注文またはプロジェクト注文の場合は、注文処理の前に、必要なモデル、導体断面積、コアの数量、ケーブル長、梱包および文書を確認する必要があります。
このタイプの制御ケーブルを選択する場合は、導体サイズを個別に選択するのではなく、いくつかのパラメータを一緒に考慮する必要があります。
1. 導体断面積: 電気負荷、回路機能、および該当する配線要件に応じて選択します。
2. コアの数量: ケーブルで伝送する必要がある制御、監視、および補助回路の数を決定します。
3. 設置方法: ケーブルがキャビネット、トレイ、導管、または機器接続を介して配線されるかどうかを確認し、必要な柔軟性を考慮してください。
4. 電気的パラメータ: 接続された制御システムの要件に対して、定格電圧と許容導体抵抗を確認します。
5. プロジェクト文書: エンジニアリングまたは輸出の注文の場合は、出荷前に必要な仕様書、検査記録、その他の技術文書を確認してください。
定格電圧は450/750Vです。このケーブルは PVC 絶縁の銅より線導体を使用しており、低電圧制御および補助回路向けに設計されています。
仕様表は、0.5mm²から6mm²の公称断面積をカバーしています。実際の選択は、制御回路の電気的要件と設置条件に基づいて行う必要があります。
はい。導体直径、PVC 絶縁体の厚さ、20℃ DC 導体抵抗など、適用可能な導体サイズとケーブル構成に関する技術情報を提供できます。
配電制御キャビネット、産業用オートメーション機器、エレベーター制御システム、中央空調制御、冶金機器、環境保護電気制御システムなどで使用できます。
定格電圧、導体断面積、必要なコア数、設置ルート、環境条件を確認してください。ケーブルの仕様は、システムの電気的および機械的要件に適合させることができます。
ケーブル長や構成要件はプロジェクトに応じて相談可能です。標準以外の注文の場合は、必要な導体サイズ、コア数、長さ、パッケージング、および技術文書を製造前に確認する必要があります。
